Verwandte Anleitungen für Vision TECHCONNECT TC-HDMIW30
Inhaltszusammenfassung für Vision TECHCONNECT TC-HDMIW30

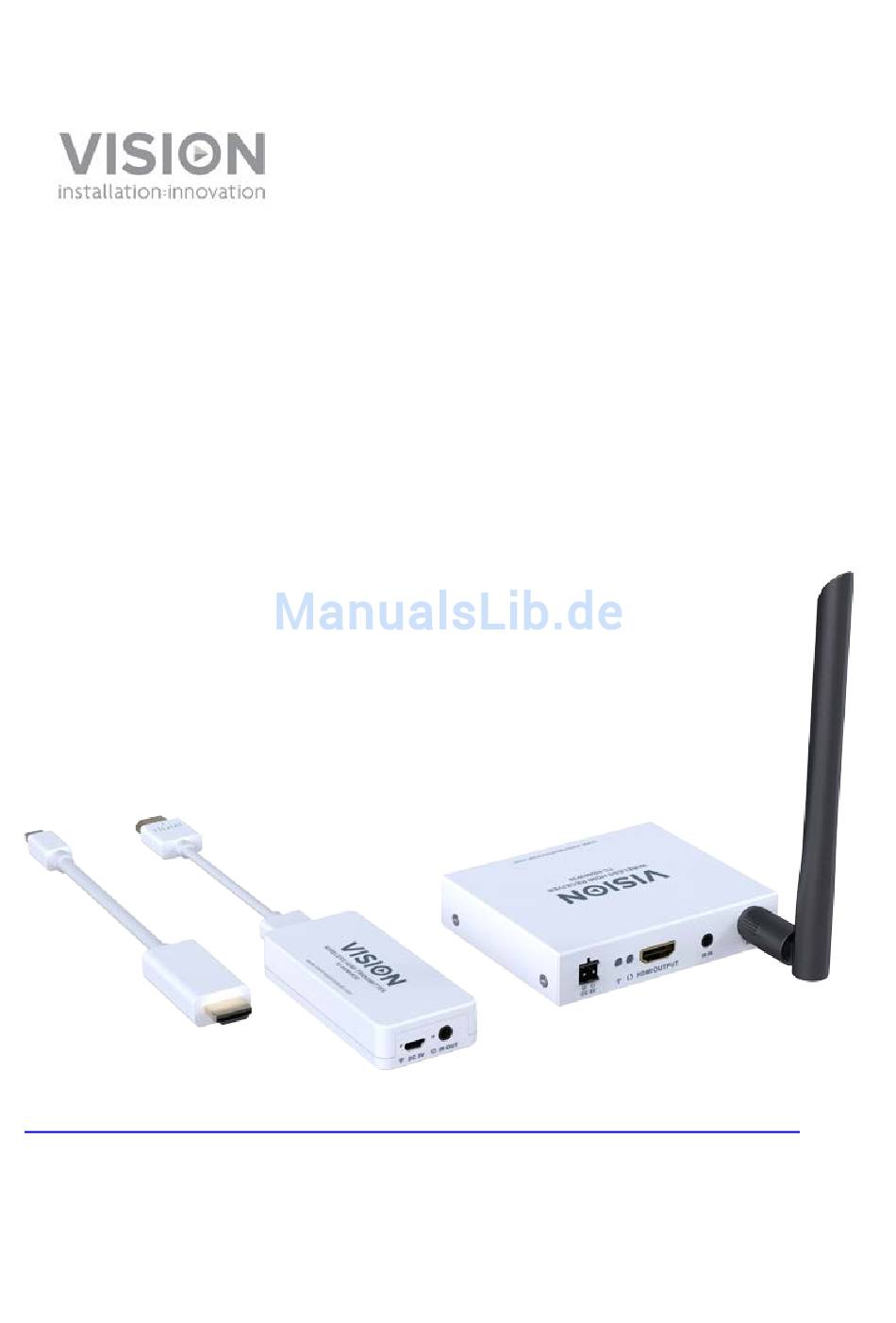

- Seite 1 TECHCONNECT TC-HDMIW30 BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc-hdmiw30/ TC-HDMIW30_manual_de.doc...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 4: Besonderer Warnhinweis
BESONDERER WARNHINWEIS Verwenden Sie dieses Produkt niemals in der Nähe eines Flugzeugs oder einer medizinischen Einrichtung. Dies kann zu Interferenzen führen. Die Verwendung des Produkts in den folgenden Umgebungen bzw. Situationen kann zu Störungen bei der Ausgabe von Audio und Video führen: Installation des Produkts in Betonwänden •... - Seite 5 SENDER („Tx“) HDMI-Eingang IR-Ausgang (zum Anschließen des IR-Blaster, sodass die Fernbedienung der Signalquelle für das entfernte Display verwendet werden kann) Betriebsanzeige Micro-USB-Stromversorgung 5 V 2 A (mind. 10 W) Datensenderanzeige langsames Blinken = Abgleich wird ausgeführt schnelles Blinken = Datenübertragung permanent = Fehle EMPFÄNGER („Rx“) Phoenix-Anschluss-Netzeingang...
-
Seite 6: Ir-Weiterleitung (Passback)
INSTALLATIONSHINWEISE NORMALERWEISE REICHT DIE SPANNUNG DES HDMI-AUSGANGS AUS, UM DEN SENDER MIT STROM ZU VERSORGEN Für den Betrieb benötigt der Sender 500-1000 Milliampere (mA). Laptops müssen über den HDMI-Port lediglich 55 mA liefern, stellen häufig aber mehr bereit. WENN DIES NICHT DER FALL IST, KANN DER ZUSÄTZLICHE STROM MITHILFE DES USB- KABELS ÜBER EINEN USB-PORT BEZOGEN WERDEN Verwenden Sie das mitgelieferte USB-Kabel. -
Seite 7: Bei Funktionsstörung
BEI FUNKTIONSSTÖRUNG Überprüfen Sie das USB-Kabel, das den Sender mit Strom versorgt. Billige USB-Kabel liefern nicht genug Strom. Der Rechner ist so eingestellt, dass die Desktop-Anzeige dupliziert oder erweitert wird (Systemsteuerung\Darstellung und Anpassung\Anzeige\Bildschirmauflösung). Versuchen Sie, Quelle und Sender mit einem anderen Kabel zu verbinden. EDID-Abgleich und HDCP-Schlüssel-Authentifizierung können HDMI-Probleme verursachen. -
Seite 8: Technische Daten
TECHNISCHE DATEN SENDERABMESSUNGEN: 87 x 40 x 17 mm (Länge x Breite x Höhe) EMPFÄNGERABMESSUNGEN: 97 x 79 x 21 mm (Länge x Breite x Höhe) PACKMASS: 200 x 150 x 80 mm (Länge x Breite x Höhe) PRODUKTGEWICHT: Sender: 300 g Empfänger: 220 g VERPACKUNGSGEWICHT: 650 g WERKSTOFF: Sender: Kunststoff/Empfänger: Metall... -
Seite 9: Enthaltenes Zubehör
ENTHALTENES ZUBEHÖR: Stromversorgung für Sender: 1 x Kabel USB Typ A auf Micro-USB Typ B, weiß, Länge: 450 mm 1 x Kabel USB Typ A auf Micro-USB Typ B, weiß, Länge: 130 mm Anschlüsse Quellgerät: 1 x HDMI-Kabel, weiß, Länge: 130 mm 1 x Mini-DP-zu-HDMI-Kabel, weiß, Länge: 200 mm IR-Anschlüsse: 1 x IR-Blaster-Kabel, schwarz, Länge: 1 m... -
Seite 10: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
