Version: LNHM2

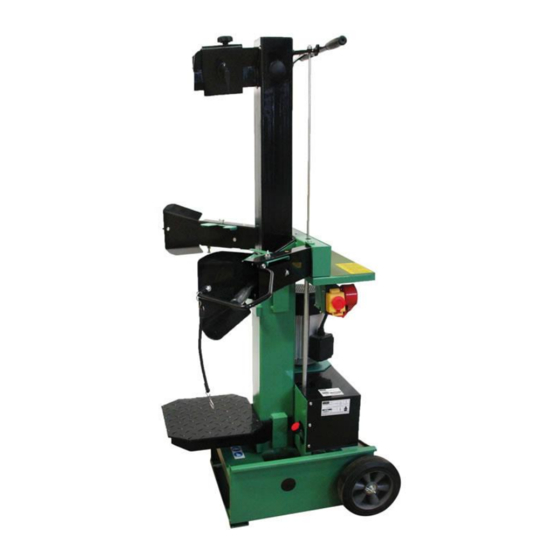

HOLZSPALTER 8T/400V
HS 8/400 MEH
ARTIKEL-NR. 61963
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 04.12.2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für STABILO HS 8/400 MEH

Inhaltszusammenfassung für STABILO HS 8/400 MEH

  • Seite 1 Version: LNHM2 HOLZSPALTER 8T/400V HS 8/400 MEH ARTIKEL-NR. 61963 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 04.12.2014...

  • Seite 2: Inhaltsverzeichnis

    61963 - HS 8/400 MEH Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 1-2 Mechanische Restgefahren ..........................4 2 ENTSORGUNG ............................ 4 3 PIKTOGRAMMERLÄUTERUNG ......................5 4 MONTAGE & AUFBAU ........................5 4-1 Montage der Bedienarme ..........................5 4-2 Montage des Spaltkreuzes ..........................7 4-3 Anschluss an den Elektrischen Strom ......................

  • Seite 3: Sicherheitshinweise

    61963 - HS 8/400 MEH SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ...

  • Seite 4: Mechanische Restgefahren

    61963 - HS 8/400 MEH MECHANISCHE RESTGEFAHREN Gefährdung Beschreibung Schutzmaßnahme(n) Restgefahr Während des Spaltvorgangs kann Grundsätzlich die 2-Hand- Ein abgenutztes oder es durch Absenken des Sicherheitsbedienung beschädigtes hydraulischen Messers zu verwenden. Nicht in den Hilfsmittel muss Quetschungen oder Abtrennungen Spaltvorgang eingreifen.

  • Seite 5: Piktogrammerläuterung

    61963 - HS 8/400 MEH PIKTOGRAMMERLÄUTERUNG Lesen und Beachten Sie vor Gebrauch die Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Gehörschutz! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Rauchen verboten! Offenes Feuer verboten! Verwendung in geschlossenen Räumen verboten! Achtung! Warnung vor gefährlicher elektrischer Spannung!
  • Seite 6 61963 - HS 8/400 MEH Stecken Sie den Haltebolzen vor der Querverbindung durch! Stellen Sie die Haltekrallen auf den entsprechenden Holzdurchmesser ein! Sichern Sie den Haltebolzen auf der Unterseite mit dem mitgelieferten Splint! SEITE 6 VON 14...

  • Seite 7: Montage Des Spaltkreuzes

    61963 - HS 8/400 MEH MONTAGE DES SPALTKREUZES Drehen Sie die Fixierschraube bis zur Hälfte in das Spaltkreuz. Drehen Sie die mitgelieferte Mutter an der Innenseite auf. Stecken Sie das Spaltkreuz auf und drehen Sie die Fixierschraube in die Aussparung des Messers, bis die Mutter aufliegt.

  • Seite 8: Anschluss An Den Elektrischen Strom

    61963 - HS 8/400 MEH Sichern Sie die Endposition mit einem Schraubenschlüssel durch nachziehen der Schraube und Muter! ANSCHLUSS AN DEN ELEKTRISCHEN STROM  Der Spalter ist mit einer Unterspannungsauslösung im Schalter ausgestattet. Dies verhindert ein selbsständiges Wiederanlaufen bei Stromunterbrechungen durch einen Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw.

  • Seite 9: Wartung

    61963 - HS 8/400 MEH WARTUNG  Reinigen Sie den Holzspalter nur mit einem feuchten Tuch niemals mit aggresiven Reinigungs- oder Lösungsmitteln.  Überprüfen Sie regelmäßig den Hydraulikölstand, füllen Sie diesen gegebenenfalls nach!  Wechseln Sie nach ca. 500 Betriebsstunden das Hydrauliköl. Verwenden Sie handelsübliches Hydrauliköl (HLP 46).

  • Seite 10: Explosionszeichnung

    61963 - HS 8/400 MEH EXPLOSIONSZEICHNUNG SEITE 10 VON 14...

  • Seite 11: Teileliste

    61963 - HS 8/400 MEH TEILELISTE BEZEICHNUNG ERSATZTEILE-NR Spaltkreuz Rändelschraube M8x25 Spaltsäule ZA10058 Stopfen Mutter 20 Federscheibe 20 Griffstück Stopfen Griffstange Innensechskantschraube M20x60 Sicherungsmutter 8 Hubstange Gleitplatte links ZA10071 Gleitplatte hinten ZA10073 Gleitplatte vorne ZA10072 Gleitplatte rechts ZA10074 Feder Hubstange...
  • Seite 12 61963 - HS 8/400 MEH Schraube M8x45 Spezialmutter Haltekralle rechts ZA10084 Stift B Unterlegscheibe 8 Unterlegscheibe Sicherungsmutter 8 Griffstange Schraube 8x16 Griffstück Mutter 8 Schraube M8x30 Armschutz rechts Schraube M8x16 Haltekralle links ZA10085 Armschutz links Schraube M4x60 Unterlegscheibe Mutter 4 Motor 400V/50Hz kpl.

  • Seite 13: Weitere Ersatzteile

    61963 - HS 8/400 MEH WEITERE ERSATZTEILE ABBILDUNG BEZEICHNUNG TECHN. ERSATZTEILE- SPEZIFIKATIONEN SAE 100R2AT 3/8" - W.P.4000PSI Anschlussschrauben: 22 mm Anschlussbogen Ø: Hydraulikschlauch C1 ZA10059 11,9 mm Maße LxBxH: 380x60x25 mm Gewicht: 430 g SAE 100R2AT 3/8" - W.P.4000PSI Anschlussschrauben: 22 mm Anschlussbogen Ø:...

  • Seite 14: Ce-Zertifikat

    61963 - HS 8/400 MEH CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
