Version: LNHM2

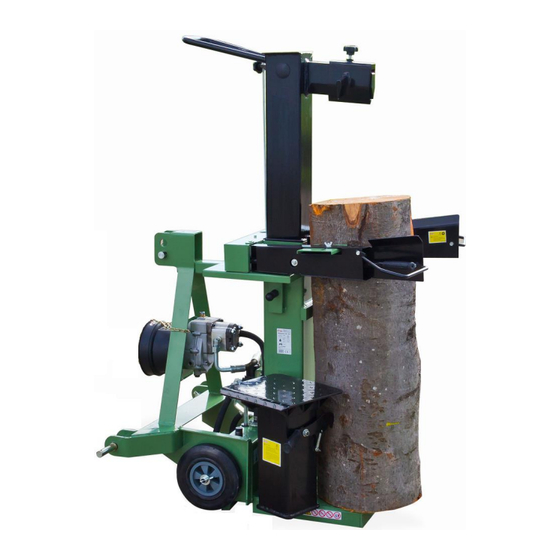

HOLZSPALTER FÜR ZAPFWELLE
12-50 PS
,
HS 12/Z
ARTIKEL-NR. 61964
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 15.11.2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für STABILO HS 12/Z

Inhaltszusammenfassung für STABILO HS 12/Z

  • Seite 1 Version: LNHM2 HOLZSPALTER FÜR ZAPFWELLE 12-50 PS HS 12/Z ARTIKEL-NR. 61964 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 15.11.2016...

  • Seite 2: Inhaltsverzeichnis

    61964 – HS 12/Z Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 1-2 Piktogrammerläuterung ..........................4 2 MONTAGE ............................5 2-1 Hubeinstellung ..............................9 3 BEDIENUNG ............................9 4 WARTUNG ............................10 5 ENTSORGUNG ..........................10 6 TECHNISCHE DATEN ........................10 7 EXPLOSIONSZEICHNUNG .......................

  • Seite 3: Sicherheitshinweise

    61964 – HS 12/Z SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ...

  • Seite 4: Piktogrammerläuterung

    61964 – HS 12/Z  Der Holzspalter eignet sich nicht zum Spalten von Holzstücken > 1320 mm Länge bzw. 400 mm Durchmesser! PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsbrille und Gehörschutz! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschutz! Tragen Sie eine persönliche Schutzausrüstung,...

  • Seite 5: Montage

    61964 – HS 12/Z MONTAGE ACHTUNG: Schalten Sie vor allen Montage-, Einstell- und Wartungsarbeiten den Traktor ab und vergewissern Sie sich, dass die Zapfwelle ruht!  Der Holzspalter ist sehr schwer. Verwenden Sie für den Transport bzw. dem Aufstellen des Holzspalters einen Kran oder eine andere geeignete Hebevorrichtung! ...
  • Seite 6 61964 – HS 12/Z  Falls gewünscht, hängen Sie den oberen Tisch aus, in dem Sie den Sicherungsbolzen seitlich herausziehen.  Falls nötig, drücken Sie die Sicherungshebel nach unten und klappen Sie den unteren Arbeitstisch nach links weg.  Verbinden Sie den Holzspalter mit den Unterlenkern und sichern Sie diese mit den Sicherungsbolzen.
  • Seite 7 61964 – HS 12/Z  Verbinden Sie den Holzspalter mit dem Oberlenker und sichern Sie diese mit den Sicherungsbolzen bzw. einem Splint.  Montieren Sie eine passende Gelenkwelle (nicht im Lieferumfang enthalten) zwischen dem Holzspalter und Ihrem Traktor.  WICHTIG: Sichern Sie die Kette gegen Verdrehen mit Hilfe einer dazugehörigen Kette!! ...
  • Seite 8 61964 – HS 12/Z  Um die Position der Haltekralle zu ändern (weiter nach innen bzw. nach außen), lösen Sie die Flügelschraube und schieben Sie die Kralle in die gewünschte Position.  Anschließend sichern Sie die Kralle mit der Flügelschraube! ...

  • Seite 9: Hubeinstellung

    61964 – HS 12/Z HUBEINSTELLUNG HINWEIS: Die Verstellung der Hubhöhe erhöht die Arbeitsleistung der Maschine bei kleinen Holzstücken. Dabei wird die Rücklaufdistanz des Spaltmessers verkürzt.  Verkürzen Sie mit Hilfe der hinten angebrachten Stange den Rücklauf. Sichern Sie die Stange mit Hilfe der Rändelschraube auf der gewünschten Höhe.

  • Seite 10: Wartung

    61964 – HS 12/Z  Wenn das Spaltkeil das Holz gespalten hat, lassen Sie die Hebel los, das Keil fährt dann automatisch nach oben  Nach Beendigung der Arbeiten schalten Sie den Motor des Traktors aus, lassen Sie den Spalter zum Stillstand kommen und trennen Sie Ihre Gelenkwelle von der Maschine.

  • Seite 11: Explosionszeichnung

    61964 – HS 12/Z EXPLOSIONSZEICHNUNG SEITE 11 VON 13...

  • Seite 12: Teileliste

    61964 – HS 12/Z TEILELISTE BEZEICHNUNG BEZEICHNUNG Spaltkeilaufsatz WLS-10 Ölmessstab Rändelschraube 8x25 Öldichtungsring 15x2,65 Federscheibe 20 Feder Mutter 20 Schraube M8x45 Stopfen Mutter M8 Spaltsäule Unterlegscheibe 8 Bolzen Haltekralle rechts Innensechskantschraube Stift B8 M20x70 Sicherungsmutter M8 Unterlegscheibe Feder Große Unterlegscheibe 8...

  • Seite 13: Ce-Konformitätserklärung

    Bei einer mit uns nicht abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. In case of alteration of the machine, not agreed upon by us, this declaration will cease to be valid. Bezeichnung des Geräts: Holzspalter für Zapfwelle HS 12/Z Machine Description: Artikel-Nr.: 61964 Article-No.: Einschlägige EU-Richtlinien:...
