Version: LNHM1

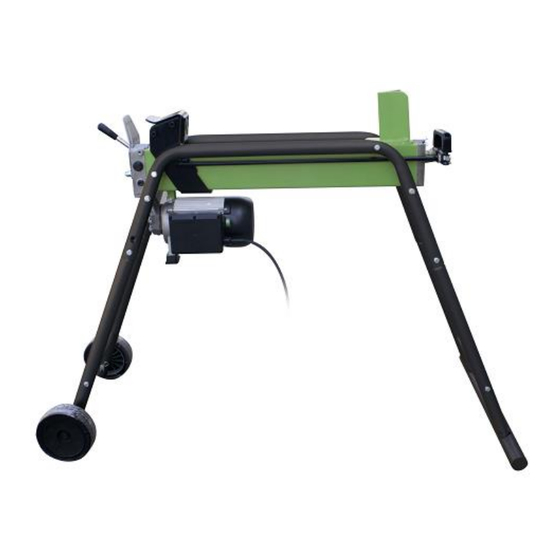

HOLZSPALTER
DHS5UG
ARTIKEL-NR. 61962
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 25.06.2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für STABILO DHS5UG

Inhaltszusammenfassung für STABILO DHS5UG

  • Seite 1 Version: LNHM1 HOLZSPALTER DHS5UG ARTIKEL-NR. 61962 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 25.06.2015...

  • Seite 2: Inhaltsverzeichnis

    61962 – DHS5UG Inhaltsverzeichnis 1 SICHERHEITSHINWEISE ..........................3 1-1 Bestimmungsgemäße Verwendung ........................... 4 1-2 Piktogrammerläuterung ............................4 2 HAUPTKOMPONENTEN ..........................5 3 MONTAGE & AUFBAU..........................5 3-1 Elektrischer Anschluss ............................... 6 3-2 Entlüftung ................................... 7 4 BEDIENUNG ..............................7 4-1 Lösen eines festgeklemmten Stammes ........................8 5 WARTUNG ..............................

  • Seite 3: Sicherheitshinweise

    61962 – DHS5UG SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ...

  • Seite 4: Bestimmungsgemäße Verwendung

    61962 – DHS5UG BESTIMMUNGSGEMÄßE VERWENDUNG  Der Holzspalter eignet sich zum Spalten von (gerade abgeschnittenem) Brennholz.  Nur für den privaten Gebrauch (Haus-, Hof-, Hobbybereich) konzipiert!  Der Holzspalter eignet sich nicht zum Spalten von Holzstücken > 520 mm Länge bzw.

  • Seite 5: Hauptkomponenten

    61962 – DHS5UG HAUPTKOMPONENTEN MONTAGE & AUFBAU WICHTIG VORAB: Lassen Sie das Gerät nach der Montage mindestens eine halbe Stunde ruhen, damit eventuelle Luftpolster aus dem Hydrauliköl entweichen können.  Verwenden Sie für den Aufbau auch die Explosionszeichnung (Kap. 9).

  • Seite 6: Elektrischer Anschluss

    61962 – DHS5UG  Drehen Sie nun die Maschine nun um, damit die Füße auf der anderen Maschinenseite montiert werden können. Da die Maschine schwer ist sollten Sie eine weitere Person als Hilfe hinzuziehen.  Montieren Sie die Füße (32) und ziehen Sie diese lose an. Montieren Sie dann die Querstrebe (33).

  • Seite 7: Entlüftung

    61962 – DHS5UG ENTLÜFTUNG  Lösen Sie die Entlüftungsschraube vor der Verwendung des Holzspalters um 3 – 4 Umdrehungen. Ziehen Sie die Schraube nach dem Entlüften wieder fest. BEDIENUNG  Bereiten Sie die zu spaltenden Holzstämme soweit vor, dass diese die max. Maße nicht überschreiten (siehe Kap.

  • Seite 8: Lösen Eines Festgeklemmten Stammes

    61962 – DHS5UG  Drücken (und halten) Sie den grünen Bedientaster am Motor. Warten Sie einen Augenblick, damit der Motor seine Enddrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut hat.  Betätigen Sie dann (während Sie den Bedientaster gedrückt halten) den Bediengriff (Abb.

  • Seite 9: Ölstand Prüfen

    61962 – DHS5UG ÖLSTAND PRÜFEN  Maschine in die Ausgangsposition bringen, ausschalten, Netzstecker ziehen. Ca. 1 Stunde warten.  Schrauben Sie den Ölmessstab heraus, und entfernen Sie ihn vollständig mit dem O- Ring (Öldichtung) (dabei können Sie auch gleich den Zustand der Dichtung prüfen!).

  • Seite 10: Entsorgung

    61962 – DHS5UG ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt.

  • Seite 11: Explosionszeichnung

    61962 – DHS5UG EXPLOSIONSZEICHNUNG SEITE 11 VON 14...

  • Seite 12: Teileliste

    61962 – DHS5UG TEILELISTE Pos.Nr. Ersatzteilnummer Bezeichnung Stk. 61961/2LNHM01001 Selbstsichernde Mutter M14 61961/2LNHM01002 Sechskantmutter 619612LNHM01003 Kolbenstange 619612LNHM01004 Große Feder 61961/2LNHM01S01 Öl-Dichtungsring 25,3x3,55 61961/2LNHM01S01 Kolben 61961/2LNHM01S01 Alu-Dichtungsring 619612LNHM01008 Zylinder 61961/2LNHM01009 Ölmessstab 61961/2LNHM01010 Öl-Dichtungsring 61961/2LNHM01011 Kunststoff-Dichtungsring 61961/2LNHM01012 Öl-Dichtungsring 30x2,65 619612LNHM01013 Schraube 619612LNHM01014...

  • Seite 13: Ersatzteilsets

    61962 – DHS5UG Pos.Nr. Ersatzteilnummer Bezeichnung Stk. 61961/2LNHM01S06 Kabelanschluss 61961/2LNHM01059 Netzkabel 61961/2LNHM01037 Gleitplatte 619612LNHM01057 Stammschieber 61961/2LNHM01056 Dichtung hinten 619612LNHM01S03 Schraube 10x25 619612LNHM01S03 Selbstsichernde Mutter 619612LNHM01S03 Ramme 61961/2LNHM01040 Zylinderabdichtung hinten 61961/2LNHM01S05 Feder 61961/2LNHM01S05 Schraube 61961/2LNHM01S05 Griffstangenbasis 61961/2LNHM01S05 Griffstange (kurzes Stück) 61961/2LNHM01S05 Griffstange (langes Stück)

  • Seite 14: Ce-Konformitätserklärung

    61962 – DHS5UG CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen den...
