RACKTUNER BTR 2000 Bedienungsanleitung

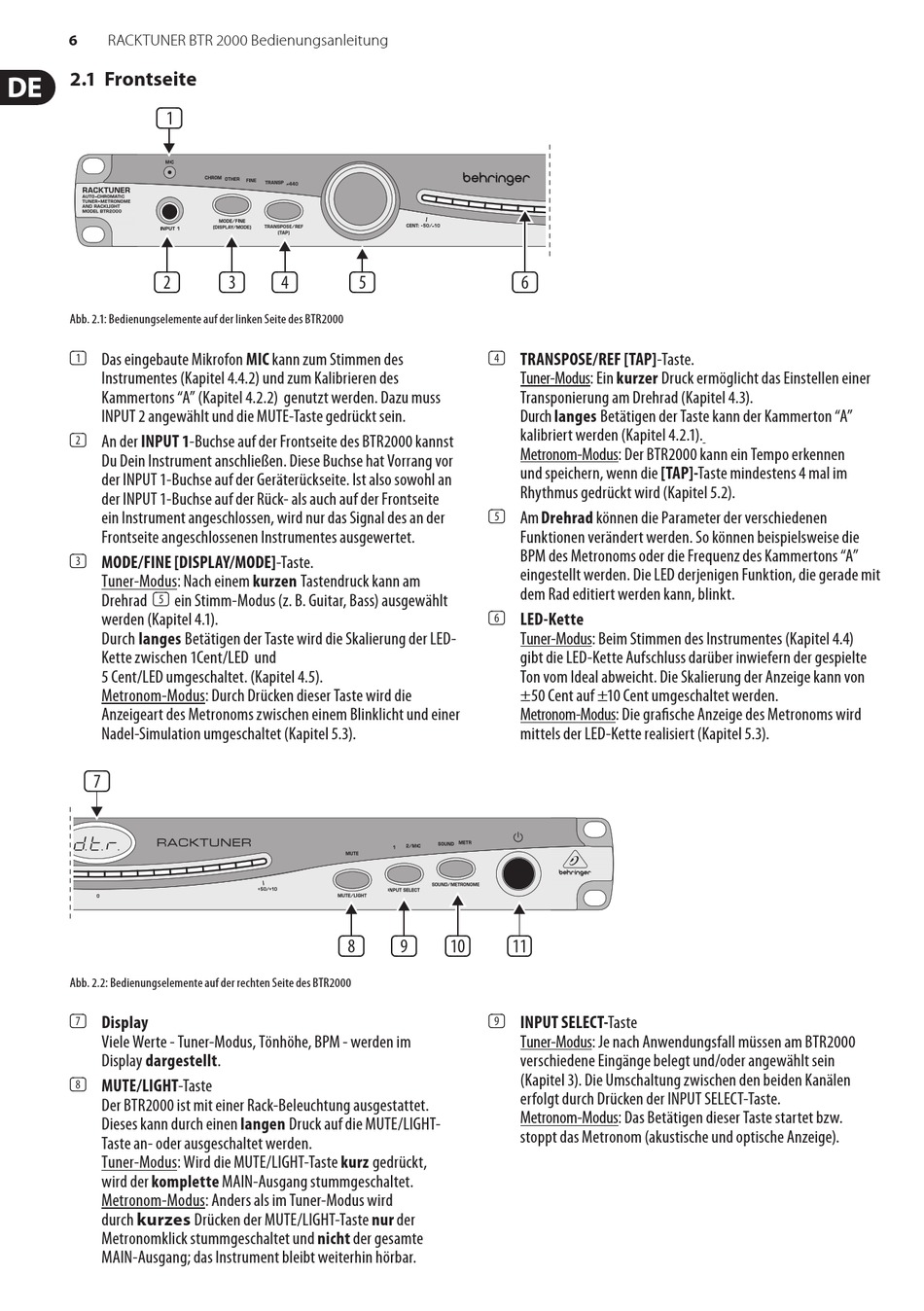

2.1 Frontseite

(1)
(2)
Abb. 2.1: Bedienungselemente auf der linken Seite des BTR2000
Das eingebaute Mikrofon MIC kann zum Stimmen des
(1)
Instrumentes (Kapitel 4.4.2) und zum Kalibrieren des
Kammertons "A" (Kapitel 4.2.2) genutzt werden. Dazu muss
INPUT 2 angewählt und die MUTE-Taste gedrückt sein.
An der INPUT 1-Buchse auf der Frontseite des BTR2000 kannst
(2)
Du Dein Instrument anschließen. Diese Buchse hat Vorrang vor
der INPUT 1-Buchse auf der Geräterückseite. Ist also sowohl an
der INPUT 1-Buchse auf der Rück- als auch auf der Frontseite
ein Instrument angeschlossen, wird nur das Signal des an der
Frontseite angeschlossenen Instrumentes ausgewertet.
MODE/FINE [DISPLAY/MODE]-Taste.
(3)
Tuner-Modus: Nach einem kurzen Tastendruck kann am
Dreh rad ein Stimm-Modus (z. B. Guitar, Bass) ausge wählt
(5)
werden (Kapitel 4.1).
Durch langes Betätigen der Taste wird die Skalierung der LED-
Kette zwischen 1Cent/LED und
5 Cent/LED umge schaltet. (Kapitel 4.5).
Metronom-Modus: Durch Drücken dieser Taste wird die
Anzeigeart des Metronoms zwischen einem Blinklicht und einer
Nadel-Simulation umgeschaltet (Kapitel 5.3).
(7)
(6)
Abb. 2.2: Bedienungselemente auf der rechten Seite des BTR2000
Display
(7)
Viele Werte - Tuner-Modus, Tönhöhe, BPM - werden im
Display dargestellt.
MUTE/LIGHT-Taste
(8)
Der BTR2000 ist mit einer Rack-Beleuchtung ausgestattet.
Dieses kann durch einen langen Druck auf die MUTE/LIGHT-
Taste an- oder ausgeschaltet werden.
Tuner-Modus: Wird die MUTE/LIGHT-Taste kurz gedrückt,
wird der komplette MAIN-Ausgang stummgeschaltet.
Metronom-Modus: Anders als im Tuner-Modus wird
durch kurzes Drücken der MUTE/LIGHT-Taste nur der
Metronomklick stummgeschaltet und nicht der gesamte
MAIN-Ausgang; das Instrument bleibt weiterhin hörbar.
(3) (4) (5)
(8) (9) (10)
(7)
(6)
TRANSPOSE/REF [TAP]-Taste.
(4)
Tuner-Modus: Ein kurzer Druck ermöglicht das Einstellen einer
Transponierung am Drehrad (Kapitel 4.3).
Durch langes Betätigen der Taste kann der Kammerton "A"
kalibriert werden (Kapitel 4.2.1).
Metronom-Modus: Der BTR2000 kann ein Tempo erkennen
und speichern, wenn die [TAP]-Taste mindestens 4 mal im
Rhythmus gedrückt wird (Kapitel 5.2).
Am Drehrad können die Parameter der verschiedenen
(5)
Funktionen verändert werden. So können beispielsweise die
BPM des Metronoms oder die Frequenz des Kammertons "A"
eingestellt werden. Die LED derjenigen Funktion, die gerade mit
dem Rad editiert werden kann, blinkt.
LED-Kette
(6)
Tuner-Modus: Beim Stimmen des Instrumentes (Kapitel 4.4)
gibt die LED-Kette Aufschluss darüber inwiefern der gespielte
Ton vom Ideal abweicht. Die Skalierung der Anzeige kann von
±50 Cent auf ±10 Cent umgeschaltet werden.
Metronom-Modus: Die grafische Anzeige des Metronoms wird
mittels der LED-Kette realisiert (Kapitel 5.3).
(11)
INPUT SELECT-Taste
(9)
Tuner-Modus: Je nach Anwendungsfall müssen am BTR2000
verschiedene Eingänge belegt und/oder angewählt sein
(Kapitel 3). Die Umschaltung zwischen den beiden Kanälen
erfolgt durch Drücken der INPUT SELECT-Taste.
Metronom-Modus: Das Betätigen dieser Taste startet bzw.
stoppt das Metronom (akustische und optische Anzeige).
(8) (9)
