RACKTUNER BTR 2000 Bedienungsanleitung

6. Arbeiten mit Einem Fusstaster

An die Buchsen MUTE und SELECT können einfache Fußtaster
angeschlossen werden. Sie sind nicht im Lieferumfang enthalten.
◊
Verwende nur Fußtaster und keine Fußschalter! Ideal
geeignet ist zum Beispiel der BEHRINGER DUAL A/B
SWITCH AB200.
Über die Fußtaster stehen dir folgende Funktionen zu Verfügung:
MUTE
SELECT
Tab 6.1: Übersicht über die Schaltmöglichkeiten
Steht Dir ein Doppelfußtaster zur Verfügung, beispielsweise der
BEHRINGER FS112, muss dieser mit der SELECT-Buchse verbunden
werden! Beide Funktionen (MUTE und SELECT) werden dann über eine
Stereo-Verbindung übertragen und können über die beiden Tasten
bedient werden.

7. Anwendungsbeispiele

Die folgenden Verkabelungsbeispiele sollen Dir Anregungen geben,
wie der BTR2000 in eine mehr oder weniger aufwändige Umgebung
eingebunden werden kann.
Steht Dir nur ein Verstärker zur Verfügung, empfiehlt sich das in
Abbildung 7.1 dargestellte Setup.
AC POWER MODEL BTR2000
INPUT
CONCEIVED AND DESIGNED BY
BEHRINGER GERMANY.
MADE IN CHINA
CAUTION
REPLACE FUSE WITH SAME
FUSE TYPE AND RATING.
AT TENTION
UTILISER UN FUSIBLE DE RECHANGE
DE MEME TYPE ET CALIBRE.
RACKTUNER BTR2000
INPUT
V-TONE GMX212

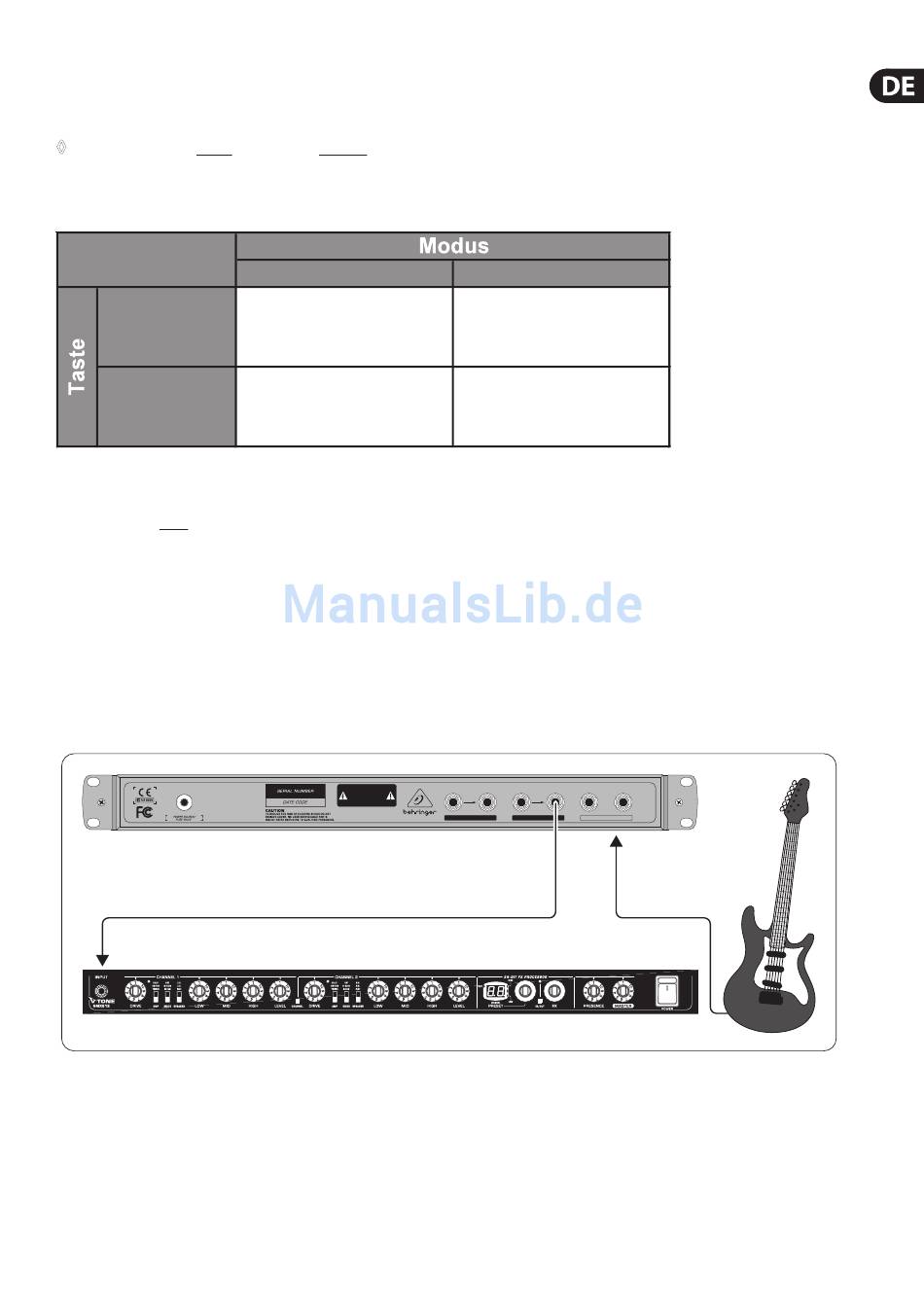

Abb. 7.1: Verkabelung des BTR2000 mit nur einem Amp
TUNER
Stummschalten des
Ausgangs MAIN
Umschalten zwischen
den Eingängen
INPUT1 und INPUT2/MIC
CAUTION
RISK OF ELECTRIC SHOCK!
DO NOT OPEN!
ATTENTION
RISQUE DE CHOC ELECTRIQUE!
NE PAS OUVRIR!
CAUTION
TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
METRONOME
Stummschalten des
Ausgangs MAIN
Starten und Stoppen
des Metronoms
MUTE SELECT SOUND MAIN 2 1
(RING = MUTE)
FOOTSWITCH OUTPUT INPUT
MAIN
INPUT 2
