Einbau - Viessmann 5096 Bedienungsanleitung

Für eine Kreuzung (2 Straßen) werden 2x Art.-Nr. 5095
und 1x Art.-Nr. 5096 benötigt.

3. Einbau

Achtung:
Artikel enthält abbruchgefährdete Kleinteile, Ampel beim
Einstecken nur am unteren Teil des Mastes anfassen.
Mast und Steckfuß sind nicht fest miteinander verbunden.

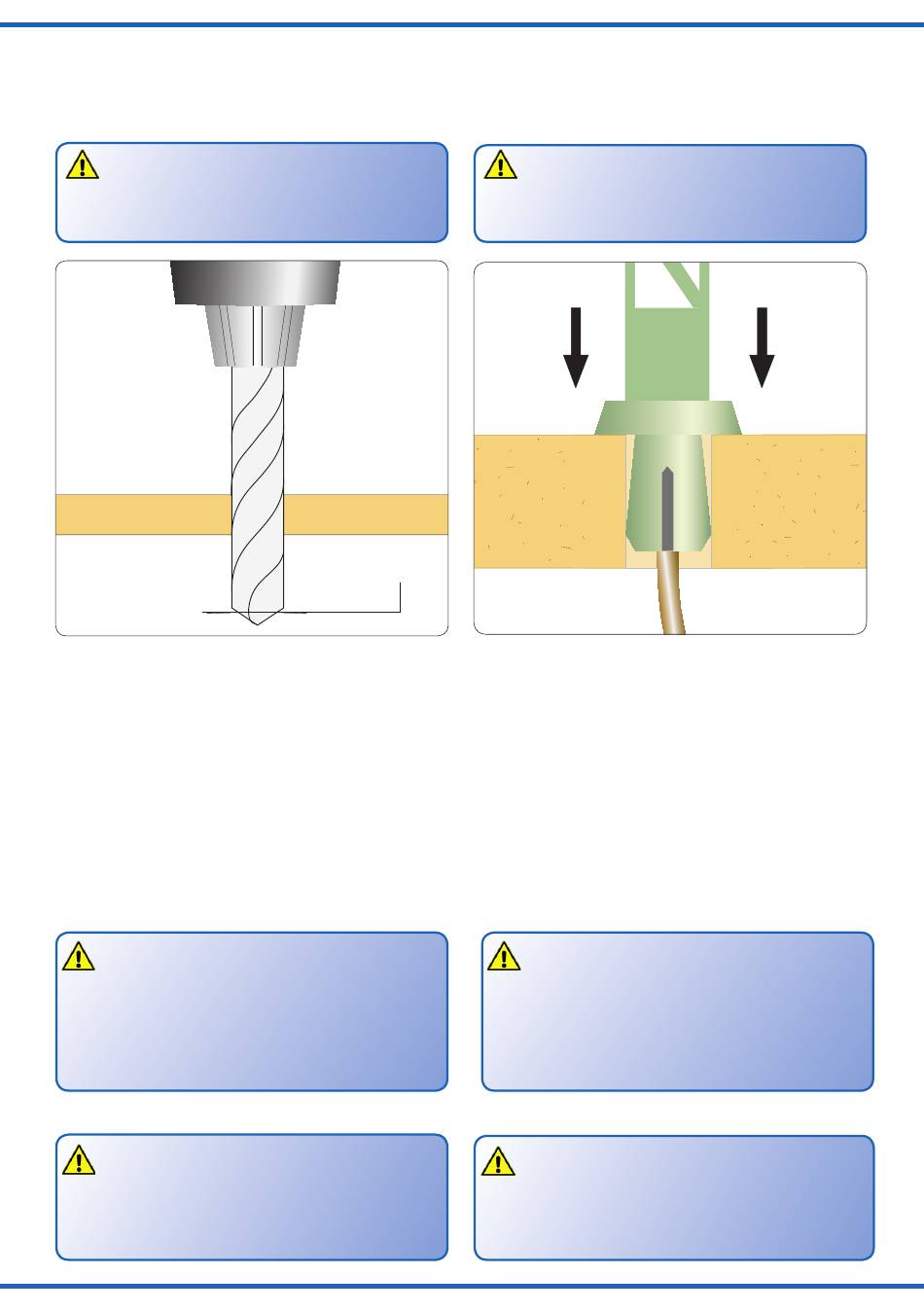

Abb. 1
Ø 4 mm
Montieren Sie die Ampel wie folgt:
1. Bohren Sie an der Montagestelle ein Loch mit einem
Durchmesser von 4 mm (Abb. 1).
2. Stecken Sie zuerst den Steckfuß mit den Anschluss-
kabeln durch die Bohrung (Abb. 2).
3. Stecken Sie den Mast der Ampel in den Steckfuß,
wodurch dieser in der Bohrung festklemmt. Falls der
Steckfuß nicht genügend Halt findet, schieben Sie den
Haltering von unten auf den Steckfuß.
4. Lassen Sie beim Anschließen der Kabel unterhalb der
Ampel eine Schleife von ca. 2 – 3 cm Länge, damit Sie
die Ampel bei eventuellen Arbeiten aus der Montageboh-
rung ziehen können.
Achtung:
Wegen der sehr dünnen Drähte zwischen dem Ampel-
mast und den Verbindungsstellen zu den Anschluss-
litzen darf auf keinen Fall Zug auf die Anschlusslei-
tungen ausgeübt werden. Das Umbiegen der Drähte
muss vorsichtig geschehen und sollte nicht mehrfach
erfolgen, um Drahtbruch zu vermeiden.
4. Anschluss
Vorsicht:
Widerstände an den Enden der Anschlussdrähte sind
für die Funktion erforderlich. Keinesfalls entfernen!
Widerstände nicht mit Isolationsmaterial umhüllen, da
sonst keine ausreichende Kühlung möglich ist!
3. Mounting
Please note:
Item contains breakable parts. When inserting, touch the
traffic light only at the lower part of the mast. Mast and
base socket are not tightly connected.
Abb. 2
Fig. 1
Mount the traffic lights as described below:
1. Drill a 4 mm hole at the appropriate position on your
layout (see fig. 1).
2. First insert the base with the wire leads into the hole
(see fig. 2).
3. Insert the mast of the traffic lights into the base, which
causes the latter to be firmly fastened in the hole. In case
the base does not fit firmly in the hole, slide the retaining
ring onto the base from below.
4. Make sure there is a short loop (about 2 – 3 cm) below
the base to enable you to remove the mast from the base
and put it sideways on the layout, should this become
necessary for maintenance reasons.
Attention:
Do not exert any undue force to the very thin wires
from the mast to the connecting points of the wiring
leads. Carefully bend the wires preferably only once
in order to avoid any broken wires.
4. Connection
Caution:
Resistors at the cables are needed for proper function
of the lamp. Never cut them off! Never cover resistor
or diode with insulation material, because they have to
be cooled by surrounding air!
Fig. 2
