Solar Control 2010
1.
Installation

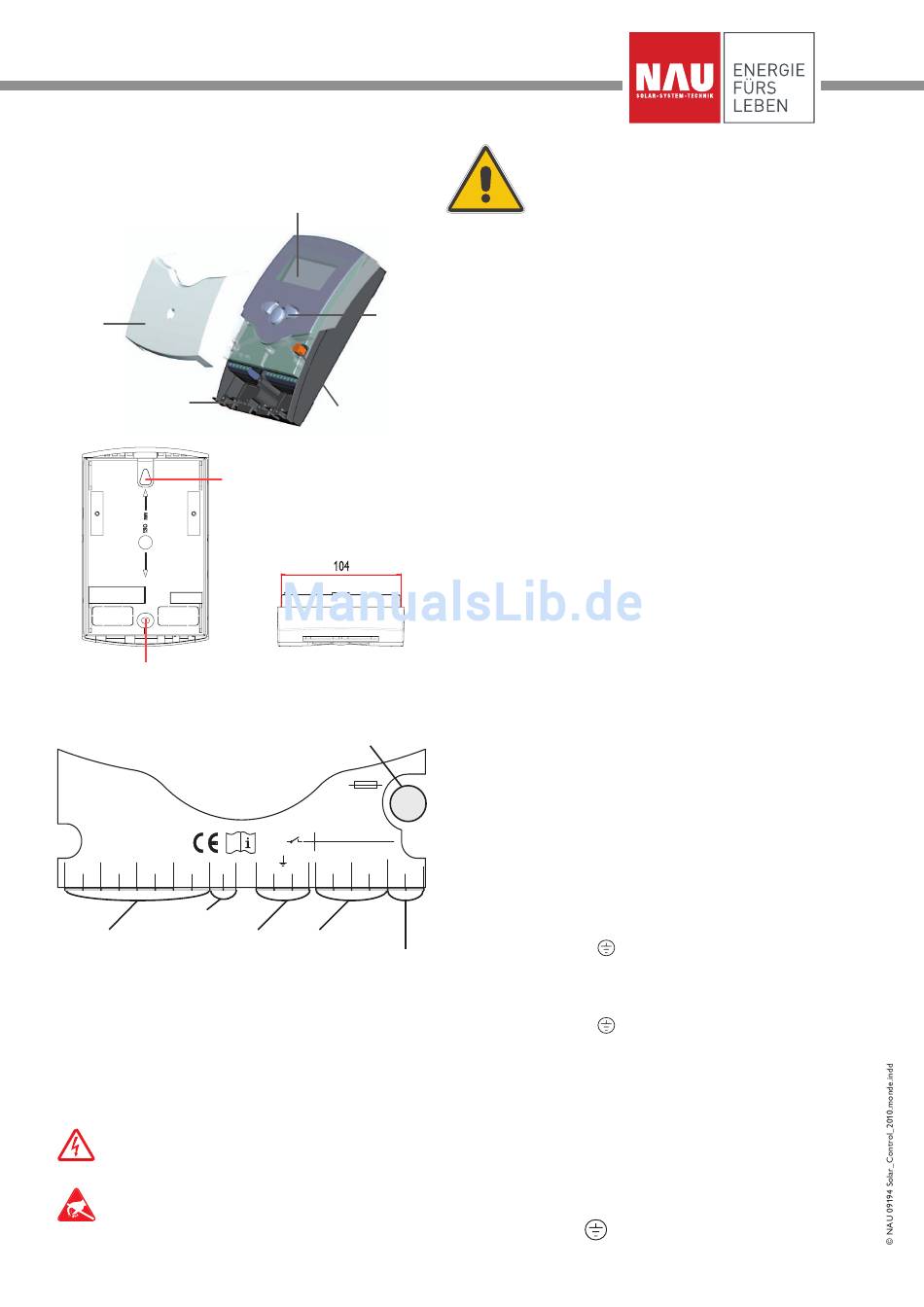

1.1 Montage
Blende
Kabldurchführungen
mit Zugentlastungsbügeln
Aufhängung
Befestigung
1.2 Elektrischer Anschluss
Temp. Sensor
Pt1000
S1
S2
S3
S4
VBus
1
2
3
4
5
6
7
8
9 10
VBus
Sensorklemmen
Erdungsklemmen
Hinweis:
Die Relais sind für die Drehzahlregelung als Halbleiterrelais ausgeführt.
Diese benötigen eine Mindest-Last von 20 W (Leistungsaufnahme
des Verbrauchers) für eine einwandfreie Funktion. Bei alleinigem Anschluss
von Hilfsrelais, Motorventilen o. ä. muss der dem Montagematerial bei
gefügte Kondensator parallel an dem entsprechenden Relaisausgang an
geschlossen werden.
Achtung: bei Anschluss von Hilfsrelais oder Ventilen die Mindestdrehzahl
auf 100 % stellen.
Berührungsgefährliche Spannungen!
Elektrostatische Entladung kann zur Schädigung
elektronischer Bauteile führen!
4
|
Display
Drucktaster
Topfsicherung T4A
Sicherung
T4A
220 ... 240 V~
R1
1 (1) A (
220 ... 240) V~
1
(1) A (220 ... 240) V~
R2
N
R2
N
R1
N
L
12
13
14
15
16
17
18
19
20
Verbraucherklemmen
Netzklemmen
Achtung!
Vor jedem Öffnen des Gehäuses
allpolige Trennung von der Netz-
spannung sicherstellen.
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie
Funktion an dem ausgewählten Ort keinen starken elek-
tromagnetischen Feldern ausgesetzt sein darf. Der Regler
muss über eine zusätzliche Einrichtung mit einer Trenn-
strecke von mindestens 3 mm allpolig bzw. mittels einer
Trennvorrichtung nach den geltenden Installationsregeln
vom Netz ge trennt werden können. Bei der Installation der
Netz anschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
1. Kreuzschlitzschraube in der Blende herausdrehen und
Blende nach unten vom Gehäuse abziehen.
2. Aufhängung auf dem Untergrund markieren und beilie-
genden Dübel mit zugehöriger Schraube vormontieren.
3. Gehäuse am Aufhängungspunkt einhängen, Befestigung
auf dem Untergrund markieren (Lochabstand 130 mm),
anschließend unteren Dübel setzen.
4. Gehäuse oben einhängen und mit unterer Befestigungs-
schraube fixieren.
Die Stromversorgung des Reglers muss über einen ex-
ternen Netzschalter erfolgen (letzter Arbeitsschritt!) und
die Versorgungsspannung muss 210 ... 250 V~ (50 ... 60 Hz)
betragen. Flexible Leitungen sind mit den beiliegenden
Zugentlastungsbügeln und den zugehörigen Schrauben am
Gehäuse zu fixieren.
Der Regler ist mit 2 Relais ausgestattet, an die Verbraucher
wie Pumpen, Ventile o. ä. angeschlossen werden können:
• Relais 1
18 = Leiter R1
17 = Nullleiter N
13 = Erdungsklemme
• Relais 2
16 = Leiter R2
15 = Nullleiter N
14 = Erdungsklemme
Die Temperatursensoren (S1 bis S4) werden mit beliebi-
ger Polung an den folgenden Klemmen angeschlossen:
1 / 2 = Sensor 1 (z. B. Sensor Kollektor 1)
3 / 4 = Sensor 2 (z. B. Sensor Speicher 1)
5 / 6 = Sensor 3 (z. B. Sensor Kollektor 2)
7 / 8 = Sensor 4 (z. B. Sensor TRL)
Der Netzanschluss erfolgt an den Klemmen:
19 = Nullleiter N
20 = Leiter L
12 = Erdungsklemme
