Spezifi kationen
Allgemeine Daten
Durchfl uss Messbereich:
515 .................................... 0,3 bis 6 m/s
2536 .................................. 0,1 bis 6 m/s
Rohrgrößen .......................... DN15 to DN900
Kabellänge............................ 7,6 m standardmäßig
515 .................................... 60 m Maximum
2536 .................................. 305 m Maximum
Kabeltyp................................ 2-adrige, abgeschirmte,
Min. erforderliche
Reynoldszahl: ....................4500
Material:
Kappenmaterial .................... Glasfaserverstärktes
515 .................................... Rot
2536 .................................. Blau
2536...................................PVC Grau
Benetztes Material:
Sensorkörper ........................ Glasfaserverstärktes
Dichtungsringe...................... FKM (Std.) oder EPDM oder
Stift ....................................... Titan oder Hastelloy-C oder
Rotor ..................................... Schwarzes PVDF oder beiges
Versandgewicht:
-X0 .................................... 0,454 kg
-X1 .................................... 0,476 kg
-X2 .................................... 0,680 kg
-X3 .................................... 0,794 kg
-X4 .................................... 0,850 kg
-X5 .................................... 1,0 kg
3519 .................................. 1,3 kg
Leistungsdaten
Linearität ............................... ±1% des Messbereichsendwert
Reproduzierbarkeit ............... ±0,5% des
Elektrische
515 Sensor
Frequenz .............................. 19,7 Hz pro m/s nominal
Amplitude.............................. 3,3 V p/p pro m/s nominal
Quellenimpedanz .................... 8 kΩ
2536 Sensor
Frequenz .............................. 49 Hz pro m/s nominal
Speisespannung ................... 5 bis 24 VDC ±10% stabilisiert
Speisestrom.......................... < 1,5 mA @ 3,3 - 6 VDC,
Ausgang ............................... Open-Kollektor, Senke
Ausgangsstrom..................... 10 mA max.
4
Signet 515/2536 Rotor-X Schaufelrad-Durchfl ußsensor
verdrillte Kabelpaare (22 AWG)
Polypropylen
Polypropylen (schwarz) oder
PVDF (beige), oder PVC (grau)
FFKM
PVDF; weitere Materialoptionen
erhältlich
PVDF; optional ETFE mit oder
ohne Carbonfaser verstärktem
PTFE Hülse
@ 25 °C
Messbereichsendwert @ 25 °C
< 20 mA @ 6 - 24 VDC
Umweltbedingungen

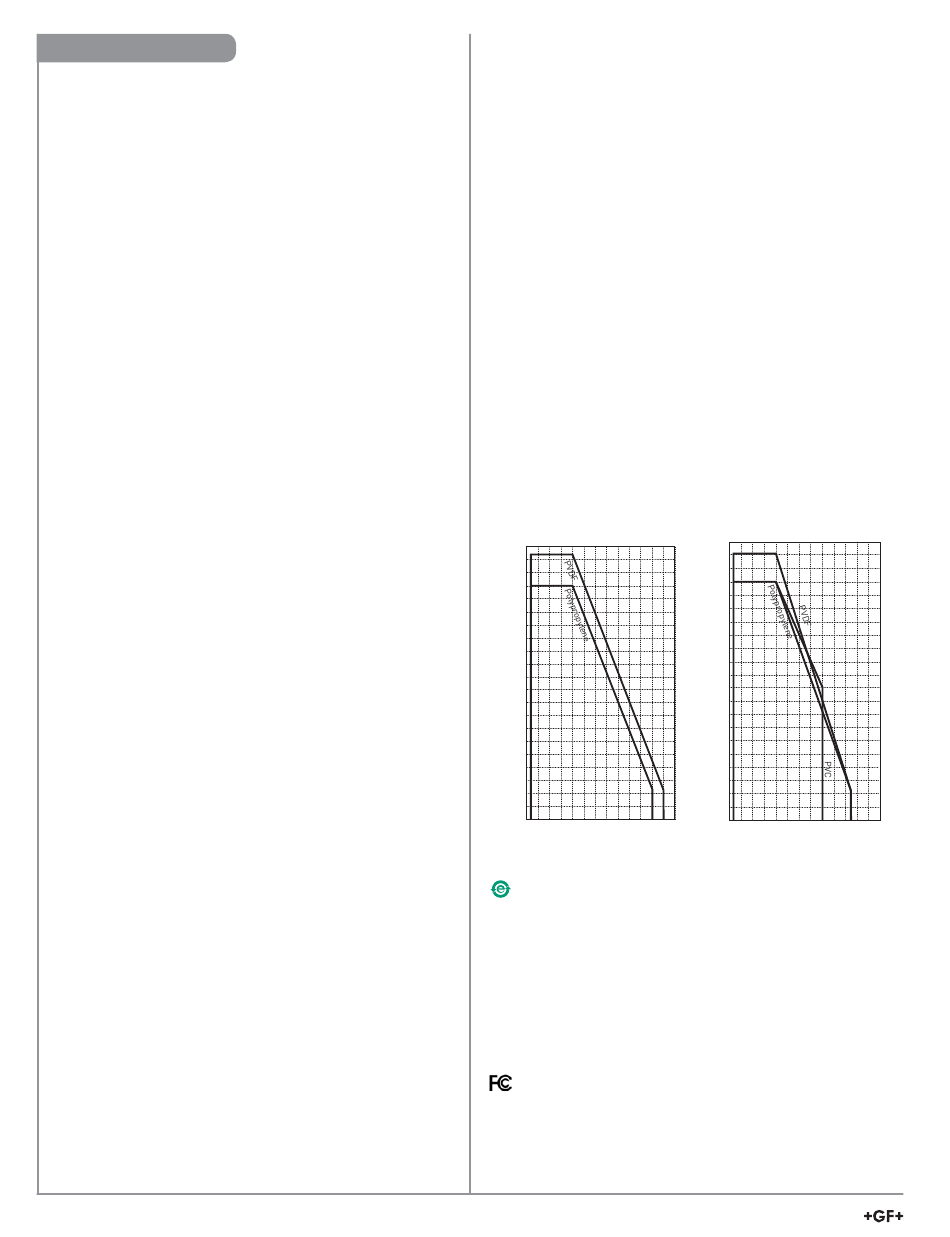

Druck/Temperatur-Nennwerte
Standard-und Integrierter-Sensor:
Polypropylen Gehäuse :
• 515:
1,7 bar bei max. 90 °C
12,5 bar bei max. 20 °C
• 2536: 1,7 bar bei max. 85 °C
12,5 bar bei max. 20 °C
Betriebstemperatur ............... -18 °C bis 66 °C
PVDF Gehäuse :
• 515:
1,7 bar bei max. 100°C
14 bar bei max. 20 °C
• 2536: 1,7 bar bei max. 85 °C
14 bar bei max. 20 °C
Betriebstemperatur ............... -18 °C bis 100 °C
PVC Gehäuse :
• 2536: 6,9 bar bei max. 60 °C
14 bar bei max. 20 °C
Betriebstemperatur ............... 0 °C bis 50 °C
Wet-Tap Sensor Polypropylen Gehäuse :
• 7 bar bei max. 20 °C max
• Max Removal Rating......... 1.7 bar bei 22 °C
Betriebstemperatur ............... -18 °C bis 66 °C
515 (8510) Sensor
(psi)
(bar)
210
14.5
200
13.8
190
13.1
180
12.4
170
11.7
160
11.0
150
10.3
140
9.7
130
9.0
120
8.3
110
7.6
100
6.9
90
6.2
80
5.5
70
4.8
60
4.1
50
3.4
40
2.8
30
2.1
20
1.4
10
.7
0
°C
-20
0
20
40
60
80
100
°F
-4
32
68
104
140
176
212
Normen und Zulassungen
•
RoHS-Konform
China RoHS (Details unter gfsignet.com)
•
Herstellung gemäß ISO 9001 für Qualität,
ISO 14001 für Umweltmanagement und
OHSAS 18001 für Gesundheitsschutz und Arbeitssicherheit.
P51530
•
NSF (P51530-Px Nur Version)
•
Zulassung durch Lloyd's Register
2536
•
NSF (3-2536-Px Nur Version)
•
CE
Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der
Betrieb unterliegt den folgenden beiden Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen
verursachen, und (2) Dieses Gerät muss jegliche
empfangenen Interferenzen aufnehmen können,
einschließlich Interferenzen, die einen unerwünschten
Betrieb verursachen können.
2536 (8512) Sensor
psi)
(bar)
210
14.5
200
13.8
190
13.1
180
12.4
170
11.7
160
11.0
150
10.3
140
9.7
130
9.0
120
8.3
110
7.6
100
6.9
90
6.2
80
5.5
70
4.8
60
4.1
50
3.4
40
2.8
30
2.1
20
1.4
10
.7
0
°C
-20
0
20
40
60
80
100
°F
-4
32
68
104
140
176
212
