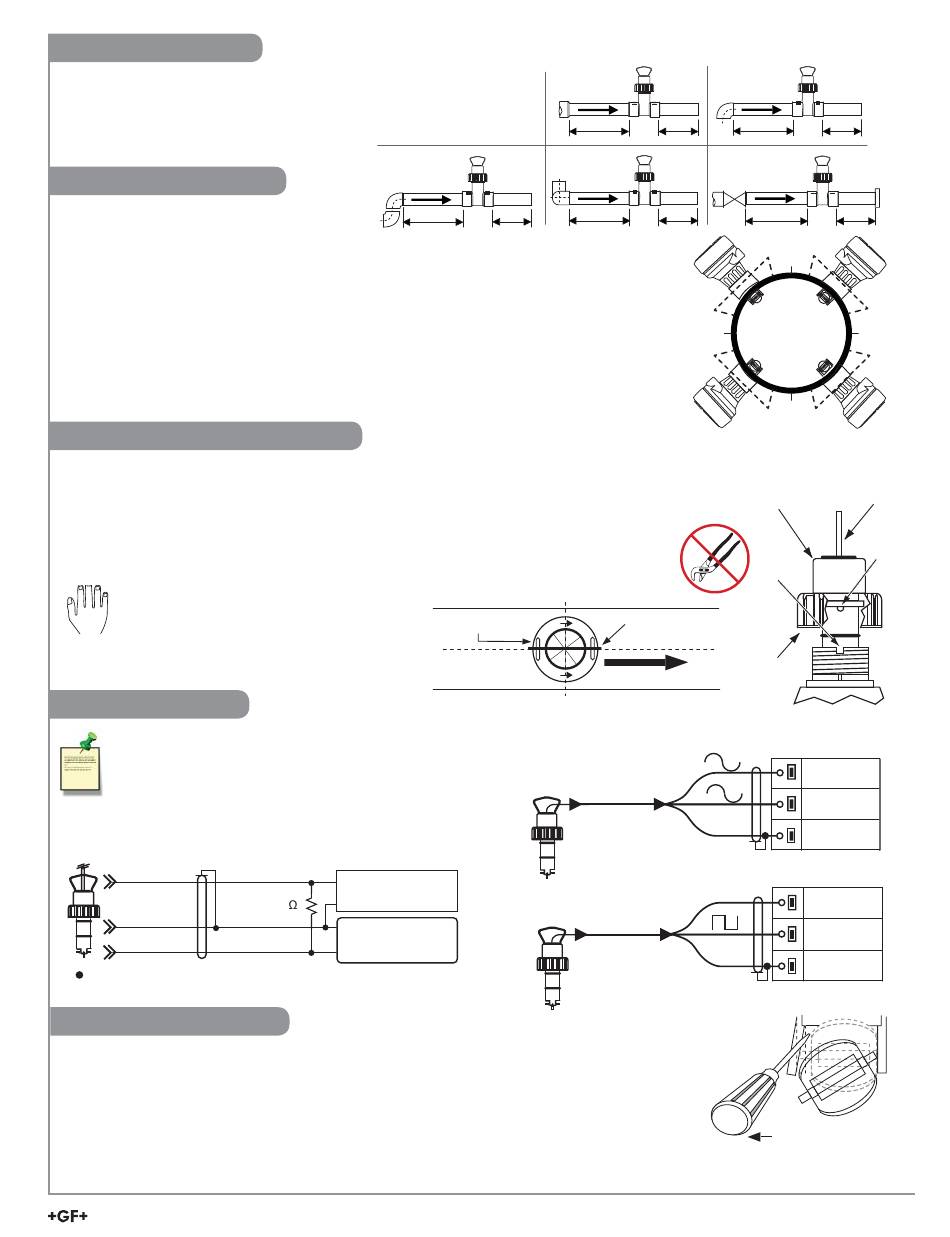

Position des Fittings
Zur Gewährleistung eines vollständig
entwickelten Flüssigkeitsgeschwindigkeitsprofi ls
ohne Verzerrungen durch die
Rohrleitungskomponenten sollte die empfohlene
gerade Ausrichtung eingehalten werden.
Einbaulage des Sensors
Horizontale Leitungsausrichtung
Um die nachteiligen Auswirkungen von Lufteinschlüssen, Ablagerungen oder übermäßigem
Rotorverschleiß (Schaufelräder) minimal zu halten, sollte der Durchfl usssensor nicht vertikal von
oben (0º), von unten (180º) oder von den Seiten (90º) montiert werden.
Vertikale Leitungsausrichtung
Die Durchfl usssensoren beliebig ausgerichtet montieren. Der Durchfl uss sollte unbedingt aufwärts
gerichtet sein, um ein volles Rohr mit etwas Rücklaufdruck zu gewährleisten.
Freispiegel- und Druckleitungen
Es wird empfohlen, einen Abscheider zu installieren, um sicherzustellen, dass die Rohrleitung
vollständig gefüllt ist und Lufteinschlüsse minimal gehalten werden.
Freispiegel- und Druckleitungen
•
Dichtungsringe mit einem nicht auf Erdöl basierten,
viskosen Schmiermittel einfetten, das mit dem System kompatibel ist
•
Den Sensor mit einer drehenden Bewegung in den Fitting einsetzen und sicherstellen,
dass der Pfeil auf der schwarzen Sensorkappe in Durchfl ußrichtung zeigt, siehe Abbildung A.
•
Die Sensorkappe mit einer Gewindedrehung aufsetzen, dann den Sensor einschrauben bis
der Stift des Sensors in der Kerbe des Fittings festsitzt.
Die Sensorkappe von Hand anziehen.
Keinerlei Werkzeuge an der Sensorkappe
verwenden, da sonst das Gewinde
der Kappe und/oder das Gewinde des
Fittingfl ansches beschädigt werden,
siehe Abbildung B.
Sensorverdrahtung
Technische Hinweise
•
Für Kabelverlängerungen 2-adriges,
abgeschirmtes Kabel verwenden.
•
Abschirmung über den Kabelspleiß fortführen.
•
Für eine detailierte Anschlussbeschreibung schlagen Sie
bitte in der Bedienungsanleitung nach.
2536 Sensoranschlüsse an Messgeräte anderer Hersteller
Schwarz
Abschirmung
Rot
Sensor-Gleichstromversorgung vom Signet Messgerät.
10 KW Pull-Up-Widerstand u.U. erforderlich für Geräte, die keine Signet Messgeräte sind.
Demontage des Rotors
•
Zum Ausbau des Rotors einen kleinen Schraubendreher zwischen den Rotor und die Rotorhalterung des
Sensors bringen.
•
Die Klinge des Schraubendrehers drehen und die Halterung vorsichtig nach außen biegen;
den Rotor und die Welle an einem Ende herausnehmen.
•
Die Halterung nicht mehr als nötig biegen! Sollte sie abbrechen,
•
gibt es keine Möglichkeit den Sensor zu reparieren.
•
Ein Ende des Stifts in die Öffnung einführen und dann die entgegengesetzte Halterung zurückbiegen,
um den neuen Rotor einzusetzen.
2 x 90°-Krümmer
25x I.D.
schwarze
Installationsrohrkappe
PROZESSROHR
(DRAUFSICHT)
Andere Hersteller
+
3.3 bis 24
-
VDC
10 K
Masse
Andere
Instrumente
Signal
Reduzierstück
15x I.D.
5x I.D.
2 x 90°-Krümmer,
3 Abmessungen
40x I.D.
5x I.D.
5x I.D.
Sensorbügel
Durchflussrichtung
Figure A
515 Sensoranschlüsse an
Signet Messgeräte
2536 Sensoranschlüsse
an Signet Messgeräte
Signet 515/2536 Rotor-X Schaufelrad-Durchfl ußsensor
90° Ellbogen
20x I.D.
5x I.D.
Ventil/Schieber
50x I.D.
5x I.D.
0°
90°
90°
180°
schwarze
Sensor-
bügel
Installationsrohrkappe
Stift
Kerbe
Sensorkappe
Figure B
Schwarz
Frequenz (-)
Rot
Frequenz (+)
Abschirmung
Masse
Schwarz
5 VDC
Rot Frequenz
-eingang
Abschirmung
Masse
5
