INSTALLASJON I VINDUSPANEL
1
Valgfritt tilbehør
5
6
Installasjon i et skyvevindu med mindre enn 520 mm høyde
1. B
3.
b
5.
a
2 3
8 9
7
2. b
a
4.
6.
23|NO
Tilbehør for installasjon i vinduspanel
Vindusramme (3)
1
Vindusfeste
4 2
Svamp A
3
Svamp B (2)
4
Støtte (2)
5
Regnskjerm
12
6
Beskyttende grill
7
Skrue (2)
8
11
Bolt (4x)
9
Skive (4x)
10
Fjærskive (4x)
10
11
Mutter (4x)
12

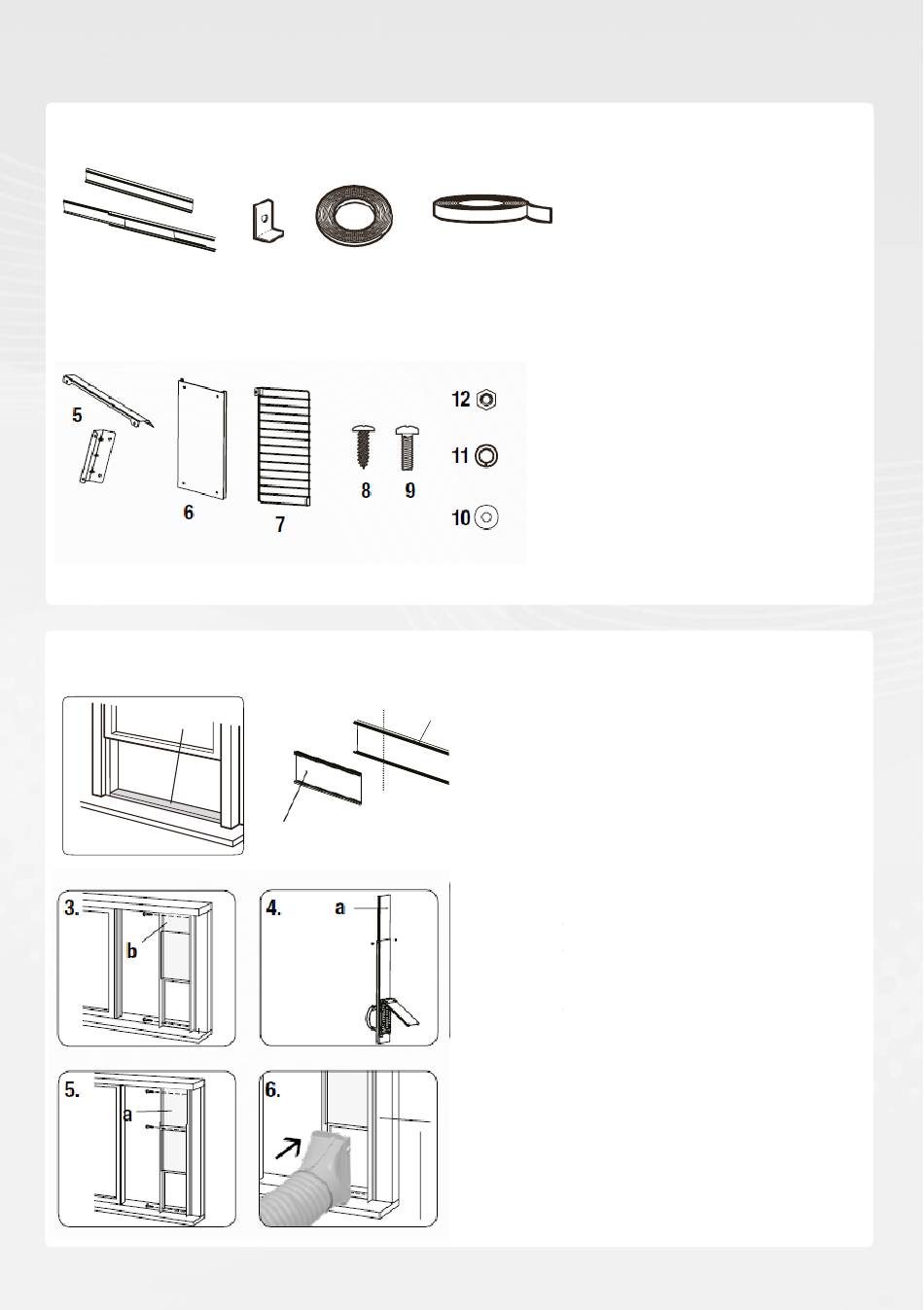

1. Skjær svamp B (klebende) til en egnet lengde
og fest den til vindusrammen.
2. Fjern justeringspanelet (a) fra vinduspanelet (b) og
skjær vinduspanelet til samme bredde som vinduet.
3.
Åpne skyvevinduet og plasser vinduspanelet på
vindusrammen. Sikre vinduspanelet (b) til
vindusrammen med 2 skruer.
4. Skyv justeringspanelet så det passer til vindusrammens
høyde.
5. Sikre vinduspanelet til vindusrammen med 3 skruer.
6. Sett leddet til varmeutløpsrøret inn i åpningen til
vinduspanelet og stram det.
