PRO KlIMA GPC09AM Bedienungsanleitung
Verwandte Anleitungen für PRO KlIMA GPC09AM
Inhaltszusammenfassung für PRO KlIMA GPC09AM

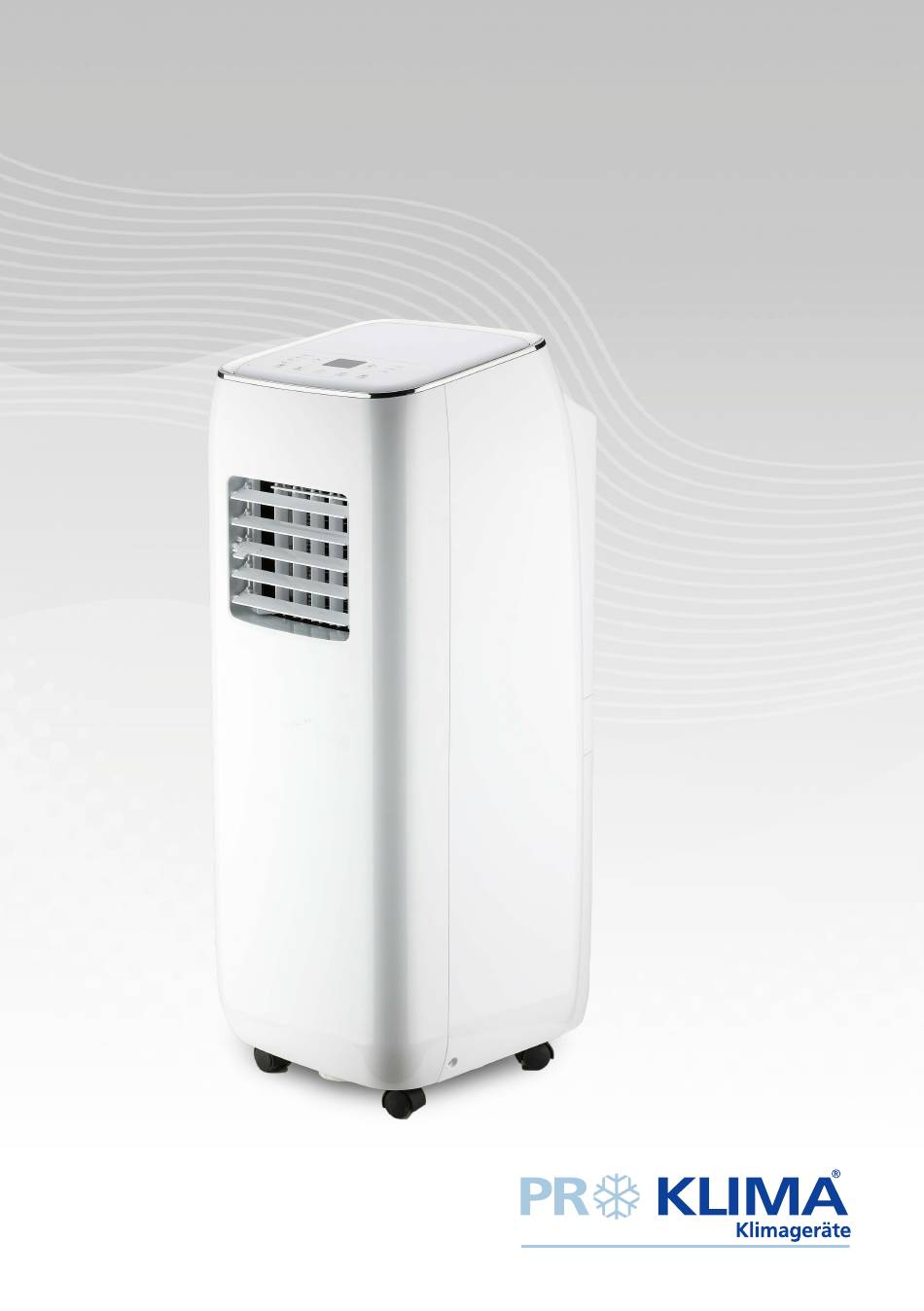

- Seite 1 OPERATING INSTRUCTIONS Mobile Air Conditioner GPC09AM Model: GPC09AM CH...
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE • Dieses Gerät kann von Kindern • Wenn das Netzkabel beschädigt ab 8 Jahren und Personen mit ist, muss es durch den Hersteller, eingeschränkten physischen, dessen Kundendienst oder eine sensorischen oder geistigen ähnlich qualifizierte Person ersetzt Fähigkeiten oder trotz mangelnder werden, um Gefahren zu vermeiden. - Seite 4 • Spielende Kinder sollten von der Verwendung von Batterien: Klimaanlage ferngehalten werden. • VORSICHT! Es besteht • Tropfende Gegenstände sollten weder Explosionsgefahr, wenn die Batterien über der Klimaanlage aufgehängt nicht auf korrekte Weise ersetzt noch auf ihr abgelegt werden. werden. Alte Batterien nur durch •...
-
Seite 5: Verwendungszweck
Verwendungszweck Das Gerät ist ausschließlich für die Kühlung, die Belüftung und das Entfeuchten der Luft vorgesehen. Das Gerät ist für den Gebrauch im Haushalt oder Geschäftsräumlichkeiten, Büros und ähnlichen Arbeitsumgebungen sowie in Landwirtschaftsbetrieben bestimmt und dient der Nutzung durch Kunden in Hotels, Motels und anderen typischen Wohnräumlichkeiten sowie in Pensionen. -
Seite 6: Erläuterung Der Symbole
Erläuterung der Symbole Weist auf eine gefährliche Situation hin, die, wenn die EFAHR Maßnahmen nicht befolgt werden, zu Tod oder schwere Körperverletzungen führt. Weist auf eine gefährliche Situation hin, die, wenn die WARNUN Maßnahmen nicht befolgt werden, zu Tod oder schwere Körperverletzungen führen kann. -
Seite 7: Das Kältemittel
Gerät enthält entzündliches Gas R32. Lesen Sie das Benutzerhandbuch, bevor Sie das Gerät installieren und in Gebrauch nehmen.Lesen Sie das Wartungshandbuch, bevor Sie Reparaturarbeiten am Gerät vornehmen. Das Kältemittel Damit das Klimagerät funktioniert, ist es mit einem speziellen Kältemittel befüllt, das im System zirkuliert. -
Seite 8: Inhaltsverzeichnis
LIEBER KUNDE Herzlichen Glückwunsch zum Erwerb Ihrer mobilen Klimaanlage. Bitte nehmen Sie sich die Zeit, diese Betriebsanleitung zu lesen. Bewahren Sie sie an einem sicheren Ort auf und übergeben Sie die Betriebsanleitung gemeinsam mit dem Gerät, falls erforderlich. INHALTSVERZEICHNIS Sicherheitsanweisungen Installation Verwendungszweck Sicherheitshinweise für die Installation... -
Seite 9: Überblick
ÜBERBLICK Klimaanlage Bedienfeld Führungsgitter Bewegliche Luftleitlamellen Lenkrolle Filterabdeckung Lufteinlass Befestigungshaken Mittelablaufloch Gitter für Wärmeableitungsschlauch 10 Stromkabel 11 Unteres Ablaufloch 12 Fernbedienung 2x AAA/1.5V Batterien Einlegen der Batterien Öffnen Sie das Batteriefach, legen Sie die AAA/1.5V Batterien ein und schließen Sie das Batteriefach wieder. -
Seite 10: Handhabung Des Bedienfelds
Erläuterung der Steuerung über das Bedienfeld Bezeichnungen Bedienfeld Anzeige Kühlmodus Dual-8 Nixie-Röhre +/- Taste Anzeige Entfeuchtungsmodus Anzeige Anzeige Ventilatormodus Ventilatorstufe Schlafmodus- Timer-Taste Modus-Taste Ventilator- ON/OFF Taste Taste Taste Handhabung des Bedienfelds Hinweis: Die Betätigung der Power-Taste wird durch einen Signalton bestätigt. ●... -
Seite 11: Modus-Taste
Modus-Taste Diese Taste drücken, um folgende Modi in dieser Reihenfolge zu durchlaufen: COOL → DRY → FAN COOL: In diesem Modus leuchtet die Anzeige des Kühlmodus auf. Die Dual-8 Nixie-Röhre zeigt die eingestellte Temperatur an. Der Einstellbereich der Temperatur ist 16 °C~30 °C. DRY: In diesem Modus leuchtet die Anzeige des Entfeuchtungsmodus auf. -
Seite 12: Tasten Auf Der Fernbedienung
Tasten auf der Fernbedienung ON/OFF Taste MODE-Taste +/- Taste FAN-Taste X-FAN-Taste SLEEP-Taste TIMER-Taste Erläuterung der Symbole auf der Displayanzeige Timer an Timer aus Signal wird übertragen X-Ventilator- Modus Kühlung Schlafmodus Entfeuchtung Sperre Ventilator Geschwindigkeit einstellen Temperatur Zeit einstellen einstellen DE | 11... -
Seite 13: Erläuterung Der Tasten Der Fernbedienung
Erläuterung der Tasten der Fernbedienung Hinweis: ● Dies ist eine Fernbedienung für den allgemeinen Gebrauch, die für Klimageräte mit verschiedenen Funktionen genutzt werden kann; Wird die Taste für eine Funktion betätigt, die für das Modell nicht verfügbar ist, hält das Gerät die laufende Einstellung bei. - Seite 14 +/- Taste ● + oder - Taste drücken, um die Temperatureinstellung um 1 °C höher oder niedriger zu stellen. Zur schnellen Änderung der Temperatureinstellung über die Fernbedienung, + oder - Taste gedrückt halten. Taste lösen, wenn die gewünschte Temperatureinstellung erreicht ist. ●...
-
Seite 15: Erläuterung Der Tastenkombinationen Und Ihrer Funktionen
TIMER Taste ● Bei eingeschaltetem Gerät diese Taste drücken, um den Timer auszuschalten. Daraufhin blinken die Symbole T-OFF und H. Innerhalb von 5 Sek. + oder - Taste drücken, um die Zeit zur Deaktivierung des Timers zu verändern. + oder - Taste drücken, um die Zeiteinstellung um eine 1/2 Std. vor- oder zurückzustellen. -
Seite 16: Beleuchtung
Beleuchtung Im Switch-On oder Switch-Off Status die „+“ und „FAN“ Tasten gleichzeitig 3 Sek. lang gedrückt halten, um die Lampe ein- oder auszuschalten und den Code zu versenden. Nach Einschaltung des Geräts ist die Beleuchtung standardmäßig eingeschaltet. Betriebsanleitung Gerät an den Strom anschließen, dann „ON/OFF“-Taste auf der Fernbedienung drücken, um das Klimagerät einzuschalten. -
Seite 17: Reinigung Und Wartung
REINIGUNG UND WARTUNG Warnung: Vor der Reinigung der Klimaanlage stets das Gerät ausschalten und den Netzstecker ziehen. Gefahr durch Stromschlag! Äußeres Gehäuse und Gitter Das Gehäuse mit einem weichen Tuch reinigen; falls erforderlich, mit neutralen Reinigungsmitteln. Verwenden Sie keine flüchtigen Flüssigkeiten oder Scheuerpulver. Reinigen Sie das Gitter mit einer weichen Bürste. -
Seite 18: Störungssuche
STÖRUNGSSUCHE Problem Mögliche Ursache Lösung Gerät funktioniert Stromausfall Überprüfen Sie die Stromversorgung. Loser Netzstecker Stecken Sie den Stecker richtig ein. nicht Gerät zu schnell nach dem Warten Sie 3 Minuten, bevor Sie das Gerät Anhalten gestartet wieder einschalten. Schlechte Leistung Zu geringe Stromleistung Überprüfen Sie die Stromversorgung. - Seite 19 Störungscode Ursache Lösung Gehäuse weist Kondenswasser • E ntfernen Sie das Wasser. • W enn die Fehlfunktion andauert, wenden Sie sich bitte an den Kundendienst. Fehlfunktion des Bitte wenden Sie sich an den Umgebungstemperatur-Sensors Kundendienst. Fehlfunktion des Bitte wenden Sie sich an den Verdunstungstemperatursensors Kundendienst.
-
Seite 20: Sicherheitshinweise Für Die Installation
SICHERHEITSHINWEISE FÜR DIE INSTALLATION • Das Gerät von starken • Befolgen Sie den Wärmequellen, Dämpfen sowie nationalen elektrischen brennbaren, schwefelhaltigen oder Sicherheitsbestimmungen bei der explosiven Gasen fernhalten. Installation des Gerätes. • Das Gerät von Hochfrequenz- • Wenn das Netzkabel beschädigt Geräten (z.B. -
Seite 21: Zubehör
ZUBEHÖR Halterungsteile a und b und c 2x Kabelhaken 3x Schrauben Kohlefilter Ablaufschlauch- Verbindungsstück Rohrschelle Rohrbügel Gummistopfen Ablaufschlauch 10 Wärmeableitungsrohr Mehr Zubehör finden Sie unter „Fenster-Installation“ Filterabdeckung Lufteinlass Mittlere Ablauföffnung Befestigungshaken Nut für Wärmeableitungsschlauch Befestigungspunkte für die Kabelbefestigungshaken Befestigungspunkt für die Ablaufschlauch-Rohrschelle Untere Ablauföffnung Die Montage der Kabelhaken... -
Seite 22: Installation Wasserableitung
INSTALLATION WASSERABLEITUNG Ableitungsoption an der unteren Ablauföffnung. Entfernen Sie den Gummistopfen von der Ablauföffnung. Schieben Sie den Ablaufschlauch über die Ablauföffnung, bis diese vollständig in den Schlauch eingeführt ist. Sichern Sie den Ablaufschlauch an der Ablauföffnung mit Hilfe eines Rohrbügels. Installation der Rohrschelle Um den Ablaufschlauch zu befestigen, befestigen Sie die Rohrschelle des... - Seite 23 Ableitungsoption an der mittleren Ablauföffnung Das Kondenswasser kann automatisch von der mittleren Ablauföffnung über einen Schlauch mit einem Innendurchmesser von 14 mm in einen Bodenablauf entleert werden (nicht im Lieferumfang enthalten). Entfernen Sie die Kappe von der Ablauföffnung durch Drehen gegen den Uhrzeigersinn. Entfernen Sie den Gummistopfen von der Ablauföffnung.
-
Seite 24: Wärmeableitungsrohr
WÄRMEABLEITUNGSROHR Wärmeableitungsrohr installieren Montage: 1. Verbindungsstück a und b durch leichten Druck miteinander verbinden. Beachten Sie die Verbindungsstellen von a und b. Befestigen Sie das Verbindungsstück am Wärmeableitungsschlauch durch vorsichtiges Drehen im Uhrzeigersinn. 2. Befestigen Sie das Verbindungsstück c am anderen Ende des Wärmeableitungsschlauchs durch vorsichtiges Drehen im Uhrzeigersinn. -
Seite 25: Betriebstest
Sie AUTO, COOL, DRY und FAN und überprüfen Sie, ob das Gerät normal arbeitet. Hinweis: Wenn die Umgebungstemperatur unter 16°C sinkt, kann das Gerät nicht im Kühlmodus arbeiten. TECHNISCHE DATEN GPC09AM/GPC09AM CH Modell Bemessungsspannung 220-240 V~ Nennfrequenz 50 Hz Phasen... -
Seite 26: Fenstermontage
FENSTERMONTAGE Fensterinstallationszubehör Fenstermontageschienen (3) Fensterhaken Schaumring A Schaumband B (2) Optionales Zubehör Stützteile (2) Regenschutz Schutzgitter Schraube (2) Bolzen (4x) 10 Unterlegscheibe (4x) 11 Federscheibe (4x) 12 Schraubenmutter (4x) Installation an einem vertikalen Schiebefenster mit einer Höhe von weniger als 520 mm 1. - Seite 27 Installation an einem Schiebefenster mit einer inneren Breite zwischen 950 mm und 1.440 1. Befestigen Sie den Verlängerungsrahmen (c) am Schieberahmen mit den Schrauben (d). 2. Öffnen Sie den Fensterflügel und setzen Sie die Fensterscheibe (b) in den Fensterrahmen. Schieben Sie das Schiebe-(a) unddas Verlängerungselement (c), bis sie in der Höhe perfekt in den Fensterrahmen passen.
