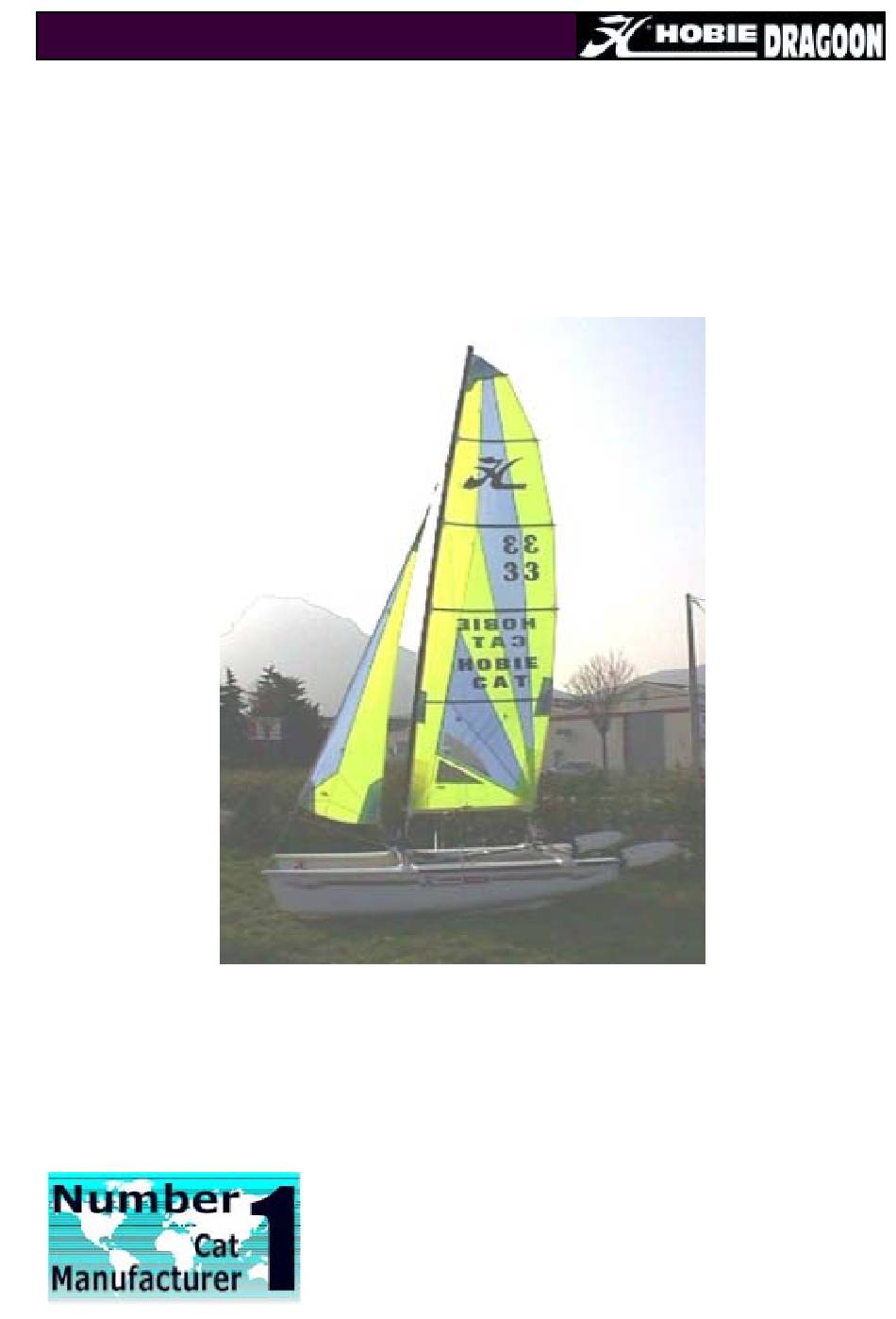

AUFBAUANLEITUNG
HOBIE CAT EUROPE
ZI Toulon Est, BP 250
83078 Toulon cedex 9, France
Tel : +33 (0)494 08 78 78 - Fax : +33 (0)494 08 13 99
Email : hobie.cat@wanadoo.fr - http://www.hobie-cat.com
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hobie DRAGOON

  • Seite 1 AUFBAUANLEITUNG HOBIE CAT EUROPE ZI Toulon Est, BP 250 83078 Toulon cedex 9, France Tel : +33 (0)494 08 78 78 - Fax : +33 (0)494 08 13 99 Email : hobie.cat@wanadoo.fr - http://www.hobie-cat.com •...
  • Seite 2: Inhaltsverzeichnis

    Sicherheit ..........17 ! Blöcke, Kleinteile ! Tauwerktasche ! Kabelbeutel Notwendiges Werkzeug 2 x 10’ Schlüssel 1 x Kombizange ACHTUNG - GEFAHR ALUMINIUMMAST Bleiben Sie fern von Es ist zu empfehlen, den Hobie Dragoon Hochspannungsleitungen ! zu zweit aufzubauen. •...
  • Seite 3: Kabel & Tauwerk

    KABEL & TAUWERK KABEL 1. Wanten mit Locheisenschutz 2. Trapezkabel 3. Pigtail, Vorstag und Fockfall TAUWERK 6. Fockfall 1. Aufrichtleine 2. Großschot 7. Fock Trimmtampen 8. Cunninghamleine (Vorliekleine) 3. Fockschot 9. Trapezleine 4. Großfall 5. Trampolinleine •...
  • Seite 4: Blockwerk, Kleinteile & Trampolin

    BLOCKWERK, KLEINTEILE & TRAMPOLIN BLOCKWERK & KLEINTEILE : 10 Fockblöcke mit Schäkel 1 Großschot-Knarrblock 11 Holm-Montagekit 2 Großschot-Topblock mit Haken 12 Verbindungsgelenk TCM 3 Ruderbolzen, Nylonscheibe, Ring- splint 4 Wantenspanner, Wirbel, Bolzen und Ringsplint 5 Rollfocksystem 6 Cunningham-Block mit Haken 7 Ablassschraube 8 Schäkel 9 Teflonscheibe...
  • Seite 5: Zusammenbau Der Rümpfe

    RÜMPFE ZUSAMMENBAU DER RÜMPFE Legen Sie die Rümpfe parallel auf den Boden ungefähr 1,5 m auseinander. Dann nehmen Sie den Vorderholm, den Achterholm, bei dem Sie bereits den Achterstreifen vom Trampolin eingeführt haben sowie den kleinen Beutel mit den Teilen für die Holm-Montage (Schrauben, Ankerbolzen und den ‚Allen’...
  • Seite 6 RÜMPFE Siehe Skizze auf der nächsten Seite hinsichtlich Ankerbolzen und Schrauben. Nun nehmen Sie eine kurze Schraube und einen Ankerbolzen mit Gewinde. Die Schraube geben Sie runter durch das Loch im Eck- gehäuse und dann in gerader Linie in das Loch im Ankerbolzen, leicht anschrauben.
  • Seite 7 RÜMPFE lange Schraube kurze Schraube ANKERBOLZEN & SCHRAUBEN Ankerbolzen ohne Ge- winde Ankerbolzen mit Gewinde •...
  • Seite 8: Einlegen Des Trampolins

    TRAMPOLINE EINLEGEN DES TRAMPOLINS Nehmen Sie die die linke vordere Trampolinecke und schieben Sie die obere Kante in die Trampolinschiene des Vorderholms. Dabei ist es einfacher, wenn eine Person das Trampolin in die Schiene schiebt, während die andere Person am Trampolin zieht. Das Trampolin ganz bis zur linken Seite rüberziehen. Den gleichen Vor- gang mit der rechten Trampolinseite wiederholen.
  • Seite 9: Zusammenbau Der Ruderanlage

    RUDERANLAGE ZUSAMMENBAU DER RUDERANLAGE Die Teile der Ruderanlage sind mit roten (links) und grünen (rechts) Markierungen ge- kennzeichnet. Es dürfen auf keinen Fall verschie- den gekennzeichnete Teile vermischt werden. Le- gen Sie sich die beiden Ruderbolzen, die zwei Nylonscheiben und die 4 Ringsplinte bereit. Dann nehmen Sie das rechte Ruder, legen eine Nylon- scheibe so wie es die Abbildung zeigt ein und passen die Löcher des Ruderkopfes am Beschlag...
  • Seite 10: Mast & Rigg

    MAST Mast und Rigg Nehmen Sie die Fall-Leinen vom Großsegel und der Fock aus der Tauwerktasche. Das Fall-Kabel vom Großsegel ausrollen, das oben am Mast aufgerollt ist. Die Fall-Leine vom Großsegel mit einem Palstek Knoten an der Kausche am Ende des Fall-Kabels befestigen.
  • Seite 11 MAST Mastvorbereitung Legen Sie den Mast mit dem Mastfuß in Richtung Bug auf das Boot (geben Sie etwas Pappe o.a. unter den Mast, um Beschädigungen zu vermeiden. Nehmen Sie den Beutel mit Wantenspannern, Wantenwirbel, Stif- ten und Ringsplinten. Befestigen Sie einen Wantenwirbel mit ei- nem Stift und einem Ringspling unten an jedem Wantenspanner.
  • Seite 12 MAST/MAT TRAPEZ Jetzt, wo der Mast gesichert ist, können die Trapezkabel mit den Griffen, Trapezstoppern und den Trapez- leinen ausgestattet werden, wie es die Abbildung zeigt. Mit einem Palstek Knoten sichern Sie die Trapez- leinen an den Trapezgummizügen. Die Trapezhöhe kann man mit dem Trapezstopper einstellen. Nun kann das Rigg gespannt werden.
  • Seite 13: Großsegel

    GROßSEGEL Breiten Sie das Großsegel auf einer sauberen Flache aus. Nehmen Sie die Latten und schieben Sie diese in die entspre- chende Lattentasche. Achten Sie darauf, dass die längste Latte in die zweite Lattentasche von unten angefangen kommt. Befestigen Sie jede Latte in ihrer Tasche mit den Lattenbändseln und Klips, wie es die Abbildung zeigt. Schie- ben Sie die Latte fest in der Tasche durch, damit Falten von der Tasche verschwinden.
  • Seite 14: Fock

    FOCK Die Fock ausrollen und den Kopf mit einem der geliefer- ten Schäkel an das Fockfall anschäkeln. Den oberen Klip am Vorstag befestigen. Nun ziehen Sie am Fall und setzen das Segel indem Sie nach und nach jeden Klip am Vorstag einhängen.
  • Seite 15: Großschotführung

    GROßSCHOT Legen Sie den dreifachen Knarrblock und den dreifachen Topblock zueinander, wie es die Ab- bildung zeigt. Folgen Sie aufmerksam der Führung, so wie es die Abbildungen zeigen, dann dürften Sie keine Probleme haben. Achten Sie darauf, dass die Seile sich bei dieser 6:1 Führung weder überkreuzen noch verwickeln.
  • Seite 16: Cunningham/Aufrichtleine

    Cunningham/Aufrichtleine Cunningham ⇒ Nehmen Sie die Cunninghamleine und den doppelten Block mit Haken. ⇒ Befestigen Sie den Haken am Hals vom Großsegel. ⇒ Befestigen Sie ein Ende der Cunnin- ghamleine an der Klemme, die sich unten an der Mastnut vom Großsegel befindet. ⇒...
  • Seite 17: Sicherheit

    SICHERHEIT SICHERHEIT & WARNHINWEISE BITTE VOR DEM SEGELN GUT DURCHLESEN ! Ob an Land oder auf dem Wasser, halten Sie sich im- " mer von Stromleitungen entfernt . Der Kontakt vom Mast mit Hochspannungsleitungen kann schwere Ver- letzungen sogar den Tod verursachen. Nicht segeln, wenn Sie unter Einfluss von Alkohol "...
