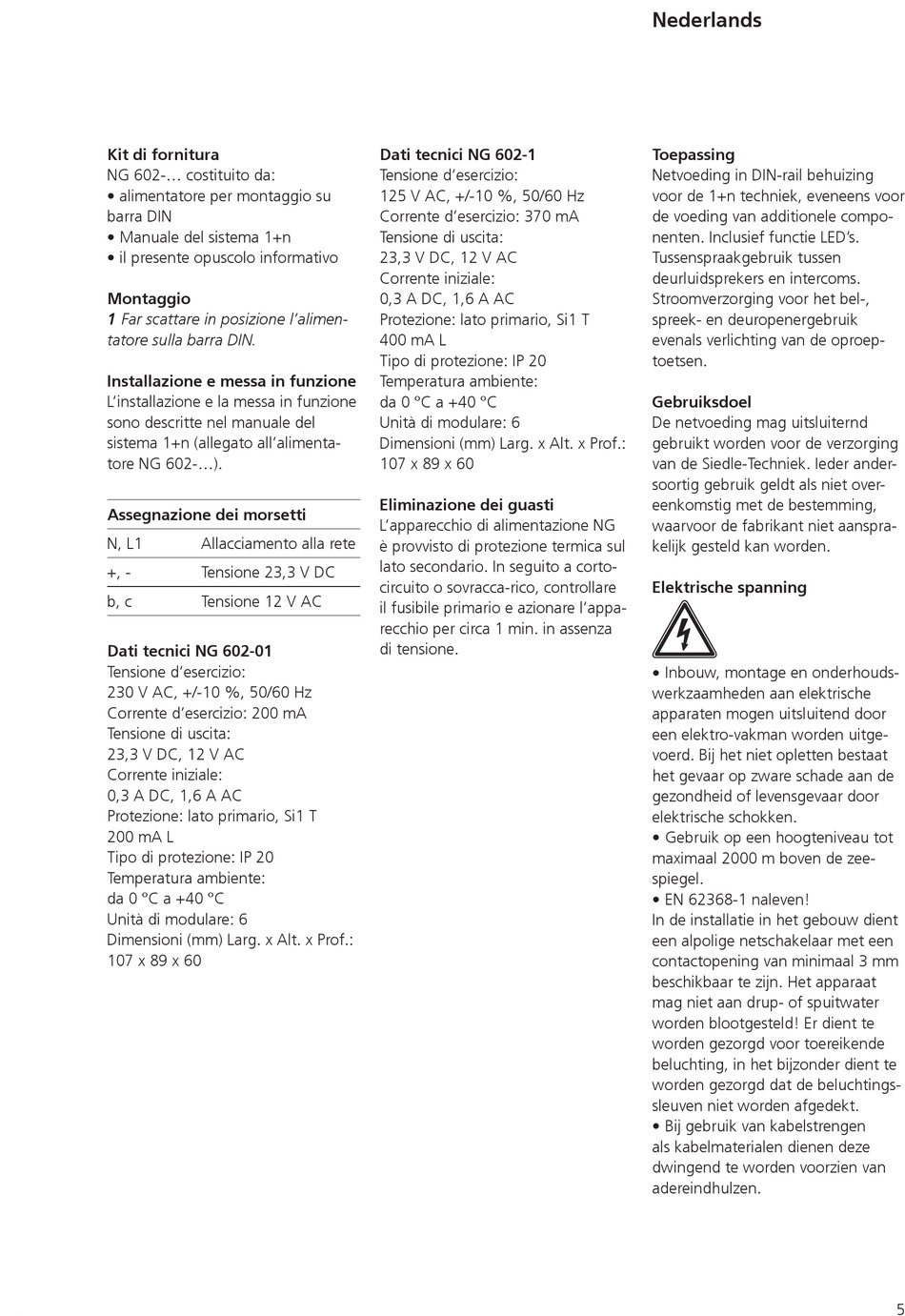

Kit di fornitura
NG 602-... costituito da:
• alimentatore per montaggio su
barra DIN
• Manuale del sistema 1+n
• il presente opuscolo informativo
Montaggio
1 Far scattare in posizione l'alimen-
tatore sulla barra DIN.
Installazione e messa in funzione
L'installazione e la messa in funzione
sono descritte nel manuale del
sistema 1+n (allegato all'alimenta-
tore NG 602-...).

Assegnazione dei morsetti

N, L1 Allacciamento alla rete
+, - Tensione 23,3 V DC
b, c Tensione 12 V AC
Dati tecnici NG 602-01
Tensione d'esercizio:
230 V AC, +/-10 %, 50/60 Hz
Corrente d'esercizio: 200 mA
Tensione di uscita:
23,3 V DC, 12 V AC
Corrente iniziale:
0,3 A DC, 1,6 A AC
Protezione: lato primario, Si1 T
200 mA L
Tipo di protezione: IP 20
Temperatura ambiente:
da 0 °C a +40 °C
Unità di modulare: 6
Dimensioni (mm) Larg. x Alt. x Prof.:
107 x 89 x 60
Dati tecnici NG 602-1
Tensione d'esercizio:
125 V AC, +/-10 %, 50/60 Hz
Corrente d'esercizio: 370 mA
Tensione di uscita:
23,3 V DC, 12 V AC
Corrente iniziale:
0,3 A DC, 1,6 A AC
Protezione: lato primario, Si1 T
400 mA L
Tipo di protezione: IP 20
Temperatura ambiente:
da 0 °C a +40 °C
Unità di modulare: 6
Dimensioni (mm) Larg. x Alt. x Prof.:
107 x 89 x 60
Eliminazione dei guasti
L'apparecchio di alimentazione NG
è provvisto di protezione termica sul
lato secondario. In seguito a corto-
circuito o sovracca-rico, controllare
il fusibile primario e azionare l'appa-
recchio per circa 1 min. in assenza
di tensione.
Nederlands
Toepassing
Netvoeding in DIN-rail behuizing
voor de 1+n techniek, eveneens voor
de voeding van additionele compo-
nenten. Inclusief functie LED's.
Tussenspraakgebruik tussen
deurluidsprekers en intercoms.
Stroomverzorging voor het bel-,
spreek- en deuropenergebruik
evenals verlichting van de oproep-
toetsen.
Gebruiksdoel
De netvoeding mag uitsluiternd
gebruikt worden voor de verzorging
van de Siedle-Techniek. Ieder ander-
soortig gebruik geldt als niet over-
eenkomstig met de bestemming,
waarvoor de fabrikant niet aanspra-
kelijk gesteld kan worden.

Elektrische spanning

• Inbouw, montage en onderhouds-
werkzaamheden aan elektrische
apparaten mogen uitsluitend door
een elektro-vakman worden uitge-
voerd. Bij het niet opletten bestaat
het gevaar op zware schade aan de
gezondheid of levensgevaar door
elektrische schokken.
• Gebruik op een hoogteniveau tot
maximaal 2000 m boven de zee-
spiegel.
• EN 62368-1 naleven!
In de installatie in het gebouw dient
een alpolige netschakelaar met een
contactopening van minimaal 3 mm
beschikbaar te zijn. Het apparaat
mag niet aan drup- of spuitwater
worden blootgesteld! Er dient te
worden gezorgd voor toereikende
beluchting, in het bijzonder dient te
worden gezorgd dat de beluchtings-
sleuven niet worden afgedekt.
• Bij gebruik van kabelstrengen
als kabelmaterialen dienen deze
dwingend te worden voorzien van
adereindhulzen.
