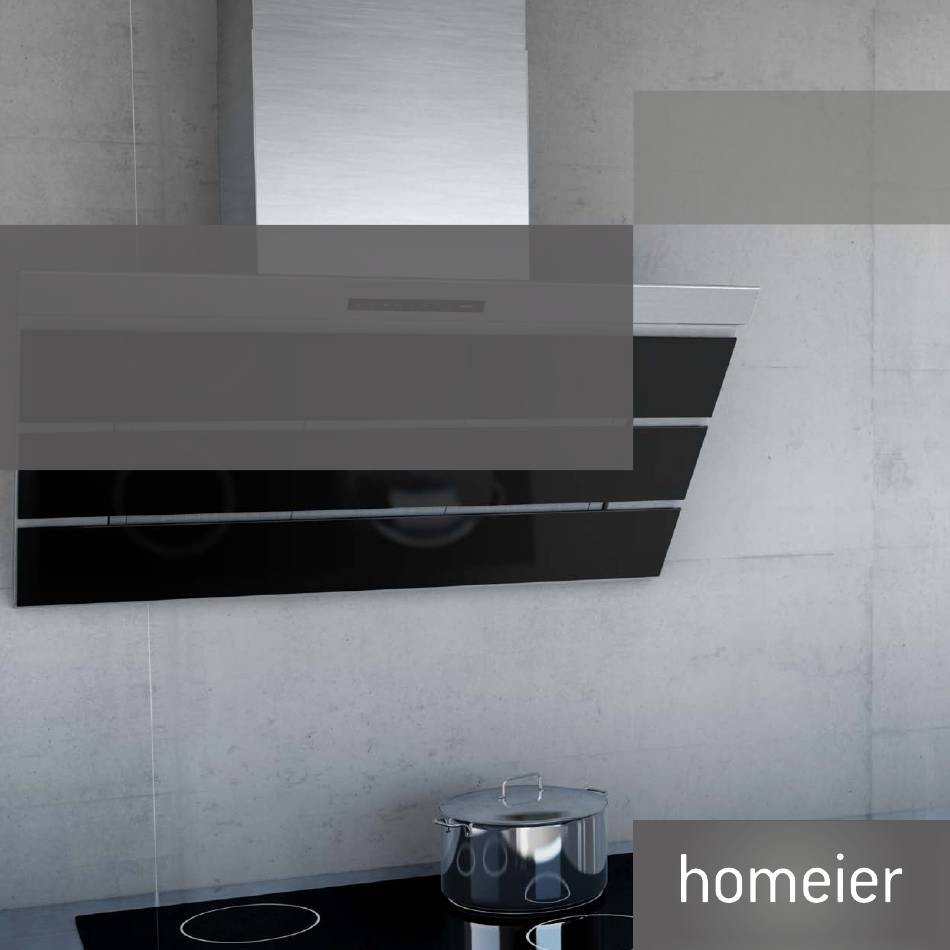

- Seite 1 Kopffreihaube COLLADO BEDIENUNGSANLEITUNG...
- Seite 2 Eine gute Küche ist das Fundament allen Glücks. Auguste Escoffier (1846 – 1935...
-
Seite 3: Inhaltsverzeichnis
Inhalt VERStEhEn – BEnUtZEn – COMFORt GEnIESSEn � � � � � � � � � � � 5 Bekommt Ihre Küche genug Luft? Vor dem Kochen Ruhig und entspannt kochen Nach dem Kochen FüR IhRE SIChERhEIt � � � � � � � � � � � � � � � � � � � � � � � � � � 13 aUFBaU dES GERätS �... -
Seite 5: Verstehen - Benutzen - Comfort Geniessen
VERStEhEn – BEnUtZEn – COMFORt GEnIEßEn Vielen Dank für Ihren Kauf und Ihr Vertrauen in ein homeier Qualitätsprodukt Sie haben eine gute Wahl getroffen Wir empfehlen Ihnen, die Bedienungsanleitung vor der ersten Inbetriebnahme Ihrer Dunstabzugshaube zu lesen In diesem ersten Kapitel erhalten Sie wichtige Hintergrundinformationen zum Thema Küchenlüftung und zum optimalen Einsatz Ihrer Dunstabzugshaube in jeder... -
Seite 6: Abluftbetrieb
VERSTEHEN – BEN�T�EN – ���F�RT GENIESSEN abluftbetrieb Ihre Dunstabzugshaube im Abluftbetrieb führt die gereinigte Raumluft nach außen und benötigt die gleiche �enge an frischer Luft Diese frische Luft wird auch als �uluft bezeichnet Ist die �enge der �uluft in der freien Nachströmung behindert, kann sich das auf verschiedene Arten negativ auswirken: ƒ... - Seite 7 VERSTEHEN – BEN�T�EN – ���F�RT GENIESSEN Diese Auswirkungen haben Einfluss auf die Luftbilanz der gegebenenfalls vorhande- nen kontrollierten Wohnungslüftung �ft kommt diese «Ersatzluft» auch durch Lüftungsschächte in Bad/W� und/oder Versorgungsschächte für die Elektro- und Heizungsinstallation Als Folge der sinkenden Luftqualität kann Schimmel in Ritzen und Fugen entste- hen Dies verursacht unangenehme Gerüche und kann langfristig zu kostspieligen Bauschäden führen achten Sie daher immer darauf, dass Ihre Küche ausreichend und kontrol-...
-
Seite 8: Umluftbetrieb
Der Fettfilter aus Metall nimmt die groben Fettanteile der Abluft beim Kochen auf und muss regelmäßig gereinigt werden. Das Filtermedium in den Geruchsfilterkas- setten adsorbiert die verbleibenden gasförmigen Gerüche homeier Geruchsfilterkassetten haben bei durchschnittlicher Kochtätigkeit eine Lebensdauer von drei Jahren Im �mluftbetrieb ist es wichtig, dass Sie die Dunstabzugshaube nach dem Kochen im Nachlaufbetrieb eingeschaltet lassen, damit sich das Filtermedium in den Geruchsfilterkassetten regenerieren kann. -
Seite 9: Vor Dem Kochen
VERSTEHEN – BEN�T�EN – ���F�RT GENIESSEN Vor dem Kochen �m einen optimalen Wirkungsgrad zu erreichen, schalten Sie den Dunstab- zug bereits 1–2 �inuten vor dem Kochvorgang ein So kann sich die Strömung aufbauen, der Dunst wird rechtzeitig abgeführt und eine Geruchsentwicklung vermieden Verwenden Sie Ihre Dunstabzugshaube auch, um andere störende Gerüche zu reduzieren, zum Beispiel von:... -
Seite 10: Ruhig Und Entspannt Kochen
VERSTEHEN – BEN�T�EN – ���F�RT GENIESSEN Ruhig und entspannt kochen Sie können die Dunstströmung der abgesaugten Luft leicht beein flussen, wenn Sie die folgenden Empfehlungen beachten: Vermeiden Sie schnelle Bewegungen um den Herd Öffnen Sie die Deckel der Töpfe und Pfannen langsam nach oben Legen Sie die geöffneten Deckel unter der Dunstabzugshaube ab Öffnen und schließen Sie nahe gelegene Türen nicht ruckartig... - Seite 11 VERSTEHEN – BEN�T�EN – ���F�RT GENIESSEN Passen Sie die Leistungsstufe Ihrer Dunstabzugshaube an die jeweilige Kochsituation an Kochsituation empfohlene leistungsstufe Speisen warmhalten ƒ ƒ Raum belüften ƒ Kochen auf einer Herdplatte Einsatz des Backofens ƒ Kochen auf mehreren Herdplatten ƒ ƒ...
-
Seite 12: Nach Dem Kochen
VERSTEHEN – BEN�T�EN – ���F�RT GENIESSEN nach dem Kochen Schalten Sie Ihre Dunstabzugshaube nach dem Kochen nicht sofort aus Herumstehende Pfannen und Schüsseln verbreiten auch nach dem Kochen noch Gerüche Besonders Bratpfannen sollten auch in leerem, schmutzigem �ustand unter der Dunstabzugshaube stehen Auch auf der kleinsten Leistungsstufe wird die Raumluft noch gereinigt und das Filtermedium in den Geruchsfilterkassetten kann sich regenerieren. -
Seite 13: Für Ihre Sicherheit
Elektrische Gefahren vermeiden Arbeiten an Bauteilen mit elektrischer Spannung sind gefährlich Lassen Sie Änderungen nur von einem qualifizierten, ausgebildeten homeier Kundendienst-Techniker oder durch den Elektro-Installateur durchführen Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Fett filtern. Schalten Sie vor Arbeiten hinter der Innenschale die Netzsicherung der Dunstab-... -
Seite 14: Bestimmungsgemäß Verwenden
Stellen Sie immer eine ausreichend kontrollierte Frischluftzufuhr sicher Diese erreichen Sie z B mit Fensterkontaktschaltern �iehen Sie zur Beurteilung den zuständigen Schornsteinfeger hinzu oder wenden Sie sich an den homeier Kundendienst Bestimmungsgemäß verwenden Verwenden Sie Ihre Dunstabzugshaube nur zum Absaugen und Reinigen der Raumluft in Küche oder Wohnraum... -
Seite 15: Aufbau Des Geräts
aUFBaU dES GERätS Bedienteile und anzeigen Bedienteil ein-/ausschalten Beleuchtung ein-/ausschalten Anzeige Wartungsintervall Nachlauf ein-/ausschalten Leistungsstufe 1 ein-/ausschalten Leistungsstufe 2 ein-/ausschalten Leistungsstufe 3 ein-/ausschalten Intensivstufe ein-/ausschalten... - Seite 16 A�FBA� DES GERäTS Filter und Beleuchtung Geruchsfilter Beleuchtung Fettfilter...
-
Seite 17: Bedienen
BEdIEnEn luft absaugen Bedienteil ein- und ausschalten Tippen Sie in die Vertiefung Das Bedienteil ist eingeschaltet Tippen Sie nochmals in die Vertiefung Das Bedienteil ist ausgeschaltet absaugleistung einstellen Sie können an Ihrer Dunstabzugshaube vier verschiedene Leistungsstufen wählen ƒ Die Leistungsstufe 1 entspricht der minimalen Absaugleistung Die Leistungsstufe 3 entspricht der maximalen Absaugleistung für den normalen ƒ... - Seite 18 BEDIENEN nachlauf ein- und ausschalten nachlauf einschalten Drücken Sie bei einer aktiven Leistungsstufe die Taste Der Nachlauf für die aktuelle Leistungsstufe ist eingeschaltet Die aktive Leis- tungsstufe blinkt und die Taste leuchtet Der Lüfter schaltet sich nach folgenden voreingestellten �eiten automatisch ab: Leistungsstufe 1 nach 120 �inuten ƒ...
-
Seite 19: Beleuchtung Ein- Und Ausschalten
BEDIENEN Beleuchtung ein- und ausschalten Drücken Sie die Taste Die Beleuchtung ist eingeschaltet Drücken Sie erneut die Taste Die Beleuchtung ist ausgeschaltet anzeige Reinigungsintervall Fettfilter Anzeige Reinigungsintervall Fettfilter Die Taste blinkt im ausgeschalteten �ustand Anzeige Reinigungsintervall Fettfilter zurücksetzen Drücken Sie die Taste bei ausgeschaltetem Gerät für ca 5 Sekunden Die Anzeige Reinigungsintervall Fettfilter wird zurückgesetzt. -
Seite 20: Anzeige Wartungsintervall
BEDIENEN anzeige Wartungsintervall anzeige Wartungsintervall Die Taste blinkt im ausgeschaltetem �ustand Wir empfehlen Ihnen folgende Schritte durchzuführen, damit Ihre Dunstabzugs- haube dauerhaft einwandfrei funktioniert: Entfernen und überprüfen Sie die Fettfilter. Sind die Fettfilter noch nie ausgewechselt worden, empfehlen wir diese auszuwech seln, um die optimale Absaugleistung und Fettabscheidung weiterhin zu gewähr- leisten Entfernen und Reinigen Sie die Innenschale... -
Seite 21: Reinigen Und Warten
REInIGEn Und WaRtEn dunstabzugshaube reinigen Wir empfehlen Ihnen, die Dunstabzugshaube regelmäßig zu reinigen Warnung! Elektrische Spannung Schwere Verletzungen oder Tod durch elektrische Spannung Schalten Sie vor Entnahme der Innenschale die Netz sicherung der Duns- tabzugshaube stromlos Vorsicht! Bruchgefahr und empfindliche Oberfläche Beschädigung der Dunstabzugshaube Lösen Sie keine Schrauben am Glas Diese sind mit Drehmoment festge- zogen und mit Schraubensicherungsmittel versehen... -
Seite 22: Fettfilter Reinigen
REINIGEN �ND WARTEN Fettfilter reinigen Wir empfehlen Ihnen, die Fettfilter beim Aufleuchten der Anzeige Reinigungsinter- vall Fettfilter, spätestens jedoch alle 3–4 Wochen zu reinigen (im Geschirrspüler oder von Hand in heißem Wasser mit fettlösendem �niversalreiniger) Vorsicht! Empfindliche Oberfläche Beschädigung der Fettfilter. Reinigen Sie die Fettfilter nicht mit einer Bürste. - Seite 23 REINIGEN �ND WARTEN Fettfilter entnehmen Decken Sie das Kochfeld ab, damit es durch herabfallende Gegenstände nicht beschädigt wird Greifen Sie die Glasabdeckung seitlich oben und ziehen Sie diese nach unten Entnehmen Sie den Fettfilter nach vorne ...
- Seite 24 REINIGEN �ND WARTEN Fettfilter reinigen Im Geschirrspüler Reinigen Sie stark verschmutzte Fettfilter ohne Geschirr im Geschirrspüler. Wir empfehlen, die Fettfilter vorher mit einem fettlösenden Universalreiniger einzus- prühen und kurz einwirken zu lassen Manuell spülen Weichen Sie die Fettfilter in heißem Wasser mit fettlösendem Universalreiniger ca. 4 Stunden ein Spülen Sie die Fettfilter mit Wasser gründlich ab.
- Seite 25 REINIGEN �ND WARTEN Fettfilter einsetzen Legen Sie die Fettfilter mit dem Griff nach oben ein Schließen Sie die Glasabdeckung ...
-
Seite 26: Geruchsfilterkassetten Kontrollieren / Auswechseln
REINIGEN �ND WARTEN Geruchsfilterkassetten kontrollieren / auswechseln (nur bei dunstabzugshauben mit Umluftbetrieb möglich) Beim Aufleuchten der Anzeige Wartungsintervall empfehlen wir Ihnen: visuelle Kontrolle der Geruchsfilter auf Oberflächenverschmutzung ƒ ƒ Austausch der Geruchsfilter nach maximal 3 Jahren Fettfilter entnehmen Decken Sie das Kochfeld ab, damit es durch herabfallende Gegenstände nicht beschädigt wird Entnehmen Sie den Fettfilter wie in diesem Kapitel unter «Fettfilter reinigen»... - Seite 27 REINIGEN �ND WARTEN Innenschale entnehmen Warnung! Elektrische Spannung Schwere Verletzungen oder Tod durch elektrische Spannung Schalten Sie vor Arbeiten hinter der Innenschale die Netz sicherung der Dunstabzugshaube stromlos Greifen Sie die Glasabdeckungen oben und ziehen Sie diese nach unten ...
- Seite 28 REINIGEN �ND WARTEN Geruchsfilterkassetten entnehmen Drehen Sie die Befestigungsschraube mit einem Schlitzschraubenzieher um 90°. Entnehmen Sie die Bodenfilterkassette nach unten. Drücken Sie die vordere Geruchsfilterkassette leicht nach hinten, bis diese ausrastet und ziehen Sie diese nach unten heraus ...
- Seite 29 REINIGEN �ND WARTEN Drücken Sie die seitlichen Geruchsfilterkassetten leicht nach innen und ziehen Sie die Geruchsfilterkassetten nach unten heraus. ...
- Seite 30 REINIGEN �ND WARTEN neue Geruchsfilterkassetten einsetzen Setzen Sie die oberen Führungsnocken der seitlichen Geruchsfilterkassetten in die Führungsschlitze ein und schieben Sie diese nach oben Rasten Sie die unteren Führungsnocken ein, indem Sie die Geruchsfilterkassetten nach außen drücken ...
- Seite 31 REINIGEN �ND WARTEN Setzen Sie die Führungsnocken der unteren Bodenfilterkassette in die hinte- ren Führungsschlitze ein und drücken Sie diese nach oben Stellen Sie sicher, dass die Bodenfilterkassette bündig abschließt. Setzen Sie einen Schlitzschraubendreher in die Schraube und drücken Sie diese mit leichtem Druck nach oben, bis sie spürbar einrastet ...
-
Seite 32: Leuchtmittel
Ihre Dunstabzugshaube verfügt über Leuchtmittel der neuesten LED-Technologie Diese sind weitgehend wartungsfrei Sollte es wider Erwarten trotzdem zu einem Ausfall kommen, darf ein Austausch oder eine Reparatur nur durch den Kunden- dienst ausgeführt werden Durch �anipulationen, die nicht durch homeier Fachper- sonal ausgeführt werden, erlischt der Garantieanspruch... -
Seite 33: Kundendienst
KUndEndIEnSt homeier küchentechnik GmbH Lichtenfelser Straße 9 93057 Regensburg Germany Telefon +49-941 / 696833-30 Telefax +49-941 / 696833-31 service@homeier com �ur schnellen Bearbeitung Ihrer Servicemeldung benötigen wir genaue Angaben zu Ihrer Dunstabzugshaube Typenbezeichnung (z B HD� ƒ Artikelnummer (8400 ƒ... -
Seite 34: Störungen Beheben
StöRUnGEn BEhEBEn Die nachfolgende übersicht hilft Ihnen, mögliche Störungen an Ihrer Dunstab- zugshaube zu beseitigen Störung Ursache abhilfe dunstabzugshaube lässt sich keine Netzspannung Netzsicherung prüfen, nicht einschalten ggf einschalten Anschlussdose durch Elektriker prüfen lassen lüfter lässt sich nicht Steckverbindung Steckverbindung hinter der einschalten unterbrochen Innenschale auf korrekten Sitz prüfen... - Seite 35 STÖR�NGEN BEHEBEN Störung Ursache abhilfe Saugleistung nicht Fettfilter ist gesättigt Fettfilter reinigen, ggf. ersetzen. ausreichend, dunstabzugshaube riecht unangenehm Rückstauklappe öffnet Rückstauklappe prüfen nicht Ausblasgitter oder Ausblasgitter/Rohrleitungen prüfen, Rohrleitung verstopft ggf reinigen Geruchsfiltration nicht Umlufthaube: Geruchsfilterkassetten auswechseln. ausreichend Filtermedium in den Geruchsfilterkassetten ist gesättigt durch die dunstabzugshaube...
-
Seite 36: Technische Daten
tEChnISChE datEn collado Breite in cm Tiefe in cm Gewicht netto in kg Leistungsstufen Luftleistung min in m Schallleistungspegel min in dB(A)* Luftleistung max in m Schallleistungspegel max in dB(A)* Luftleistung intensiv in m Schallleistungspegel intensiv in dB(A)* Leistungsaufnahme �otor in Watt Beleuchtung Spannungsversorgung 230 V, 50 Hz... -
Seite 37: Entsorgen
EntSORGEn �nsere Dunstabzugshauben enthalten keine �mwelt gefährdenden Stoffe und erfüllen die Richtlinie 2012/19/E� der Europäischen �nion über «Elektro- und Elektronik-Altgeräte» (WEEE-Richtlinie) zum ungefährlichen Recycling Entsorgen Sie die Dunstabzugshaube über Ihren Fachändler oder den Hersteller Bei weiteren Fragen steht Ihnen der Fachhändler, bei dem Sie diese Dunstab- zugshaube erworben haben, oder unser Kundendienst zur Verfügung Wir danken Ihnen, dass Sie damit zum Schutz der �mwelt beitragen... - Seite 38 GmbH Lichtenfelser Str. 9 93057 Regensburg - Germany Tel. +49 (0) 941 - 69 68 33 80 Fax +49 (0) 941 - 69 68 33 81 service@homeier.com homeier.com...
