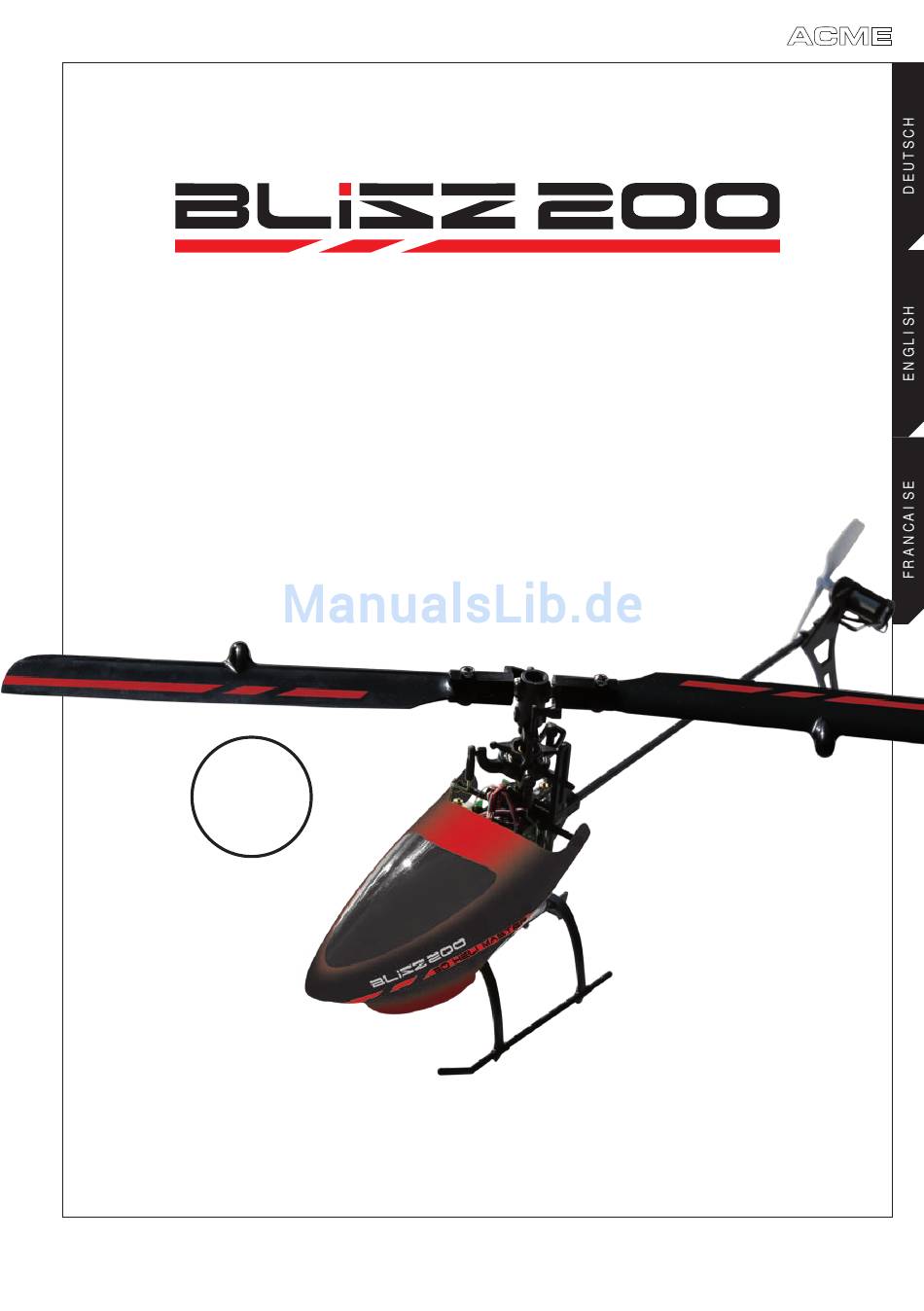

- Seite 2 the game company Bitte lesen Sie die gesamte Bedienungsanleitung, um sich mit den Besonderheiten des Produktes vertraut zu machen. Eine falsche Verwendung kann die Beschädigung des Produkts, anderer Gegenstände und ernsthafte Verletzungen zur Folge haben. Dies ist ein hochentwickeltes Hobbyprodukt. Es muss mit Vorsicht benutzt werden und erfordert ein gewisses Maß an technischem Verständnis. Wird das Produkt nicht sicher und verantwortungsvoll benutzt, kann dies zu Verletzungen und Sachschäden führen.
-
Seite 3: Inhaltsverzeichnis
the game company Inhaltsverzeichnis | Index | Index Deutsch English Lieferumfang Content of the box Produktbeschreibung Product description Explosionszeichnung Exploded view Verwendung des Helikopter-Akkus Helicopter battery Fernsteuerung Controller Binden von Fernsteuerung & Helikopter Binding controller and helicopter Flugvorbereitung First flight preparation Der erste Flug The first flight Technische Daten... -
Seite 4: Lieferumfang
3D HELI MASTER 3D HELI Master Lieferumfang Bitte überprüfen Sie vor der ersten Inbetriebnahme den Lieferumfang*: 1x Helikopter Modell Blizz 200 3D 1x Betriebsanleitung 1x Fernbedienung AC 2460H (Mode 2) 1x Stecker-Netzteil 110 – 220 V 1x Kreuzschraubendreher 1 Schraubensatz 1 Set Servogestänge: links, rechts, hinten... -
Seite 5: Produktbeschreibung

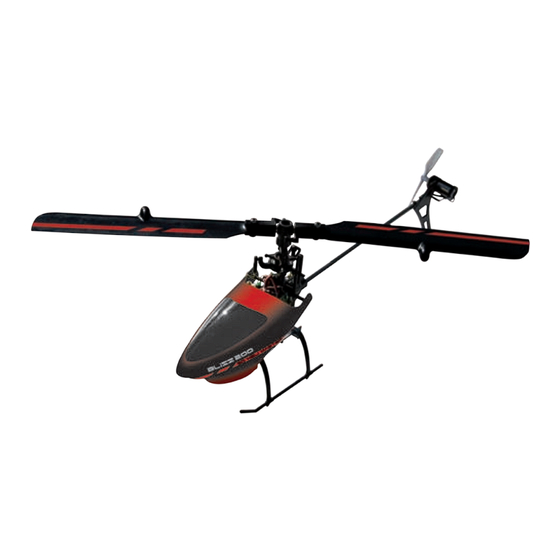

Wenn Sie von einem einfachen Cyclic Collective Pitch Mixing (CCPM) oder einem Fixed-Pitch Heli umsteigen, werden Sie feststellen, werden Sie feststellen, dass der Blizz 200 3D eine großartige Möglichkeit ist, um sich an den Flug mit einem agileren CCPM Heli zu gewöhnen - ohne hohe Investitionen in teures Zubehör oder Reparaturen. -
Seite 6: Explosionszeichnung
3D HELI MASTER 3D HELI Master Explosionszeichnung 6 5 4 1 – Hauptrotorabdeckung 13 – Rotorachse 25 – Hauptchassis 2 – Hauptrotorzentralstück 14 – Stellring der Rotorwelle 26 – Rotorachsenkugellager Ø 2x Ø 6x 2,5 mm 3 – Blattlagerwelle 15 – Taumelscheibe 27 –... -
Seite 7: Verwendung Des Helikopter-Akkus
3. Achten Sie darauf, den richtigen Ladestrom zu wählen. Sie können zwischen 0,1 Ampere (amps), 0,5 amps und 0,7 amps wählen, indem Sie „SELECT” drücken (Für Blizz 200 3D LiPo Akku wählen Sie 0,3 amps) 4. Verbinden Sie den Akku mit dem Ladegerät. -
Seite 8: Geringe Betriebsspannung
» Benutzen Sie den Akku nie für länger als die angegebene Zeit von etwa 5 Minuten. Eine längere Entladungszeit beschädigt den Akku. » Verwenden Sie nur das von ACME the game company zur Verfügung gestellte Ladegerät und Stecker-Netzteil. » Lassen Sie geladene oder entladene Akkus nicht am Ladegerät stecken, wenn dieses nicht an das Stecker-Netzteil angeschlossen ist. Dies entlädt die Akkus und kann sie beschädigen. -
Seite 9: Fernsteuerung
3D HELI MASTER 3D HELI Master Fernsteuerung Antenne Drehzahlschalter (IDLE-Hebel) Autorotationschalter (TH. HOLD-Hebel) Pitch Steuerung / Hecksteuerung Rollsteuerung / Nicksteuerung Hecktrimmung Rolltrimmung Pitchtrimmung Nicktrimmung EIN / AUS Schalter Schnittstellendiagramm der Empfängerplatine Pitchservo Nickservo Rollservo Heckmotor Hauptmotor... -
Seite 10: Binden Von Fernsteuerung & Helikopter
» Fliegen Sie nur in einer geeigneten Umgebung mit einiger Entfernung zu Personen, Fahrzeugen, elektrischen Leitungen, Pools, etc. Der erste Flug Sollten Sie mit den Steuerungsfunktionen Ihres Blizz 200 3D noch nicht vertraut sein, nehmen Sie sich vor dem ersten Flug einige Minuten Zeit, um diese zu verinnerlichen. -
Seite 11: Pitch Steuerung
3D HELI MASTER 3D HELI Master Pitch Steuerung Pitchhebel Pitchhebel Pitchhebel Pitchhebel Pitchhebel Pitchhebel Aufsteigen nach oben Sinken nach unten Aufsteigen nach oben Sinken nach unten Pitchhebel Pitchhebel Aufsteigen Sinken nach oben nach unten Aufsteigen Sinken nach oben nach unten Hecksteuerung Heckhebel Heckhebel... -
Seite 12: Technische Daten
3D HELI MASTER 3D HELI Master Technische Daten Helikopter Modell: Blizz 200 3D Flugdauer: 4 – 5 Min. Fernsteuerung AC 2460H: 5-Kanal Ladezeit: 20 Min. Digital Proportional RC-Anlage, 2,4 GHz Motor: 1x Bürstenmotor Länge: 238 mm Länge der Rotorblätter: 113 mm... -
Seite 13: Ersatzteilliste
AirAce Blizz 200 „Rotorachsenkugellager” AA0900-27 AirAce Blizz 200 „Hauptzahnrad” AA0900-28 AirAce Blizz 200 „Landekufen” AA0900-29 AirAce Blizz 200 „LiPo Akku 3,7 V, 300 mAh 30 C” AA0900-30 AirAce Blizz 200 „Heckstrebe” AA0900-31 AirAce Blizz 200 „Heckfinne” AA0900-33 AirAce Blizz 200 „Heckmotorhalter”... -
Seite 14: Sicherheitshinweise
1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der nachfolgenden Adresse angefordert werden. Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. -
Seite 15: Gewährleistung & Garantie
» Diese Garantie erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen (z. B. Umbauten usw.). » Garantieansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen. » Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
