Inhaltszusammenfassung für V7 CHGCT36

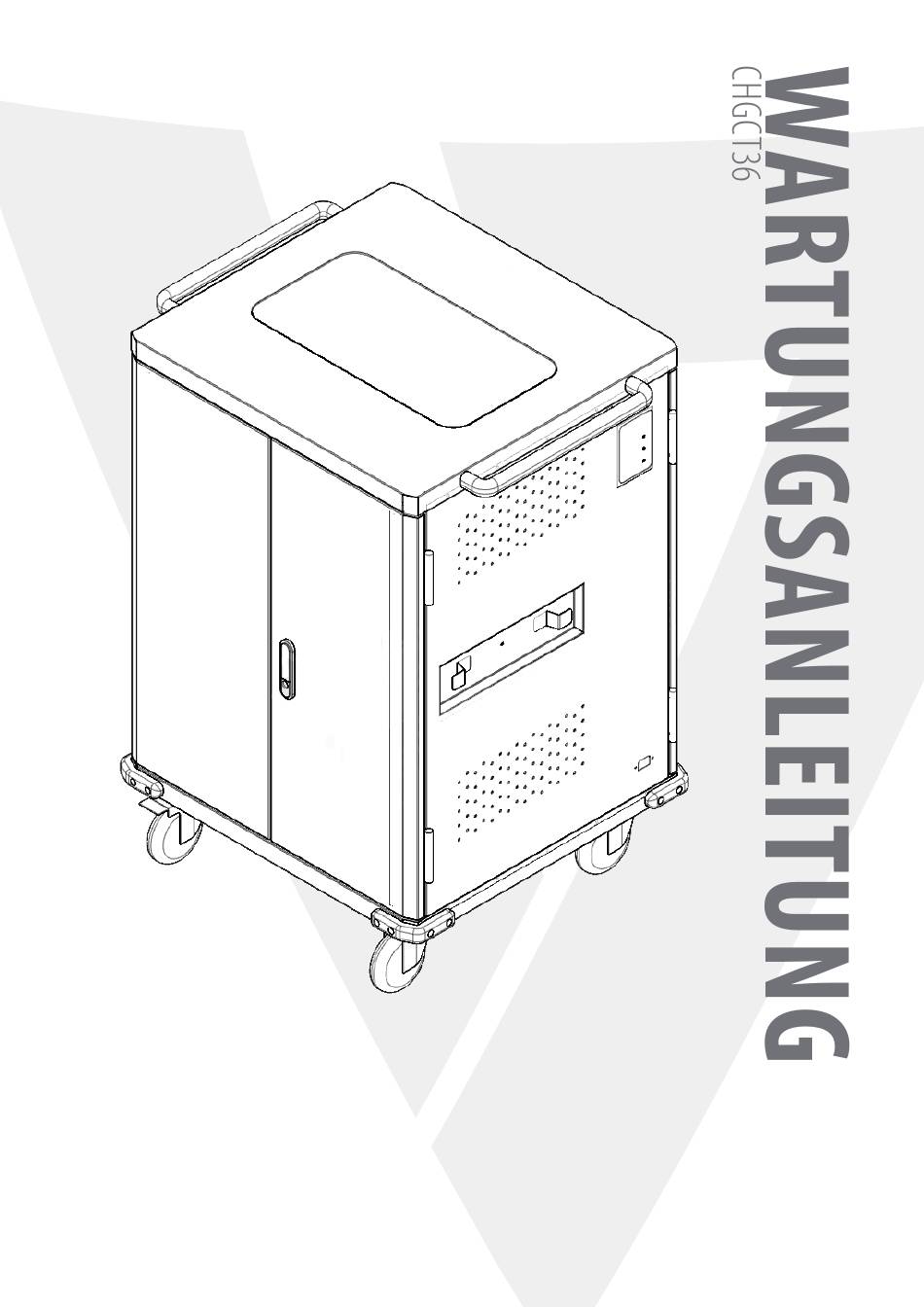

- Seite 1 * Für eine optimale Ausgabe im Druckerdialog „An Seite anpassen“ auswählen.
- Seite 3 Wartungsanleitung für V7 Ladewagen Austausch von elektrischen Komponenten des V7 Ladewagens ›PDU austauschen ›Timer-PDU austauschen ›LED-Feld austauschen ›Lasttrennschalter austauschen Schwenkhebelschloss austauschen Lenkrollen austauschen Kontakt zum technischen Support...
- Seite 5 AUSTAUSCH VON ELEKTRISCHEN KOMPONENTEN DES V7 LADEWAGENS PDU austauschen Vor allen Arbeiten das Stromkabel ausstecken 1. Die hinteren Türen öffnen. Beide Rändelschrauben auf der linken Seite entfernen. 2 Rändelschrauben entfernen 2. Die drei Schrauben an der linken Blende mit einem Kreuzschlitzschraubendreher entfernen.
- Seite 6 Die Seitenblende herausschieben. 3. Die PDU, die ausgetauscht werden soll, mit einer Hand festhalten und mit einem Kreuzschlitzschraubendreher die beiden Schrauben an den Seiten der PDU lösen. * Alle Schrauben sicher aufbewahren und mit „PDU“ markieren. 2 Schrauben 2 Schrauben entfernen entfernen...
- Seite 7 4. Die Rändelschrauben lösen und die Bodenabdeckung öffnen. Alle PDU-Stecker ziehen. 5. Die neue PDU einbauen, indem Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge durchführen.
- Seite 8 Timer-PDU austauschen Vor allen Arbeiten das Stromkabel ausstecken 1. Die hinteren Türen öffnen. Beide Rändelschrauben auf der linken Seite entfernen. 2 Rändelschrauben entfernen 2. Die drei Schrauben an der linken Blende mit einem Kreuzschlitzschraubendreher entfernen. * Alle Schrauben sicher aufbewahren und mit „Seitenblende“ markieren. 3 Schrauben entfernen...
- Seite 9 Seitenblende herausschieben 4. Die beiden Lasttrennschalter-Schrauben lösen und alle Drähte abziehen. Den Massedraht mithilfe eines Inbusschlüssels entfernen. Massedraht Lasttrennschalter- Drähte...
- Seite 10 4. Die Rändelschrauben lösen und die Bodenabdeckung öffnen. Die 4 Schrauben des PDU-Timers lösen und den PDU-Timer ausbauen. 5. Den neuen PDU-Timer einbauen, indem Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge durchführen.
- Seite 11 LED-Feld austauschen Vor allen Arbeiten das Stromkabel ausstecken 1. Die hinteren Türen öffnen. Beide Rändelschrauben auf der linken Seite entfernen. 2 Rändelschrauben entfernen 2. Die drei Schrauben an der linken Blende mit einem Kreuzschlitzschraubendreher entfernen. * Alle Schrauben sicher aufbewahren und mit „Seitenblende“ markieren. 3 Schrauben entfernen...
- Seite 12 Seitenblende herausschieben 3. Die Schrauben des LED-Felds mithilfe eines gewinkelten Schraubendrehers entfernen. 4. Das LED-Feld-Kabel von der Klemmleiste abziehen. LED-Feld-Kabel von der Klemmleiste abziehen 5. Das neue LED-Feld einbauen, indem Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge durchführen.
- Seite 13 Lasttrennschalter austauschen Vor allen Arbeiten das Stromkabel ausstecken 1. Die hinteren Türen öffnen. Beide Rändelschrauben auf der linken Seite entfernen. 2 Rändelschrauben entfernen 2. Die drei Schrauben an der linken Blende mit einem Kreuzschlitzschraubendreher entfernen. * Alle Schrauben sicher aufbewahren und mit „Seitenblende“ markieren. 3 Schrauben entfernen...
- Seite 14 Seitenblende herausschieben 1. Die Schrauben an der Zuleitung und Ableitung mit einem Kreuzschlitzschraubendreher lösen und die Drähte abziehen.
- Seite 15 2. Die Schraube des Massedrahts mit einem Inbusschlüssel lösen. Masse- draht 3. Den Lasttrennschalter nach oben schieben und herausnehmen.
- Seite 16 4. Den neuen Lasttrennschalter einsetzen und montieren, indem Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge durchführen.
- Seite 17 SCHWENKHEBELSCHLOSS AUSTAUSCHEN 1. Die Tür des Ladewagens öffnen. Auf der Rückseite der rechten Tür sehen Sie Metallstäbe. Die mittlere Schraube mit einem Kreuzschlitzschraubendreher lösen, dann die Metallstäbe aus den oberen und unteren Löchern ziehen. Die Beilagscheiben entfernen. Die Metallstäbe aus den Löchern oben und unten ziehen.
- Seite 18 3. Das Schloss herausschieben und das neue Schloss einsetzen. 4. Nacheinander die Beilagscheiben in der gezeigten Reihenfolge anbringen. 5. Das Schloss befestigen, indem Sie die vorherigen Schritte in umgekehrter Reihenfolge durchführen.
- Seite 19 LENKROLLEN AUSTAUSCHEN Vorsicht: Der Wagen ist schwer und sollte immer von zwei Personen angehoben werden. Das Lenkrollen-Austauschset enthält Folgendes: • 2 Lenkrollen mit Arretierung • 2 Lenkrollen ohne Arretierung • 4 Schrauben (Für den Fall, dass einige vorhandene Schrauben nicht mehr verwendbar sind.) Anleitung 1.
-
Seite 20: Technischer Support
TECHNISCHER SUPPORT V7 Technischer Support USA Tel.: 1 800 289 9686 8.30 bis 20.00 Uhr (Ostküstenzeit) Erreichbarkeit: Montag bis Freitag, Feiertage ausgenommen E-Mail: techsupport@v7-world.com 020 8610 7999 Montag bis Freitag, 8.30 bis 16.30 Uhr 089 2620 7559 Montag bis Freitag, 9.30 bis 17.30 Uhr techsupport@v7-world.com techsupport@v7-world.com V2-20180813...
