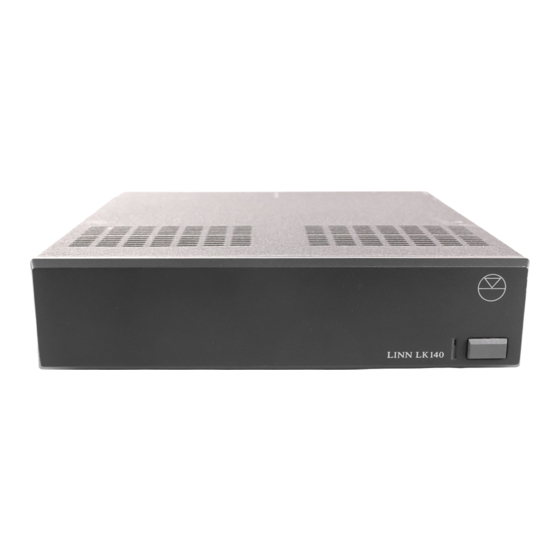

- Seite 1 L I N N LK85/140 B E D I E N U N G S A N L E I T U N G F Ü R S T E R E O P O W E R A M P L I F I E R...
-
Seite 3: Wichtige Sicherheitshinweise
Das Gerät ist vor Feuchtigkeit und Nässe zu schützen. NETZSTECKER Dieses Gerät ist mit einem Netzstecker für das jeweilige Land ausgestattet. Ersatzkabel erhalten Sie von Ihrem Linn-Händler. Sollten Sie den Stecker austauschen müssen, entsorgen Sie ihn vorsichtig. Ein Stecker mit freiliegenden Kontakten ist gefährlich, wenn er an einer stromführenden Steckdose angeschlossen ist. - Seite 4 ALLGEMEINE SICHERHEITSANWEISUNGEN Anweisungen lesen. Lesen Sie die Sicherheits- und Bedienhinweise, bevor Sie das Gerät in Betrieb nehmen. Anweisungen aufbewahren. Halten Sie die Sicherheits- und Bedienhinweise immer griffbereit. Warnhinweise beachten. Beachten Sie die Warnhinweise auf dem Gerät und im Handbuch. Anweisungen befolgen. Befolgen Sie alle Bedienungs- und sonstigen Anweisungen. Wasser und Feuchtigkeit.
- Seite 5 Sie diese wieder am Stecker an. Achten Sie immer darauf, daß die Sicherungshalterung geschlossen ist. Fehlt die Abdeckung, verwenden Sie den Stecker nicht. Bei ihrem Linn- Fachhändler erhalten Sie Ersatz. Sicherungen dienen dem Brandschutz und schützen nicht vor Elektroschocks.
- Seite 6 CE-Konformitätserklärung Linn Products Ltd erklären hiermit, daß dieses Produkt den Bestimmungen „Low Voltage Directive 73/23/EEC“ und „Electromagnetic Compatibility 89/336/EEC“ ergänzt durch „92/31/EEC“ und „93/68/EEC“ entspricht. Dem Produkt wird die Einhaltung der Bestimmungen „73/23/EEC (LVD)“ aufgrund der Konformität mit folgenden Normen bescheinigt:...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ........1 Der LK85/140 und Musik ........2 Aufstellen des LK85/140 ........5 Auspacken ........5 Aufstellungsort ........6 Anschließen ........7 Betrieb ........8 Schutzeinrichtungen ........9 Garantie und Kundendienst ........10 Technische Informationen ........11 Technische Daten ........11 Index ........ - Seite 8 Weise gespeichert, übertragen oder verbreitet werden. Printed in the United Kingdom. LK85 und LK140 sind Warenzeichen von Linn Products Limited. Dieses Handbuch dient ausschließlich Informationszwecken. Die enthaltenen Informationen können ohne vorherige Ankündigung geändert und dürfen nicht als Verpflichtung seitens Linn Products Limited ausgelegt werden.
-
Seite 9: Einleitung
Einleitung Wir bei Linn sind der Überzeugung, daß gute Musik kein Luxus ist, sondern ein Muß. Seit fast zwei Jahrzehnten sind wir bestrebt, das Musikhören für unsere Kunden zu einem echten Erlebnis zu machen. Mit anderen Worten: Wir nehmen Musik ernst und nutzen die neuesten technischen Errungenschaften, um dem Musikfreund das Feinste an Klangqualität zu bieten. -
Seite 10: Der Lk85/140 Und Musik
4 Ω bzw. 62 W pro Kanal an 8 Ω, ist also ideal geeignet für eine durchschnittliche Raumgröße. Der LK140 bietet eine höhere Leistung bei 140 W pro Kanal an 4 Ω bzw. 95 W pro Kanal an 8 Ω. - Seite 11 Das Gerät ist mit direkter Kopplung und Servo-Steuerung ausgestattet, um einen klaren Klang zu erzeugen. Der Transformator ist hinreichend abgeschirmt, um ein Brummen bei übereinandergestapelten Geräten zu verhindern. Außerdem ist der Verstärker mit zwei Eingängen ausgestattet, damit Sie mehrere Verstärker in Reihe schalten können, um die Leistungsabgabe Ihrer Anlage noch zu erhöhen (Bi–Amping bzw.
- Seite 12 Frequenzen aufzuteilen. Dies bezeichnet man als aktive Wiedergabe. Der LK85/140 ist einfach auf aktive Wiedergabe umzurüsten. Für alle derzeit erhältlichen Linn-Lautsprecher sind Aktivmodule erhältlich. Ihr Händler kann diese einbauen und die notwendigen Änderungen an den Lautsprechern vornehmen.
-
Seite 13: Aufstellen Des Lk85/140
• zwei rote Lautsprecherstecker • zwei schwarze Lautsprecherstecker • dieses Handbuch. Bewahren Sie die Verpackungsmaterialien auf, falls Sie den LK85/140 irgendwann transportieren müssen. Eingang Die Geräte LK85 und LK140 sind werkseitig auf die Netzspannung Ihres Landes eingestellt und mit einer entsprechenden Sicherung versehen. -
Seite 14: Aufstellungsort
Auswechseln der Sicherung Stellen Sie zuerst den korrekten Sicherungstyp für die Netzspannung Ihres Landes fest: • 3.15 A für 230 V • 6.3 A für 115 V • 6.3 A für 100 V (Japan). Öffnen Sie das Sicherungsfach unterhalb der Netzbuchse, legen Sie die Sicherung ein und schließen Sie das Fach. -
Seite 15: Anschließen
Anschließen Die folgende Abbildung zeigt die Anschlüsse des LK85/140: LAUTSPRECHERAUSGÄNGE LINKS LINE-AUSGÄNGE LAUTSPRECHERAUSGÄNGE NETZEINGANG RECHTS LINE-EINGÄNGE SIGNAL DETECTOR SPEAKERS SPEAKERS LINE LINE RIGHT LEFT INPUT OUTPUT SIGNALERKENNUNG SPANNUNGSWAHLSCHALTER Anschließen an der Stromversorgung Schließen Sie den LK85/140 mit dem mitgelieferten Netzkabel an der Stromversorgung an. -
Seite 16: Betrieb
Anschließen der Lautsprecher Der LK85/140 besitzt zwei Paar Lautsprecheranschlüsse, was eine Doppelverdrahtung ermöglicht. Sie können alternativerweise ein zusätzliches Lautsprecherpaar anschließen. Betrieb Drücken Sie zum Einschalten des LK85/140-Verstärkers den Netzschalter an der Gerätevorderseite. Signalerkennung Dank seiner besonderen Schaltung erkennt der LK85/140, ob ein Audiosignal anliegt. -
Seite 17: Schutzeinrichtungen
Weitere Informationen hierzu erfahren Sie von Ihrem Linn-Fachhändler. Schutzeinrichtungen Wie alle Produkte von Linn, ist auch der LK85/140-Verstärker unverwüstlich und allen Eventualitäten gewachsen. Um einen sicheren Betrieb zu gewährleisten, schaltet der Verstärker automatisch ab, wenn er zu heiß wird oder Spannungsspitzen auftreten. -
Seite 18: Garantie Und Kundendienst
Informationen zu Karte muß den Stempel des Fachhändlers tragen. Durch die erfragen. Registrierung sich-ern Sie sich das Informationsblatt Linn News, und Sie erhalten Informationen über CDs, die von Linn Records Linn Products Ltd vertrieben werden. Glasgow, Schottland T:+44 (0)141 307 7777... -
Seite 19: Technische Informationen
95 W pro Kanal an 8 W, 140 W pro Kanal an 4 W (LK140) Eingangssignal für 685 mV effektiver Mittelwert (LK85) maximale Abgabe 870 mV effektiver Mittelwert (LK140) Maximale Ausgangs- 18,5 V effektiver Mittelwert (LK85) spannung 23,5 V effektiver Mittelwert (LK140) Verstärkung... - Seite 20 Größe 320 mm x 325 mm x 80 mm (L x B x H) Gewicht 7 kg...
-
Seite 21: Index
Index Aktive Wiedergabe 4 Einleitung 1 Aktivmodule 4 Anschließen 7 Anschlüsse Garantie 10 Audioeingang 7 Lautsprecher 8 Stromversorgung 7 Kundendienst 10 Audioquellen, anschließen 7 Aufstellen 5 Aufstellungsort 6 Lautsprecher, anschließen 8 Auspacken 5 Auswechseln der Sicherung iii Maximaltemperatur 9 Betrieb 8 Betriebsleuchte 2, 8 Netzstecker i grün 8... - Seite 22 Technische Daten 11 Überhitzung 6, 9 Technische Informationen 11 Überladung 6 Tri-amping 4...
- Seite 24 L I N N...
