Installationsanleitung
Dunstabzug
Betriebsart: Abluft/Umluft
Deckenhaube DSDSR12
13.
Langes Kabel durch die Ansauggehäusehälfte H ste-
cken und beim Motor einstecken.
14.
Ansauggehäusehälfte H auf das Motorgehäuse D
schrauben. Dabei auf korrekte Ausrichtung achten.
15.

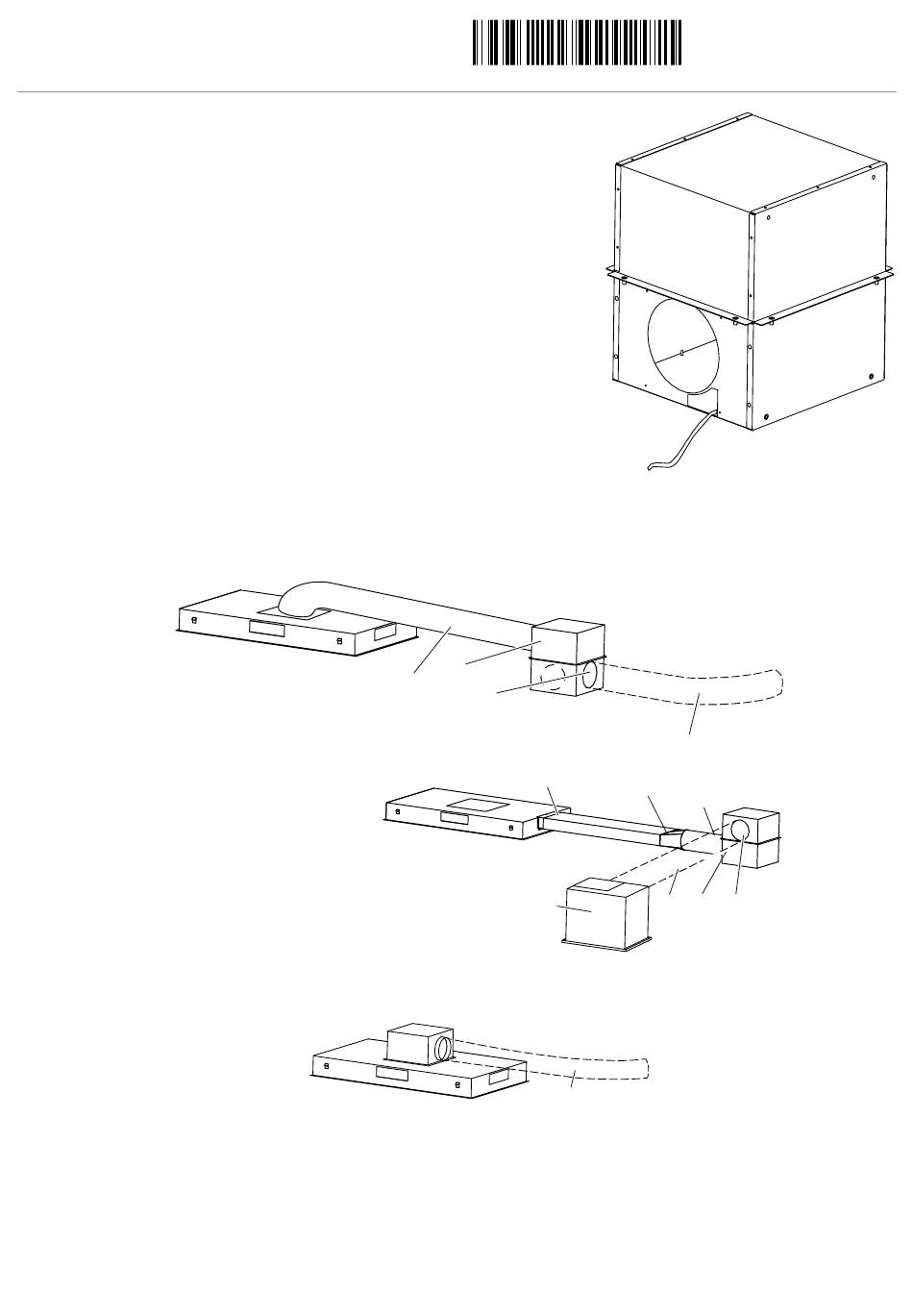

Deckenhaube mittels Flachkanal 5, Übergangsstück 6
(von eckig auf rund) und Rundrohr 7 mit externer Motor-
einheit 8 verbinden.
Anschlussvarianten für Deckenhauben
11 Umluftbox optional
16.
Abluftseite 9 der externen Motoreinheit 8 mit dem Ab-
luftrohr 10 verbinden.
17.
Funktionstest durchführen.
