2
BEKABELING MASTER & SLAVE / WIRING MASTER & SLAVE / CÂBLAGE MASTER & SLAVE /
VERKABELUNG MASTER & SLAVE

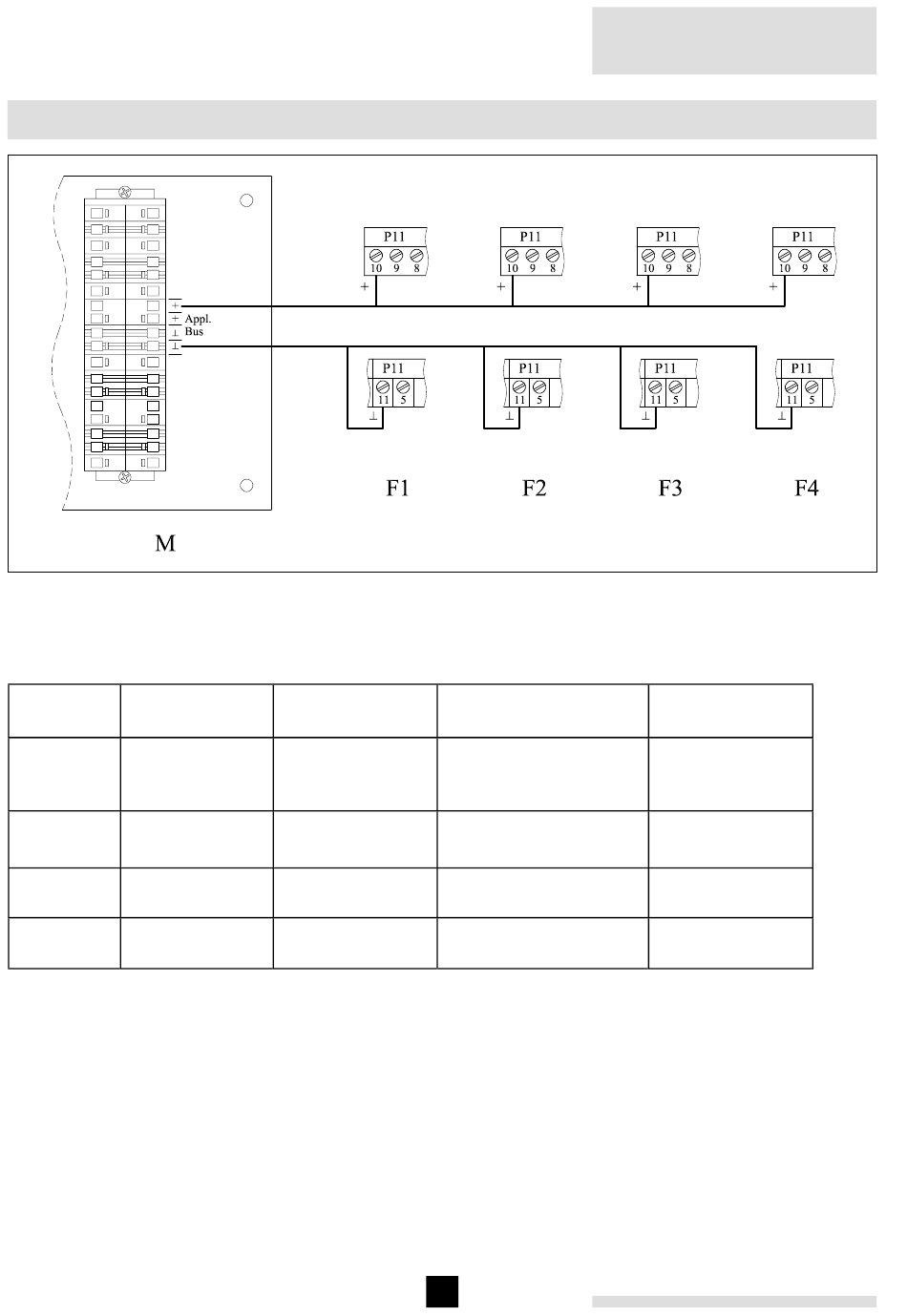

Afb. 03 Bekabeling tussen de Master en de Slave(s)
Fig. 03 Wiring between Master and Slave controler(s)
Fig. 03 Câblage entre le régulateur Master et le(s) régulateur(s) Slave
Bild 03 Verkabelung zwischen Master- und Slave Regler
00.21H.SC.00011
Legenda
Adapter in ketel
M
t.b.v. 2945 C3 K
Master regelaar
F1,F2,F3,F4
Slave regelaars
Appl. Bus
Communicatie bus
Klemmen van
P11
wandbehuizing
Tabel 01 Legenda / legend / légende / Legende
Op een Master regelaar kunnen maximaal 4 Slave regelaars (uit set M4 of set M5) worden aangesloten. Aansluitingen
moeten volgens bovenstaand schema worden uitgevoerd.
A maximum of 4 Slave controllers (from kit M4 or kit M5) may be connected to each Master-controller. The
connections must be executed according to above mentioned diagram.
Un nombre maximum de 4 régulateurs « esclave » (dans kit M4 ou kit M5) peuvent être raccordés au régulateur
« master » . Les raccordements doivent etre raccordés selon le schéma ci-dessus.
Eine Höchstzahl von 4 Stück Slaveregler (aus Set M4 oder Set M5) können an den Masterregler angeschlossen
werden. Die Anschlüsse müssen gemäss obenstehendem Schema ausgeführt werden.
legend
Adapter in boiler for
2945 C3 K Master
chaudière pour régulateur
controller
Slave controllers
Communications
bus
Terminal strips of
wall mounting unit
4
légende
Adapteur dans la
2945 C3 K Master
Régulateur esclave
bus de communication
Borniers du console
®
rematic
Set/Kit M4, M5
Legende
Adapter im Kessel
für 2945 C3 K
Master regler
Slaveregler
Kommunikationsbus
Klemmleisten des
Wandgehäuses
