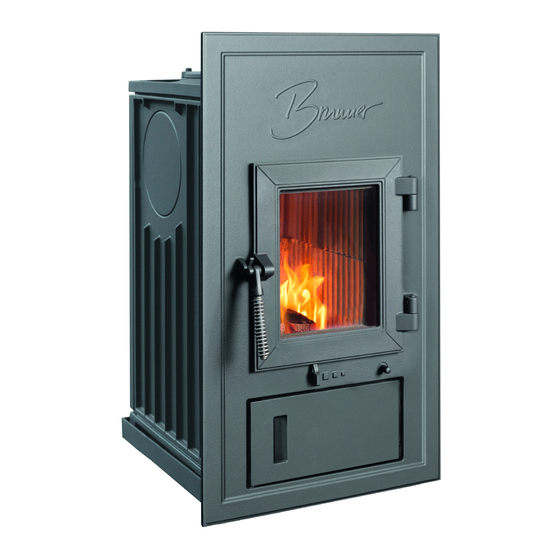

Brunner WFR 33 Aufbauanleitung
Kachelofeneinsatz
Vorschau ausblenden
Andere Handbücher für WFR 33:
- Bedienungsanleitung (23 Seiten) ,
- Bedienungs- und aufbauanleitung (22 Seiten) ,
- Aufbauanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Brunner WFR 33
Inhaltszusammenfassung für Brunner WFR 33
- Seite 1 Aufbauanleitung ©2018...
-
Seite 2: Inhaltsverzeichnis
INHALT Grundsätzliches......................3 Gerätebeschreibung....................4 Lieferumfang.......................4 Bauteile........................5 Übersicht WFR 33........................5 Korpus WFR 33..........................6 BG Rost (C014007)........................7 BG Aschekasten (C014074)...................... 7 BG Tür (C011007)........................8 BG Aschetür (C014004)......................9 BG Luftstelleinheit gesamt (C014006)..................10 Schamotte (C014008)......................11 Frontvarianten...........................12 4.10 Traglager (optional) (N002088)....................12 Aufbau........................ -
Seite 3: Grundsätzliches
Gerät erst nach dieser Druckprüfung ummauern. Kosten, die durch die notwendige Demontage der Ummauerung zur Nacharbeit am Kesselgerät oder durch Kesselaustausch entstehen, werden von der Ulrich Brunner GmbH nicht übernommen. Die Grundfläche des Aufstellraumes muss so gestaltet und so groß sein, dass die Feuerstätten ordnungsgemäß... -
Seite 4: Gerätebeschreibung
Brennstoff genutzt werden kann. Am Gerät wird über einen jederzeit erreichbaren Wählhebel die gewünschte Brennstoffart eingestellt. Beachten Sie bei der Nutzung von Holz als Brenstoff die Angaben zu Scheitgrößen und Lagerung von Brennholz! LIEFERUMFANG Die Lieferung besteht aus unterschiedlichen Verpackungseinheiten je nach Konfiguration der Anlage. Aufbauanleitung (1.1) © 2018 Brunner GmbH... -
Seite 5: Bauteile
BAUTEILE ÜBERSICHT WFR 33 Pos. Teilenr. Bezeichnung Pos. Teilenr. Bezeichnung C014010* BG Front 830x480* C011007 BG Tür Gesamt C014050 Textplatte C014008 BG Schamotte (incl. Umlenkstein) C014009 BG Korpus C011065 BG Anschlussstutzen d=180 C014006 BG Luftstellereinheit C014007 BG Rost C014074 BG Aschekasten C014004 BG Aschetür... -
Seite 6: Korpus Wfr 33
KORPUS WFR 33 Pos. Teilenr. Bezeichnung Stk. C011016 Haube C014019-01 Seitenwand links 00683 Sechskantschraube M8x25 C014042-01 Rückwand C014018-01 Seitenwand rechts C011090-02 BG Lufteinlass D003246 Transportrolle C014007 BG Rost C011075 Revisionsblech Wanne C011012 Zwischenboden C011011 Bodenwanne C014074 BG Aschekasten C014050 Textplatte... -
Seite 7: Bg Rost (C014007)
BG ROST (C014007) Pos. Teilenr. Bezeichnung C014023 BG Schieberoststange C014021 Rost C014022 Drehrost BG ASCHEKASTEN (C014074) Pos. Teilenr. Bezeichnung C014040 Blechkasten C014077 Aschekasten Tragebügel © 2018 Brunner GmbH Aufbauanleitung (1.1) -
Seite 8: Bg Tür (C011007)
Halbrundniete M6x60 C011054 Türscheibenhalterahmen innen C011019 Außenscheibe C011024 BG Türschließer 02096 Zylinderschraube M5x20 10.2 C011033 Scharnierbolzen 10.1 800143 Schaftschraube M5x25 10.4 900360 Halbrundniete 6x6 10.3 C011020 Türzugfeder 10.6 800431 Spannhülse D3x12 10.5 900350 Passkerbstift D4x22 Aufbauanleitung (1.1) © 2018 Brunner GmbH... -
Seite 9: Bg Aschetür (C014004)
C014024-01 Aschetür vorne C014060 Aschetür hinten C014063 Dichtung Aschetür hinten 800063 Senkschraube M4x8 C014066 Riegel Aschetür 800157 Sechskantmutter mit Klemmteil M8 02522 Zylinderschraube TORX M8x16 00634 Sechskantschraube M8x20 C014062 BG Scharnier Aschetür 800450 Halbrundkerbnagel 6x30 © 2018 Brunner GmbH Aufbauanleitung (1.1) -
Seite 10: Bg Luftstelleinheit Gesamt (C014006)
Stk. Pos. Teilenr. Bezeichnung Stk. Pos. Teilenr. Bezeichnung C011083 Luftstellerhalteblech C011084 BG Bedieneinheit C014046 Kette C014048 BG Luftstellereinheit 800423 Flachkopfschraube M6x8 800037 Zylinderschraube M6x12 800016 Flachkopfschraube M5x5 C014039 Kettenradscheibe C011056 Lufteinlassblech D250 C014045 Luftschiebeplatte Aufbauanleitung (1.1) © 2018 Brunner GmbH... -
Seite 11: Schamotte (C014008)
Schamotte Front oben C014064 Seitenwandstein oben C014065 Rückwandstein oben C011032 Umlenkstein gebogen C014027 Seitenwandstein rechts unten C014029 Seitenwandstein oben rechts C014028 Seitenwandstein links unten C014049 Keilstein 20000 Keramikfaserdichtung C014034 Seitenwandstein oben links 650x60x25 mm © 2018 Brunner GmbH Aufbauanleitung (1.1) -
Seite 12: Frontvarianten
FRONTVARIANTEN Front-Varianten Pos. Teilenr. Bezeichnung C011070 Griffrolle Front 830x480 C014067 Schnappverschluss Aschetür Front 790x420 Front 895x480 Front mit Luftgitter 1060 4.10 TRAGLAGER (OPTIONAL) (N002088) Aufbauanleitung (1.1) © 2018 Brunner GmbH... -
Seite 13: Aufbau
AUFBAU AUFSTELLEN © 2018 Brunner GmbH Aufbauanleitung (1.1) -
Seite 14: Luft- Abgasanschluss
LUFT- ABGASANSCHLUSS Aufbauanleitung (1.1) © 2018 Brunner GmbH... -
Seite 15: Schamotteeinbau
SCHAMOTTEEINBAU 20000 C014030 C014028 C014027 C014026 © 2018 Brunner GmbH Aufbauanleitung (1.1) - Seite 16 C014065 C014064 C014064 C014034 C014029 C014072 C014049 Aufbauanleitung (1.1) © 2018 Brunner GmbH...
-
Seite 17: Demontage Front (Bei Bedarf)
C011032 DEMONTAGE FRONT (BEI BEDARF) © 2018 Brunner GmbH Aufbauanleitung (1.1) -
Seite 18: Maßblätter Und Technische Daten
MAßBLÄTTER UND TECHNISCHE DATEN MAßBLÄTTER - WF Abb. 1: … Gussfrontplatte 830 x 480 Aufbauanleitung (1.1) © 2018 Brunner GmbH... - Seite 19 Abb. 2: … Gussfrontplatte 790 x 420 Abb. 3: … Gussfrontplatte 895 x 480 © 2018 Brunner GmbH Aufbauanleitung (1.1)
- Seite 20 Abb. 4: ... Gussfrontplatte 1060 x 480 Aufbauanleitung (1.1) © 2018 Brunner GmbH...
- Seite 21 Abb. 5: … mit GNF 8 seitlich © 2018 Brunner GmbH Aufbauanleitung (1.1)
- Seite 22 Abb. 6: … mit GNF 8 hinten Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter www.brunner.de Rahmen / Frontvariante farblich markiert. Aufbauanleitung (1.1) © 2018 Brunner GmbH...
- Seite 23 Richtwert für Kamin-/Heizeinsätze / Heizgasrohr / metallische Nachheizfläche Werte ermittelt mit obrigen Luftquerschnitten; Ofenhülle wärmeabgebend ausgeführt Ulrich Brunner GmbH Zellhuber Ring 17-18 D-84307 Eggenfelden Tel.: +49 (0) 8721/771-0 Email: info@brunner.de Internet: www.brunner.de Art.Nr.: 201605 © 2018 Brunner GmbH Aufbauanleitung (1.1)
