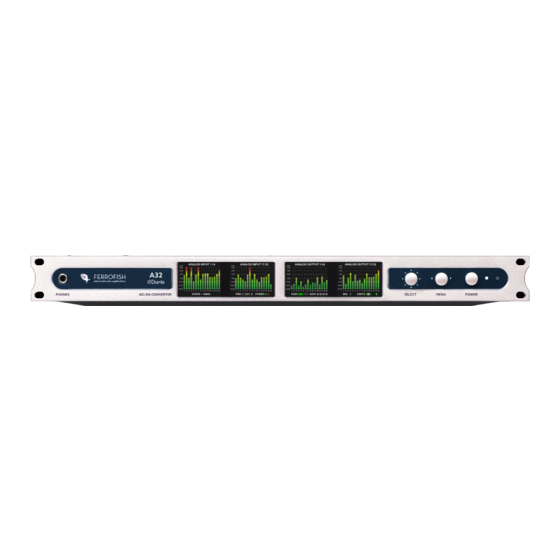

Ferrofish A32 Handbuch

Professioneller 32 x 32-kanal ad/da wandler
Vorschau ausblenden Andere Handbücher für A32:

Inhaltsverzeichnis

Handbuch
Professioneller 32 x 32-Kanal AD/DA Wandler
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ferrofish A32

Inhaltszusammenfassung für Ferrofish A32

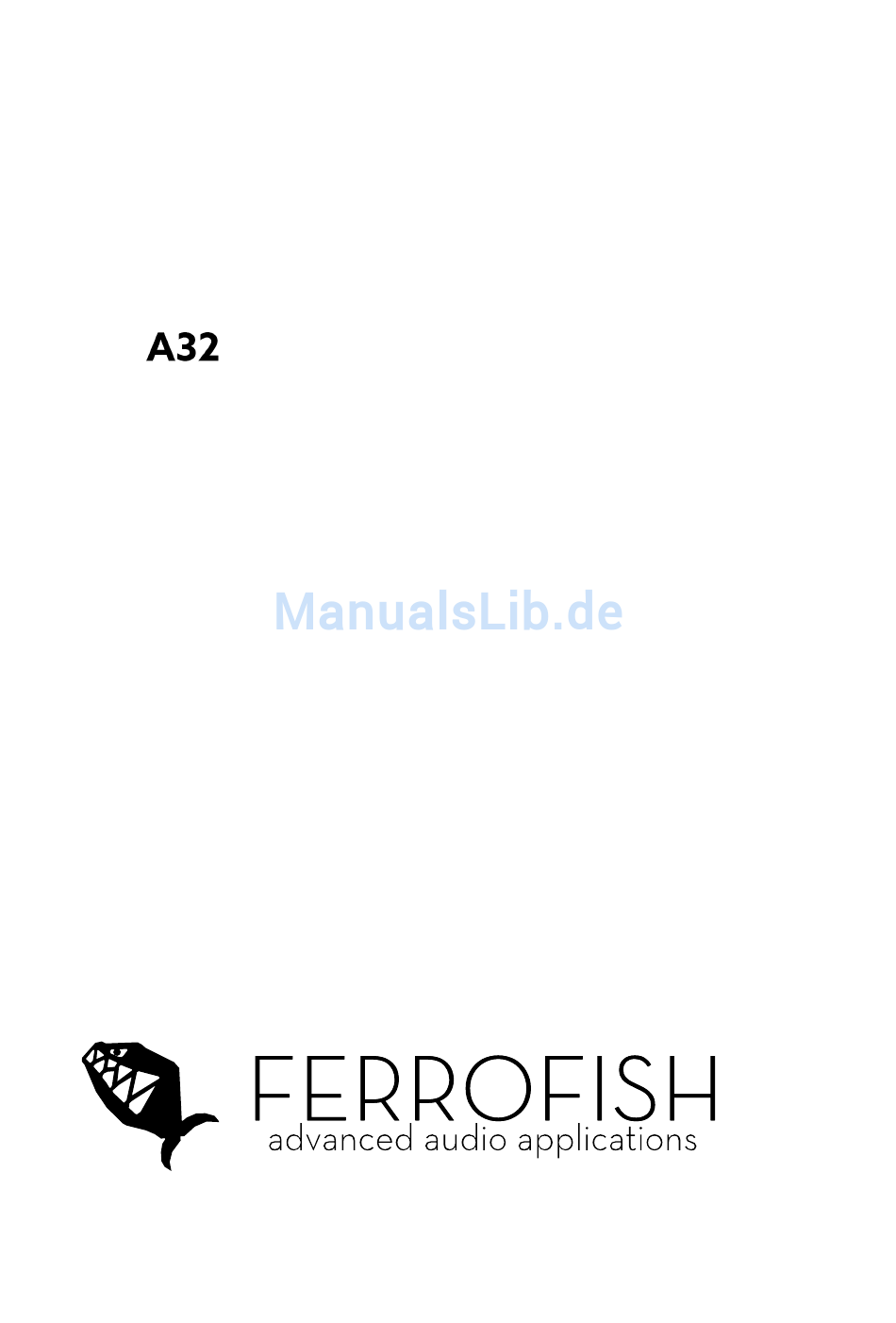

  • Seite 1 Handbuch Professioneller 32 x 32-Kanal AD/DA Wandler...
  • Seite 2 Einleitung Vielen Dank, dass Sie sich für die A32 entschieden haben! Mit der A32 können Sie gleichzeitig 32 Audio-Kanäle von digital nach analog und 32 Audio-Kanäle von analog nach digital wandeln. Dazu stehen Ihnen als Digitalschnittstellen sowohl MADI als auch ADAT zur Verfügung.

  • Seite 3: Bedienung

    Bedienung Bedienung Die A32 wird am Gerät über das SELECT Auswahlrad sowie die MENU Taste bedient. Die POWER Taste dient neben dem Ein- und Ausschalten des Gerätes auch als Home-Button, um jederzeit ins Hauptmenu zurückkehren zu können. Alternativ kann die A32 auch komplett über USB, MIDI,...
  • Seite 4 Bedienung Kopfhörer Durch Drehen am SELECT Knopf im Hauptbildschirm gelangen Sie zur Kopfhörer Einstellung (HEADPHONES), und können dort die Lautstärke des Kopfhörers einstellen: Durch Drücken der MENU Taste können weitere Einstellungen vorgenommen werden:  Quelle: Sie können zwischen ANALOG IN / OUT, MADI IN / OUT, ADAT IN / OUT sowie MIX 1-7 wählen ...
  • Seite 5 Im Hauptmenu haben Sie den Überblick über folgende Einstellungspunkte: CLOCK Hier stellen Sie ein, ob die A32 den Takt selbst erzeugen (Master) oder sich auf einen externen Takt aus einer wählbaren Quelle synchronisieren soll (Slave). Im Master Modus können Sie noch die Sample Frequenz wählen.
  • Seite 6 Bedienung Im DSP Menu können Sie optionale DSP Plugins laden und editieren. PRESET Diverse Einstellungen der A32 (Levels, Gains usw.) können als eines von insgesamt sechs Presets gespeichert und geladen werden. HELP Hier können Sie Hilfe zum Aufbau der A32 erhalten, sowie...
  • Seite 7 In den Feldern unterhalb der Quelle (außer bei Master) ist die gemessene anliegende Samplefrequenz zu sehen. Im Feld „Master“ wird die aktuelle Frequenz des internen Wordclock-Generators der A32 angezeigt. Liegt keine lesbare Frequenz an, erscheint „- - -“ unterhalb des Feldes. MASTER Stellen Sie die Clock Source auf MASTER, dann wird der interne Clock Generator benutzt.
  • Seite 8 Bedienung SMUX Betrieb Die A32 arbeitet immer mit allen 32 analogen Kanälen, jedoch ist die Zahl der digitalen MADI und ADAT Kanäle abhängig vom verwendeten SMUX Modus. SMUX/1 Das SMUX/1 Feld bietet Frequenzen von 32kHz bis 48kHz. SMUX/2 In höheren Samplefrequenzen SMUX/2 (64kHz bis 96kHz) werden die digitalen Kanäle bei der Übertragung über MADI und ADAT auf...
  • Seite 9 Hauptmenu – MIX Im MIX Menupunkt können Sie eins von sieben Mix-Presets auswählen und ändern. Die A32 erlaubt einen Downmix von allen analogen sowie digitalen Ein- und Ausgänge auf den Kopfhörer Ausgang der A32. Diese MIX Presets können Sie im Kopfhörer Menu anwählen, indem Sie als Quelle MIX 1-7 wählen.
  • Seite 10 Bedienung Hauptmenu – DIGITAL Im DIGITAL Menupunkt werden neben den analogen Ein- und Ausgängen auch die Pegel aller digitalen Ein- und Ausgänge als Punktanzeigen in Ampelform dargestellt. Auf diese Weise haben Sie einen guten Überblick auf den Signalfluss zwischen den Schnittstellen. Die Ampelanzeige ist wie folgt aufgeteilt: Farbe Pegel Bereich...
  • Seite 11 Eingänge. Diese sind einzeln in 1dB Schritten von -8dBu bis +20dBu einstellbar. Die A32 kann die Referenzpegel +4dBu, +13dBu und +20dBu analog erzeugen. Mithilfe des eingebauten DSP Prozessors können darüber hinaus alle Pegel von -8dBu bis +20dBu in 1dB Schritten eingestellt werden.
  • Seite 12 Pegel der analogen Ausgänge. Genau wie bei den Eingängen sind auch die Ausgänge in 1dB Schritten von -8dBu bis +20dBu einzeln einstellbar. Wiederum bietet die A32 eine individuelle analoge Umschaltung der Pegel zwischen +4dBu, +13dBu und +20dBu.
  • Seite 13 Bedienung Hauptmenu – SETUP -> ROUTING Die A32 verfügt über eine umfangreiche Routing Matrix. In den Routing Bildschirmen finden Sie links die Routing Matrix selbst, und auf der rechten Seite die in der Matrix verbundenen INPUTS und OUTPUTS. Sie sehen also links die grafische, und rechts die textuelle Darstellung des Routings.
  • Seite 14 Bedienung Hauptmenu – SETUP -> MADI Die A32 verfügt über zwei flexibel verwendbare MADI Schnittstellen: Eine optische, und eine coax Schnittstelle: 1 - optical Die A32 benutzt den optischen MADI Eingang. Eine automatische Umschaltung im Falle des Verlustes des MADI Signals findet nicht statt.
  • Seite 15 Bedienung Hauptmenu – SETUP -> MIDI Im MIDI Routing Bildschirm können Sie bestimmen, wie die A32 mit ein- und ausgehenden MIDI Daten umgehen soll. 1 - separate MIDI-over-MADI und MIDI sind getrennt. Steuerungsbefehle für die A32 werden von den Eingängen beider Ports gelesen und ebenfalls wieder an den jeweiligen Ausgang 1:1 durchgeleitet.
  • Seite 16 Bedienung Hauptmenu – SETUP -> SETTINGS Im SETTINGS Menupunkt können Sie folgende Einstellungen vornehmen: BNC Termination Der BNC-Wordclock Eingang ist hardwareseitig intern mit einem 75 Ohm Widerstand terminiert. In normaler daisy-chain Verkabelung sollten Sie diese Terminierung immer eingeschaltet lassen (Schaltfläche auf rot). Nur im Falle einer Verkabelung mit BNC T- Verbindern sollte die Terminierung abgeschaltet werden.
  • Seite 17 Bei voller Nutzung der MADI Übertragungskapazität können 64 (SMUX/2: 32, SMUX/4: 16) Kanäle übertragen warden. Wird diese Option eingeschaltet, so sendet die A32 nur 56 (SMUX/2: 28, SMUX/4: 14) Kanäle. Diese Einstellung entspricht einer frühen Spezifikation der MADI Übertragung, bei der man die freibleibende Bandbreite für Varispeed nutzte.
  • Seite 18 Panel gesperrt werden. Die Kopfhörerfunktion bleibt davon unberührt, alle andere Funktionen sind gesperrt. Geben Sie zum Sperren der A32 den auf der Unterseite des Gerätes angebrachten PIN ein: Nach Eingabe der korrekten PIN halten Sie die MENU Taste bitte 1 Sekunde lang gedrückt.
  • Seite 19 Bedienung Hauptmenu – DSP Der in der A32 eingebaute Sharc DSP ist für das Routing, Mixing, und die Gain/Levels-Einstellungen zuständig. Doch der DSP kann noch wesentlich mehr Audio-Processing leisten: Über die USB Buchse können Ferrofish-DSP-Plugins nachinstalliert werden, die Audio Effekte mit hoher Qualität und Latenzfrei berechnen können.
  • Seite 20 Bedienung Hauptmenu – PRESET Die A32 kann die Einstellungen der GAINS, LEVELS sowie das Routing in insgesamt sechs Preset-Slots speichern. Somit kann die A32 in vielen Situationen bereits voreingestellt werden und ist am Einsatzort durch Abruf des entsprechenden Presets direkt betriebsbereit.
  • Seite 21 Hauptmenu – HELP Im Hilfe-Menu können Sie eine schematische Ansicht des Aufbaus der A32 abrufen, sowie die Sprache des Hilfesystems der A32 einstellen. Die A32 bietet ein Hilfesystem, welches Hilfestellung zu jedem Menupunkt und Bildschirm gibt, um Ihnen die Bedienung auch ohne...
  • Seite 22 Die analogen Ein- und Ausgänge sind auf platzoptimierten D-Sub25 Buchsen ausgeführt. Die Pinbelegung folgt dem TASCAM® Standard. Bei einer Verbindung des symmetrischen Eingangs der A32 mit einem unsymmetrischen Gerät verbinden Sie bitte den invertierenden Kanal mit Masse. Bei Verbindung des A32 Ausganges mit einem unsymmetrischen Eingang lassen Sie den invertierenden Ausgang einfach unbeschaltet.
  • Seite 23 Glasfaserverbindung sind neben einer galvanischen Trennung und der Unempfindlichkeit gegen elektromagnetische Einstreuungen die Leitungslänge von bis zu 2km. In einer Sonderversion der A32 single mode MADI können sogar bis zu 10km per Glasfaser übertragen werden. Näheres zur Single Mode Variante erfahren Sie auf Anfrage.
  • Seite 24 Bei SMUX/4 bietet die MADI Schnittstelle nur noch 16 Kanäle. Um jedoch trotzdem alle 32 analogen Kanäle nutzen zu können, haben wir in der A32 einen speziellen SMUX/4 Modus vorgesehen: Dabei wird ADAT und Routing abgeschaltet, und anstatt dessen beide MADI Schnittstellen gebündelt (optisch und coax).
  • Seite 25 64kHz, 88,2kHz, 96kHz (SMUX/2) 4 Kanäle x 4 Buchsen Die A32 verfügt über vier ADAT Ein- und Ausgangspaare, um alle 32 Kanäle bei SMUX/1 transportieren zu können. Die Buchsen mit der weißen Klappe sind die ADAT Ausgänge (Outputs), die Buchsen mit der schwarzen Klappe die ADAT Eingänge (Inputs).
  • Seite 26 Wordclock separat direkt an der BNC IN Buchse angelegt werden. Ob die A32 Master oder Slave sein soll, und woher sie die Wordclock bezieht, kann im CLOCK Bildschirm eingestellt werden. Bitte achten Sie darauf, dass die Wordclock mit 75 Ohm terminiert sein muss (siehe SETTINGS), außer Sie verbinden alle Geräte mit T-Stücken.
  • Seite 27 Eine weitere Anwendung ist das Einbetten / Extrahieren des MIDI Signals in den MADI Datenstrom. Die A32 kann dabei ein im MADI vorhandenes MIDI Signal an der MIDI Buchse ausgeben, und ein ankommendes MIDI Signal in den MADI Strom einbinden. Das interne...
  • Seite 28 überwachen. Zur Steuerung stehen folgende Schnittstellen zur Verfügung: USB Interface Verbinden Sie die A32 mit einem USB Kabel mit Ihrem PC. Es wird ein USB-MIDI Treiber automatisch installiert, danach ist die A32 bereit. MIDI Interface Verbinden Sie dazu die A32 mit einem MIDI Interface mit Ihrem Rechner.

  • Seite 29: Technische Spezifikationen

    3 samples S/PDIF: ADAT 4 I/O can be reconfigured as S/PDIF input has sample rate converter included (performance of SRC: -128dB) output follows A32 sample frequency Wordclock: BNC: 1 x input, 1 x output 75 Ohm Termination switchable for input...

  • Seite 30: Hinweise Zur Entsorgung

    CE, RohS, WEEE USB: USB 2.0 (remote, update) Headphone: independent stereo channel select any mono or stereo source select one of 5 mixes of all inputs and outputs digital volume control audio processor: Sharc DSP ADSP-21489 / 400MHz Routing of all 128+128 channels Mixing to headphone output DSP plugins PLL:...

  • Seite 31: Garantie

    Garantie Garantie Jede A32 wird von uns einzeln geprüft und einer vollständigen Funktionskontrolle unterzogen. Ferrofish GmbH gewährt eine Herstellergarantie von zwei Jahren. Als Garantienachweis dient der Kaufbeleg / Quittung. Bitte wenden Sie sich im Falle eines Defektes an Ihren Händler.
  • Seite 32 www.ferrofish.de...
