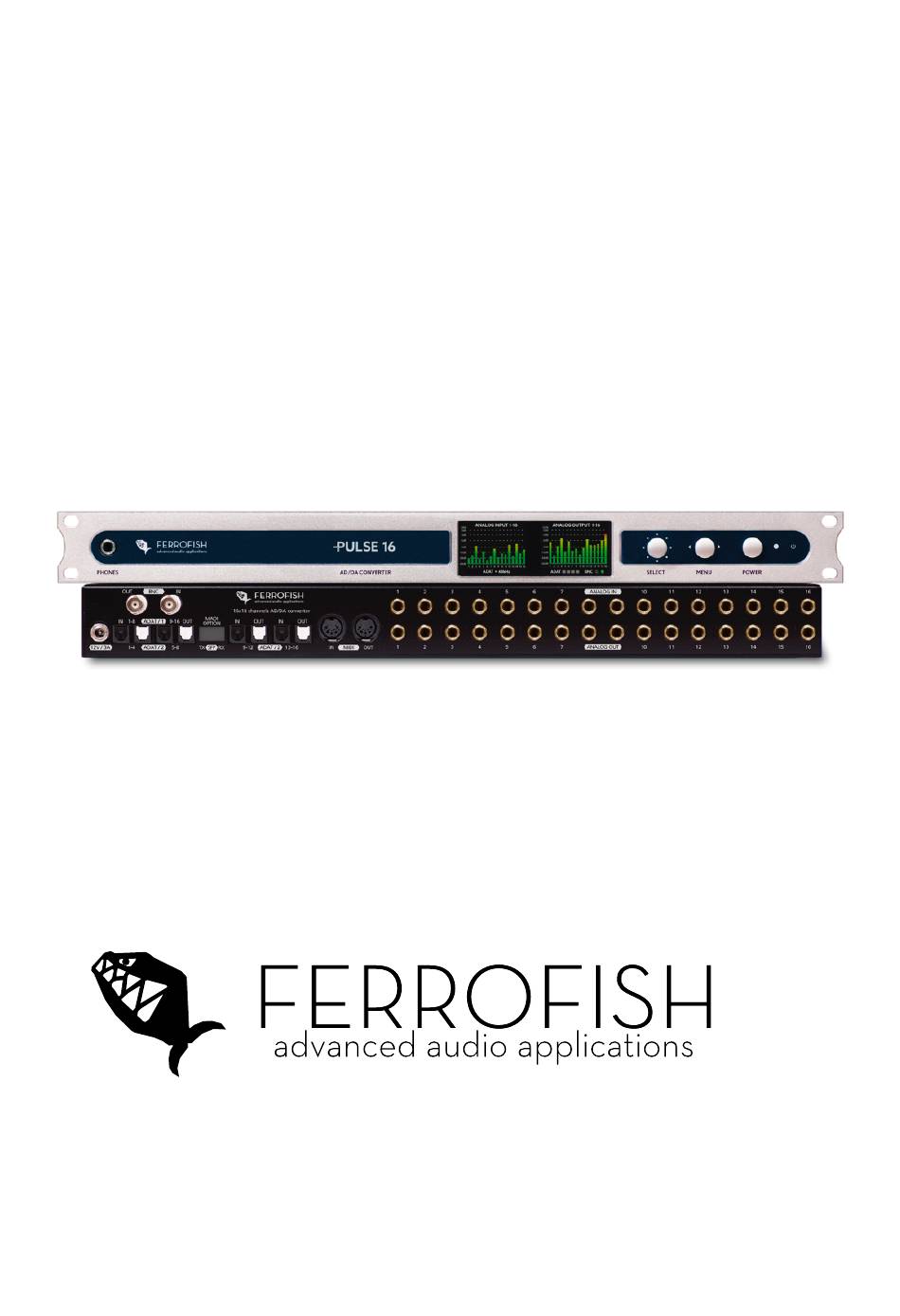

- Seite 1 Bedienungsanleitung FERROFISH PULSE16 / PULSE16 MX Professioneller 16 x 16-Kanal AD/DA Wandler FERROFISH – Brüderstrasse 10, 53545 Linz am Rhein www.ferrofish.com Version 2.0b...
- Seite 2 Sollte der Stecker des mitgelieferten Netzteiles nicht in die Netzsteckdose passen, kontaktieren Sie einen Elektriker. Verwenden Sie nur von Ferrofish zugelassene Netzteile, Ersatzteile sowie weiteres Zubehör. Andere Netzteile können zur Fehlfunktion oder zum Defekt des Gerätes führen. Beachten Sie die maximale elektrische Belastbarkeit ihrer Einsatzumgebung. Übertreten Sie diese Belastungsgrenze nicht, Überbelastungen können zu Bränden führen.
-
Seite 3: Einleitung
Einstellmöglichkeiten der PULSE16 macht die Bedienung zum Vergnügen. In dieser Anleitung werden die Pulse16 und die Pulse16 MX beschrieben. Die MADI Fähigkeiten der Pulse16 MX lassen sich auch bei jeder Pulse16 nachträglich durch ein kostenpflichtiges Upgrade Kit aufrüsten. Dieses erhalten Sie entweder über Ihren Händler oder im Online Shop von Ferrofish. -
Seite 4: Bedienung
Bedienung Die PULSE16 wird über das SELECT Auswahlrad sowie die MENU Taste bedient. Die POWER Taste dient neben dem Ein- und Ausschalten des Gerätes auch als Home-Button, um jederzeit wieder ins Hauptmenü zu gelangen. Alternativ kann die PULSE16 auch komplett über MIDI oder... - Seite 5 Kopfhörer Durch Drehen am SELECT Knopf im Hauptbildschirm gelangen Sie zum Kopfhörer (HEADPHONES) Menü. Dort können Sie Kopfhörerlautstärke und die abzuhörende Quelle einstellen: Drücken Sie die MENÜ Taste, um folgende Einstellungen vorzunehmen: • Quelle: Sie können zwischen ANALOG IN / OUT, MADI IN / OUT (nur MX oder mit MADI Option) sowie ADAT IN / OUT wählen.
-
Seite 6: Hauptmenü
Drücken von MENÜ ausgeführt. Im Hauptmenü sehen Sie die folgenden Punkte: CLOCK Hier stellen Sie ein, ob die PULSE16 den Takt selbst erzeugen (Master) oder sich auf einen externen Takt einer Quelle synchronisieren soll (Slave) sowie die Sample Frequenz im Master Modus. - Seite 7 Hauptmenü – CLOCK Hier können Sie Taktquelle und Samplefrequenz bestimmen: Clock Screen Pulse16 (links) – Clock Screen Pulse16 MX (rechts) In den Feldern unterhalb der Quelle ist die gemessene anliegende Samplefrequenz zu sehen. Im Feld „Master“ wird die aktuelle Frequenz des internen Wordclock-Generators der PULSE16 angezeigt.
- Seite 8 Hauptmenü – CLOCK - SMUX Betrieb Die PULSE16 arbeitet immer mit allen 16 analogen Ein- und Ausgangskanälen, jedoch ist die Zahl der digitalen ADAT Kanäle abhängig vom verwendeten SMUX Modus und der Samplefrequenz. SMUX/1 Das SMUX/1 Feld bietet Frequenzen von 32kHz bis 48kHz.
- Seite 9 Hauptmenü – GAINS Der GAINS Bildschirm dient zur Einstellung der Empfindlichkeit der analogen Eingänge. Alle Pegel können von -8dBu bis +20dBu in 1dB Schritten eingestellt werden. Die über dem Fader angegebene Zahl gibt den Pegel an, welchen der Wandler maximal verarbeiten kann. Ist der Fader bei Kanal 1, wie im Bild oben, auf einen Wert von 20 eingestellt, kann der Eingang einen Pegel von maximal +20dBu verarbeiten und würde in diesem Fall 0dBFS auf der digitalen Seite ausgeben.
- Seite 10 Hauptmenü – LEVELS Der LEVELS Bildschirm ist ähnlich zum GAINS Bildschirm aufgebaut, und beschreibt die Pegel der analogen Ausgänge. Genau wie bei den Eingängen sind auch die Ausgänge in 1dB Schritten von -8dBu bis +20dBu einzeln einstellbar. Wie auch bei den Eingängen, gibt es auch hier die Pegelanzeige der Ausgänge.
- Seite 11 Hauptmenü – ROUTING Die PULSE16 verfügt über eine Routing Matrix. Diese wird in grafischer Form im Routing-Menu angezeigt. In der Horizontalen sehen Sie die Eingänge, in der Vertikalen die Ausgänge. Ein einzelner Punkt zwischen diesen Ebenen stellt eine Verbindung dar. Das Routing erfolgt in fixen Blöcken von je 8 Kanälen.
- Seite 12 Hauptmenü – MADI Option / SFP Parameter Die PULSE16 kann über eine optische MADI Schnittstelle im SFP Format nachgerüstet werden. Diese MADI Erweiterung heißt MADI (SFP) MX Option und macht die PULSE16 zu einer vollwertigen PULSE16 MX. Zum MADI-Upgrade der Pulse16 benötigen Sie zwei Komponenten: a) das Ferrofish MADI SFP Modul (erhältlich im Fachhandel oder Webshop)
-
Seite 13: Hauptmenü - Setup
Hauptmenü – SETUP Im SETUP Menüpunkt können Sie folgende Einstellungen vornehmen: Setup Screen Pulse16 (links) und Pulse16 MX (rechts) BNC Termination Der BNC-Wordclock Eingang ist intern mit 75 Ohm terminiert. In normaler daisy-chain Verkabelung sollten Sie diese Terminierung beim letzten Gerät eingeschaltet lassen Nur bei einer Verkabelung mit BNC T- Verbindern und Endstücken sollte diese abgeschaltet werden. - Seite 14 Bei voller Nutzung der MADI Übertragungskapazität können 64 (SMUX/2: 32, SMUX/4: 16) Kanäle übertragen werden. Wird diese Option eingeschaltet, so sendet die PULSE16 nur 56 (SMUX/2: 28, SMUX/4: 14) Kanäle. Diese Einstellung entspricht einer frühen Spezifikation der MADI Übertragung, bei der man die freibleibende Bandbreite für Varispeed nutzte.
- Seite 15 Hauptmenü – PRESET Die PULSE16 kann die Einstellungen der GAINS, LEVELS sowie das Routing in insgesamt sechs Preset-Slots speichern. Somit kann die PULSE16 in vielen Situationen bereits voreingestellt werden und ist am Einsatzort durch Abruf entsprechenden Presets direkt betriebsbereit. Im PRESET Menü können Sie wählen, welches der sechs möglichen...
-
Seite 16: Sperren Der Pulse16 (Mx)
Die Kopfhörerfunktion bleibt davon unberührt, alle andere Funktionen sind gesperrt. Geben Sie zum Sperren der PULSE16 die auf der Unterseite des Gerätes angebrachte PIN ein: Nach Eingabe der korrekten PIN halten Sie die MENÜ Taste bitte eine Sekunde lang gedrückt. Das Gerät ist danach gesperrt. - Seite 17 PULSE16 Schnittstellen – analoge Ein- und Ausgänge Alle analogen Ein- und Ausgänge sind auf 6.3mm Klinkenbuchsen symmetrisch ausgeführt und können auf Pegel bzw. Empfindlichkeiten zwischen -8dBu und +20dBu eingestellt werden. Jeder Kanal (Eingang und Ausgang) kann dabei einzeln eingestellt werden, alle Werte werden digital berechnet.
- Seite 18 Buchsen mit der schwarzen Klappe die ADAT Eingänge (Inputs): Jede ADAT Schnittstelle kann bei SMUX/1 acht Kanäle übertragen. Bei SMUX/2 verringert sich die Anzahl der Kanäle auf vier. Da die PULSE16 vier Schnittstellenpaare besitzt, können also auch bei SMUX/2 noch alle analogen 16 Ein- und 16 Ausgangskanäle mit ADAT übertragen werden.
-
Seite 19: Pulse16 Schnittstellen - Madi (Mx Oder Madi Option)
Geräts weitergegeben. So können beispielsweise vier PULSE16 MX hintereinandergeschaltet werden, um alle 64 MADI Kanäle zu wandeln. Anschlussfeld Pulse16 (links), Pulse16 MX oder Pulse16 mit MADI Option (rechts) Bei höheren Frequenzen reicht die Bandbreite von MADI nicht mehr für die volle Kanalzahl aus. Daher werden mehrere Kanäle gebündelt (SMUX Betrieb), um eine hohe Datenrate übertragen zu können. - Seite 20 Interface nutzen, da die Bandbreite von 16 Kanälen bei SMUX/4 bei einer MADI Verbindung erschöpft ist. Die PULSE16 MX erkennt automatisch, ob 64 oder 56 Kanäle empfangen werden. Ob 64 oder 56 Kanäle gesendet werden sollen, kann im SETUP unter MADI short frame gewählt werden.
- Seite 21 Sie verbinden alle Geräte mit T-Stücken. In diesem Falle schalten Sie die Terminierung aus und benutzen am Ende Gerätekette letzten T-Stück einen Abschlusswiderstand. An der BNC OUT Buchse liegt immer das von der PULSE16 aufbereitete und verwendete Wordclock Signal an.
- Seite 22 Eine weitere Anwendung ist das Einbetten / Extrahieren des MIDI Signals in den MADI Datenstrom (nur MX oder mit MADI Option). Die PULSE16 kann dabei ein im MADI vorhandenes MIDI Signal an der MIDI Buchse ausgeben, und ein ankommendes MIDI Signal in den MADI Strom einbinden.
- Seite 23 Geräte von einem Computer aus fernsteuern und überwachen. Zur Steuerung stehen folgende Schnittstellen zur Verfügung: MIDI Interface Verbinden Sie dazu die PULSE16 über ein MIDI Interface mit Ihrem Rechner. Das MIDI Interface muss in der Lage sein, systemexklusive Daten (SysEx) zu übertragen und zu empfangen.
- Seite 24 Technische Spezifikationen ADAT I/O: 4 + 4 optische Schnittstellen 16 Kanäle @32kHz, 44.1kHz, 48kHz 16 Kanäle @64kHz, 88.2kHz, 96kHz 8 Kanäle @128kHz, 176.4kHz, 192kHz (nur MX oder mit MADI Option) Latenz: 2 Samples MADI I/O: SFP cage für MADI single-mode oder multi-mode Modul (AES10) 64 Kanäle @32kHz, 44.1kHz, 48kHz (Option)
- Seite 25 Kopfhörer: 1 x 6.3mm Klinkenbuchse, stereo. Frei wählbare Mono- oder Stereoquelle Digitale Einstellung der Lautstärke PLL: Digital gesteuerte PLL mit aktiver Jitter Reduktion Ausgangsjitter: 50ps ... 100ps typ. Int. Clock: Temperaturkompensierter Oszillator hoher Genauigkeit Initiale Genauigkeit: +/-1.5ppm Verlauf während Temperaturbereich: +/-2.5ppm Alterung: +/-1.0ppm...
-
Seite 26: Ce-Konformität
Richtlinie 2014/30/EU) sowie die Niederspannung Richtlinie 2014/35/EU. RoHs II Jede PULSE16 Gerät wurde bleifrei gelötet und erfüllt die Anforderungen der EU-Richtlinie 2011/65/EU und die darin definierten Grenzwerte für gefährliche Stoffe in Elektro- und Elektronikgeräten.Eine technische Dokumentation und die zum Produkt gehörende Betriebsanleitung liegen beim Hersteller vor. -
Seite 27: Altgeräteentsorgung
Benutzerhandbuch weist auf diese Bestimmung hin. Sollte eine Rückgabe zum Recycling nicht möglich sein, kann das Gerät ausreichend frankiert an den Hersteller zurückgesendet werden: Ferrofish GmbH, Brüderstrasse 10, 53545 Linz am Rhein, Deutschland. Wartung Es befinden sich keine zu wartenden Bauteile in diesem Gerät. - Seite 28 Eine Liste zertifizierter Servicepartner erhalten Sie auf Anfrage unter: info@ferrofish.com Es gelten die Servicebedingungen der Ferrofish GmbH. Garantie Jede PULSE16 wird von uns einzeln geprüft und einer vollständigen Funktionskontrolle unterzogen. Ferrofish GmbH gewährt eine Herstellergarantie von zwei (2) Jahren. Als Garantienachweis dient der Kaufbeleg / Quittung.
- Seite 29 Insbesondere schließt die Ferrofish GmbH jegliche Haftung für Folgeschäden aus, welche sich aus der Nutzung des Produktes oder der Verwendung der vorliegenden Dokumentation ergeben. Produkt und Dokumentation unterliegen den AGB der Ferrofish GmbH zum jeweils aktuellen Stand. Warenzeichen Die in dieser Dokumentation genannten Marken und Warenzeichen sind, wenn auch nicht explizit genannt, Eigentum ihrer jeweiligen Rechteinhaber.
- Seite 30 NOTIZEN...
- Seite 31 NOTIZEN...
- Seite 32 Alle Rechte vorbehalten. © 2021 Ferrofish GmbH, Version 2.0b...
