RolloTec
RolloTec Trennrelais mit/ohne Nebenstellenabgänge
RolloTec Trennrelais
Best.-Nr.: 2930
RolloTec Trennrelais REG
Best.-Nr.: 2931
RolloTec Trennrelais mit Nebenstellenabgängen
Best.-Nr.: 2969
RolloTec Trennrelais REG mit Nebenstellenabgängen
Best.-Nr.: 2919
Bedienungs- und Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter
berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Das Gerät nur zum Steuern von Jalousie-, Rollladen- oder Markisenantrieben mit
elektronischen oder mechanischen Endlagenschaltern einsetzen. Keine anderen Lasten
schalten.
Behänge gegen unbefugtes Bedienen und unbeabsichtigten Betrieb sichern. Im
Fahrbereich der Behänge dürfen sich keine Personen oder Gegenstände befinden.
Die Bedienungsanleitung ist Bestandteil des Produkts und muss beim Endanwender
verbleiben.

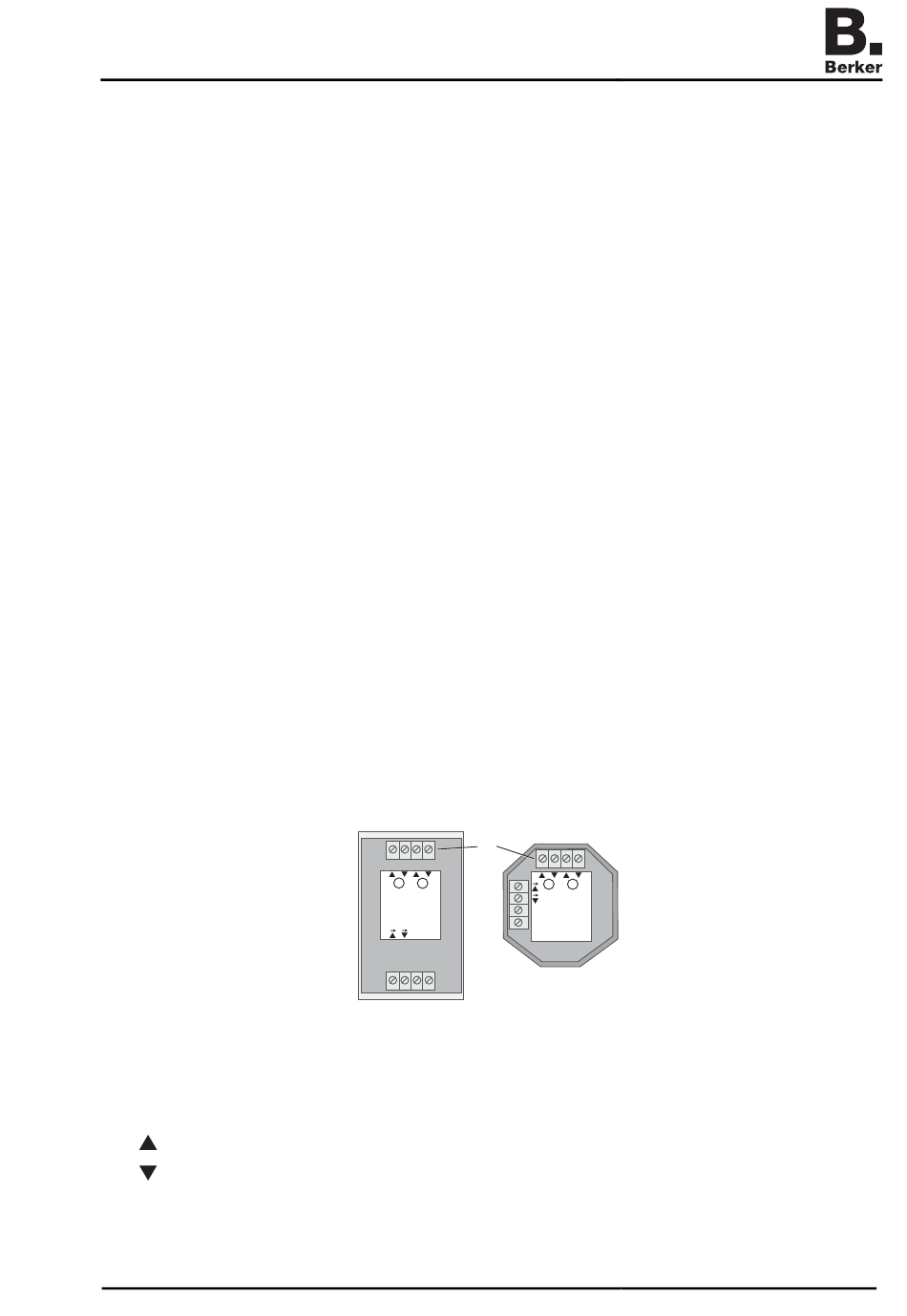

2 Geräteaufbau
Anschlussklemmen
(1) Motor M1 und M2
Motor Auf
Motor Ab
(1)
M1
M2
M1
(2)
2931
L
(3)
N
2930
L
N
(2)
(3)
Bild 1
Seite 1/7
M2
10/2009
Werbung
Verwandte Anleitungen für Berker RolloTec
Inhaltszusammenfassung für Berker RolloTec
- Seite 1 Best.-Nr.: 2930 RolloTec Trennrelais REG Best.-Nr.: 2931 RolloTec Trennrelais mit Nebenstellenabgängen Best.-Nr.: 2969 RolloTec Trennrelais REG mit Nebenstellenabgängen Best.-Nr.: 2919 Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.
- Seite 2 Einzelsteuerung Motor 1 (Auf / L / Ab) Einzelsteuerung Motor 2 (Auf / L / Ab) 3 Funktion Bestimmungsgemäßer Gebrauch Das RolloTec Trennrelais dient der elektrischen Entkopplung von zwei parallel betriebenen konventionellen Motorantrieben, die über einen Signalgeber bedient werden. Seite 2/7 10/2009...
- Seite 3 Alle angeschlossenen Antriebe werden gleichzeitig über den Zentralbefehl eines Signalgebers gefahren (Bild 3 (8), Bild 4 (11)). Verwendbare Signalgeber sind: mechanisch oder elektrisch verriegelte Jalousie-/Rollladen-Taster – Jalousie-/Rollladenschalter – RolloTec Bedienstellen, z. B. mit Tasten oder Zeitschaltuhren – KNX/EIB Jalousieaktoren – Steuerungen mit potentialfreien Kontakten –...
- Seite 4 RolloTec RolloTec Trennrelais mit/ohne Nebenstellenabgänge Trennrelais anschließen und montieren N PE N PE (10) 2930 N PE N PE (10) 2969 Bild 3 Trennrelais gemäß Anschlussplan anschließen (Bild 3). Trennrelais montieren in - separater Abzweigdose. - Gerätedose nach DIN 49073.
- Seite 5 RolloTec RolloTec Trennrelais mit/ohne Nebenstellenabgänge Trennrelais REG anschließen und montieren Das Trennrelais ausschließlich in Verteilerkästen oder in Schaltschränken auf einer 35 mm DIN Hutschiene montieren. N PE N PE 2931 N PE N PE (13) 2919 (12) (12) (11) Bild 4 Trennrelais gemäß...
-
Seite 6: Hilfe Im Problemfall
RolloTec RolloTec Trennrelais mit/ohne Nebenstellenabgänge 5 Anhang 5.1 Technische Daten Nennspannung AC 230 V~, 50/60 Hz Neutralleiter erforderlich! Steuerspannung AC 230 V~, 50/60 Hz Sicherung 10 A Leitungsschutzschalter Charakteristik A oder B Stromaufnahme (Betrieb) ca. 10 mA Schaltstrom je Ausgang... -
Seite 7: Gewährleistung
RolloTec RolloTec Trennrelais mit/ohne Nebenstellenabgänge 5.3 Gewährleistung Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden oder das Gerät portofrei mit Fehlerbeschreibung an unser Service-Center senden.
