Berker RolloTec Bedienungsanleitung

Gefahrenhinweise
Achtung! Einbau und Montage elektrischer
Geräte dürfen nur durch eine Elektrofachkraft
erfolgen.
Bei Nichtbeachtung der Installationshinweise
können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Die Jalousiesteuerung wurde für das automati-
sche Betätigen von Fenster-Jalousien und Fen-
ster-Rollladen entwickelt. Andere Anwendun-
gen (z. B. Rolltorsteuerung) können Gefahren
mit sich bringen. Diese Gefahren müssen vom
Anwender durch Einsatz zusätzlicher geeigne-
ter Sicherheitsmaßnahmen (z. B. Lichtschran-
ken) ausgeschlossen werden.
Vor Arbeiten an Fenstern oder Jalousien/Roll-
laden, die mit einer automatischen Jalousie-
steuerung betrieben werden, ist die Jalousie-
steuerung freizuschalten. Andernfalls besteht
Verletzungsgefahr.

1. Funktionen

Die RolloTec Schaltuhr Komfort (Best. Nr. 1774..)
®
ist Teil des RolloTec Systems. Zusammen mit
®
einem RolloTec Einsatz bildet sie eine automa-
®
tische Jalousiesteuerung mit programmierbaren
Fahrzeiten. Diese Kombination wird im folgenden
Text als Jalousiesteuerung bezeichnet.
Pro Jalousiesteuerung kann ein Motor ange-
schlossen werden. Wird ein RolloTec
Nebenstelle verwendet, kann die Jalousie in einer
Gruppensteuerung betrieben werden.
Produktmerkmale
· Bedienung über 4-Tasten-Feld
· Anzeige der nächsten Fahrtzeit mit allen aktiven
Funktionen und der aktuellen Uhrzeit
· 3 Programmspeicher ,
A B
18 Fahrzeiten
·
Werksseitig programmierte Fahrzeiten in zwei
Programmspeichern ( ,
A B
· Zufallsfunktion (programmierte Fahrzeiten wer-
den um bis zu +/- 15 Minuten verschoben)
· Astrofunktion (ermöglicht ein automatisches
AUF-Fahren der Jalousie, wenn es hell wird
und ein AB- Fahren, wenn es dunkel wird)
· Anpassung der Astrofunktion durch Astrozeit-
verschiebung
· Zufalls- und Astrofunktion kombinierbar
· automatische Sommer-/Winterzeit-Umstellung
(abschaltbar)
·
Individuelle Motor-Laufzeit einstellbar
· Auswertung der Nebenstellen in AB-Richtung
abschaltbar (Aussperrschutz)
·
Gangreserve ca. 4 Stunden
·
Programmierte Fahrzeiten dauerhaft gesichert.
Datum und Uhrzeit bleiben etwa 4 Stunden war-
tungsfrei durch Spezialkondensator gesichert.
· Windalarmfunktion über Nebenstelle (nur mit
RolloTec ® Einsatz mit Nebenstellenfunktion)
· Sonnenschutzfunktion (wertet Außen- oder In-
nensensor aus)
· Separate Laufzeit bei Verwendung von Außen-
sensor einstellbar
·
Dämmerungsfunktion (die Jalousie fährt bei
Dämmerung abhängig von der Astrozeit)
· Glasbruchfunktion

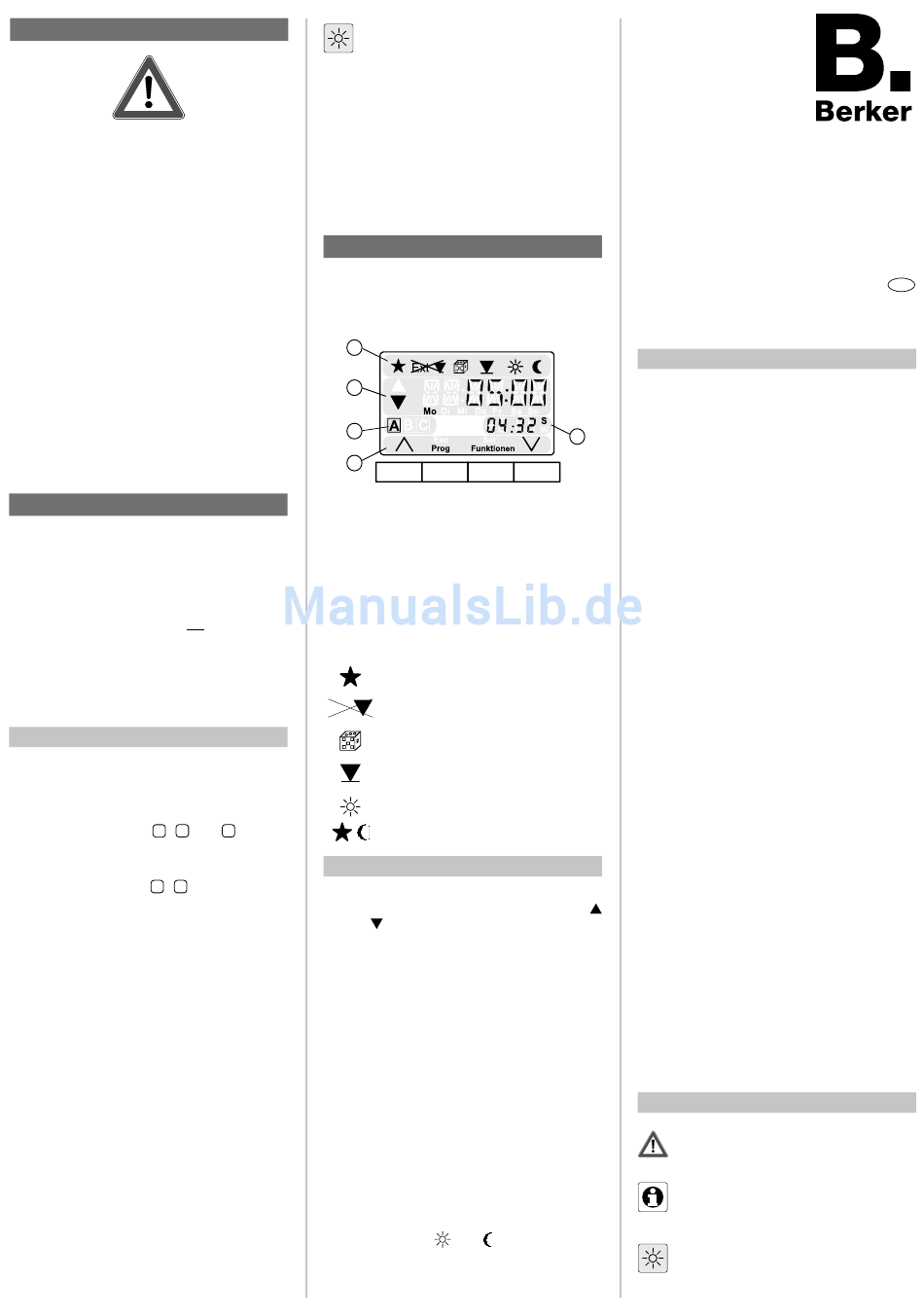

2. Anzeige

Die vierzeilige Anzeige informiert Sie über die
nächste Fahrzeit, die aktuelle Uhrzeit, allen aktiven
Funktionen und führt Sie durch das Menü bei der
Programmierung.
1
2
4
5
(1) Aktivierte Funktionen
(2) nächste Fahrzeit mit Uhrzeit, Wochentag und
Fahrtrichtung
(3) Aktuelle Uhrzeit mit Sommer-/Winterzeit-
Anzeige
(4) Aktiver Programmspeicher
(5) Tastenbelegungen
Sind die Symbole in der Anzeige sichtbar, sind
Einsatz mit
®
folgende Funktionen aktiviert:
Ext
und für max.
C
Eigenschaften der Anzeige
)
· Bei Ansteuerung des Jalousiemotors blinkt
das entsprechende Fahrtrichtungs-Symbol
oder
· Wird die Jalousie über eine Nebenstelle des
Einsatzes angesteuert, erscheint in der Anzei-
ge EXTERN und das Fahrtrichtungs-Symbol
blinkt.
· Als „nächste Fahrzeit" wird die tatsächliche
Fahrzeit angezeigt. Wenn Astro- oder Zufalls-
funktionen aktiv sind, kann die von der program-
mierten Fahrzeit abweichen.
· Bei aktivierter Dämmerungsfunktion ist die
Fahrzeit abhängig von der Helligkeit und kann
nicht vorher berechnet werden. In diesem Fall
erscheint in der Anzeige ein „>"-Symbol mit der
frühesten Fahrzeit oder ein „<"-Symbol mit der
spätesten Fahrzeit.
· Ist bei aktiver Sonnenschutz- oder Dämme-
rungsfunktion der eingestellte Schwellwert
über- bzw. unterschritten, blinkt das entspre-
chende Symbol
· Oberhalb der Tasten wird angezeigt, mit wel-
chen Funktionen diese belegt sind.
Zusätzliche Produktmerkmale bei RolloTec
Schaltuhr Komfort mit Sensoranschluss
Best. Nr. 1775..
Astrofunktion ist eingeschaltet
Nebenstellensignale in AB-Richtung
werden nicht ausgewertet
Zufallsfunktion ist eingeschaltet
Die individuelle Motor-Laufzeit wird
ausgeführt
Sonnenschutzfunktion ist eingeschaltet
Dämmerungsfunktion ist eingeschaltet
.
oder .
®
RolloTec Schaltuhr Komfort
®
Best.-Nr. 1774..
RolloTec Schaltuhr Komfort
®
mit Sensoranschluss
Best.-Nr. 1775..
Bedienungsanleitung

Inhaltsverzeichnis

1. Funktionen .............................................. 1
2. Anzeige .................................................. 1
3. Montage ................................................. 2
3
4. Inbetriebnahme ...................................... 2
5. Grundfunktionen .................................... 2
5.1 Aufrufen der Menüs ............................... 2
5.2 Manuelle Bedienung der Jalousie .......... 2
5.3 Hand- oder Automatikbetrieb ................ 2
5.4 Werkseinstellung .................................... 2
5.5 Sommer-/ Winterzeitumstellung
deaktivieren ............................................ 3
5.6 Reset ...................................................... 3
6. Funktionen aktivieren ............................. 3
6.1 Auswertung von Nebenstellensignalen in
„AB-Richtung" deaktivieren ................... 3
6.2 Zufallsfunktion aktivieren ....................... 3
6.3 Individuelle Laufzeiten aktivieren ........... 3
6.4 Sonnenschutzfunktion aktivieren ........... 3
7. Fahrzeiten programmieren, ändern oder
löschen .................................................. 4
8. Astrofunktionen ...................................... 5
9. Funktionen programmieren .................... 5
9.1 Individuelle Laufzeit und
Lamellenverstellzeit einstellen ............... 5
9.2 Astrozeit für Sonnenauf- und -untergang
verschieben ............................................ 5
9.3 Datum und Uhrzeit ändern ..................... 6
9.4 Funktionen mit Sonnen- und
Dämmerungssensor ............................... 6
9.4.1 Sonnenschutzfunktion ............................ 6
9.4.2 Laufzeiten für den Außensensor
einstellen ................................................ 6
9.4.3 Programmieren der Sonnenschutz-
funktion .................................................. 6
9.4.4 Die Dämmerungsfunktion ...................... 7
9.4.5 Helligkeitswert für Dämmerung
einstellen ................................................ 7
10. Windalarmfunktion ................................. 7
11. Glasbruchfunktion .................................. 7
12. Verhalten nach einem Netz-
spannungsausfall ..................................... 8
13. Was ist, wenn... ...................................... 8
14. Technische Daten .................................. 8
Verwendete Symbole
Gefahrenhinweise, zur Warnung vor Gefah-
ren, die Leib und Leben bedrohen
Technische Hinweise und Empfehlungen
zum besseren Geräte- und Funktions-
verständnis
Produktmerkmale und Funktionen, die
nur die RolloTec
Sensoranschluss betreffen.
D
825 529 61 05.2008
Schaltuhr Komfort mit
®
