Verwandte Anleitungen für Crowcon Gasflag
Inhaltszusammenfassung für Crowcon Gasflag

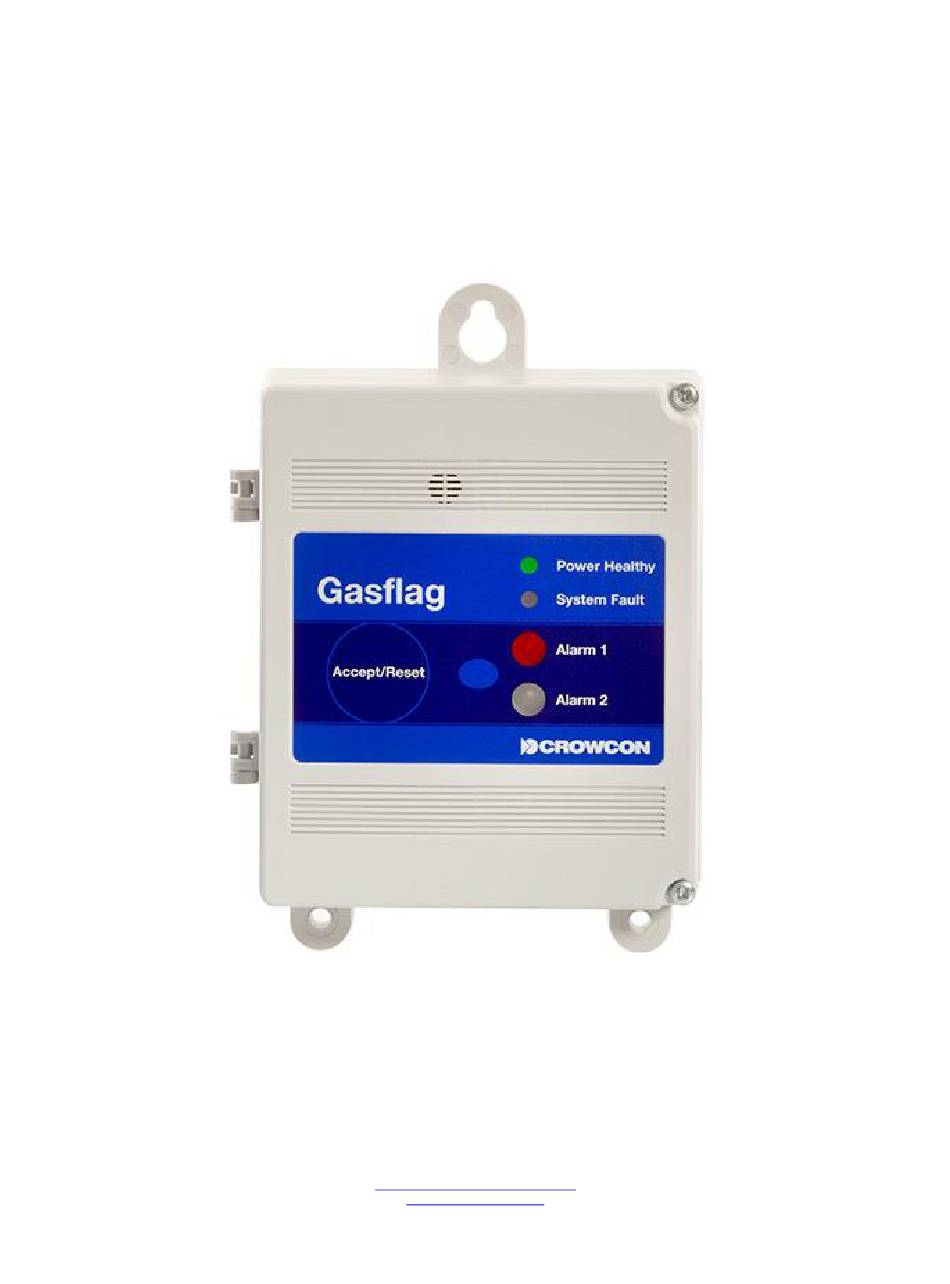

- Seite 1 Gasflag Einkanal Gas-Warnanlage Installation, Betrieb, Wartung >> Wartungsanleitung, M07225 Issue 1 27/07/01 PCE Instruments | PCE Deutschland GmbH | Im Langel 4 | 59872 Meschede www.pce-instruments.com/deutsch www.warensortiment.de...
-
Seite 2: Inhaltsverzeichnis
Einstellung des Alarm- und Fehlerrelais ..................7 3.2.3 Alarm Summer Einstellungen ....................7 Externe Alarmeinheiten ......................... 7 3.3.1 Stromversorgung exterer Alarmgeber über das Alarmrelais ............. 7 Einstellungen der erforderlichen Erdung ..................8 BETRIEB ..............................8 ZUSAMMENSCHALTUNG MEHRERER GASFLAG ................9 TECHNISCHE DATEN GASFLAG ......................9... -
Seite 3: Einführung
Seite). Darauf befinden sich die Anschlüsse um die Einstellungen vorzunehmen und die Einstellpotentiometer. Zum Gasflag gibt es eine 50/60 Hz AC Spannungsversorgung mit 230 V (E01777) und eine für 110 V (E01782). Diese Spannungsversorgung hat rote und schwarze Anschlussklemmen zum Gasflag und liefert 13 … 28 V Gleichspannung. -
Seite 4: Installation
INSTALLATION ACHTUNG: Bei der Installation ist sicherzustellen, dass alle lokalen Vorschriften und Regeln beachtet werden. 2.1 Montage Das Gasflag ist für die Wandmontage in einem ungefährdetem Bereich (Keine EX-Zone) und für Innenaufstellung vorgesehen. Montagelöscher sind bereits am Gerät vorhanden. Das Gasflag ist nicht für Außeneinsatz oder in (EX) gefährdeten Bereichen geeignet. -
Seite 5: Elektrische Anschlüsse
2.3 Elektrische Anschlüsse Figur 2.1 Elektrische Anschlüsse für 4-20 mA Geräte... -
Seite 6: Einstellungen
Relais im Gefahrenfall in Alarmstellung und fällt automatisch bei beseitigter Gasgefahr in die Normalstellung zurück. Die Verbindung (LINKS) 16 und 18 setzen die Gasflag Einstellungen für ALARM 1und 2. Stellung A für Nicht-Selbsthaltend (NON-LATCHING) oder B für Selbsthaltend (LATCHING). -
Seite 7: Einstellung Des Alarm- Und Fehlerrelais
Crowcon bietet eine Vielzahl an Alarmgebern, sowohl für sichere als auch für EX-Bereiche. 3.3.1 Stromversorgung exterer Alarmgeber über das Alarmrelais Das Gasflag kann externe Alarmeinheiten mit Strom versorgen. Bild 3.1" zeigt die erforderlichen elektrischen Verbindungen. Bei diesen Einstellungen bitte lokale Vorschriften und Regeln beachten. -
Seite 8: Einstellungen Der Erforderlichen Erdung
Einstellungen der erforderlichen Erdung Gasflag bietet eine flexible Erdung. Die Brücke 1 und 2 auf der Relaisplatine ermöglicht 0 V Erdung oder Erdung über die Abschirmung . Die Brücken sind in der folgenden Tabelle aufgeführt. Tabelle 3.1: Gasflag Erdungen BETRIEB Tabelle 4.1 fasst alle Aktionen zusammen bezüglich des ACCEPT/RESET Tasters, der Alarm und Fehler... -
Seite 9: Zusammenschaltung Mehrerer Gasflag
Mehrere Gasflag können in Serie zusammengeschaltet werden. Das erste Gasflag ist mit der Spannungsversorgung verbunden und versorgt seinerseits die nachfolgenden Geräte. Das erste Gasflag (welches vom Netzteil versorgt ist) kann seinerseits bis zu 2 weitere Geräte versorgen. Bei mehr Geräten ist ein anderes Netzteil erforderlich.
