Instalación Del Hardware - Axis F41 Installationshandbuch

Instalación del hardware

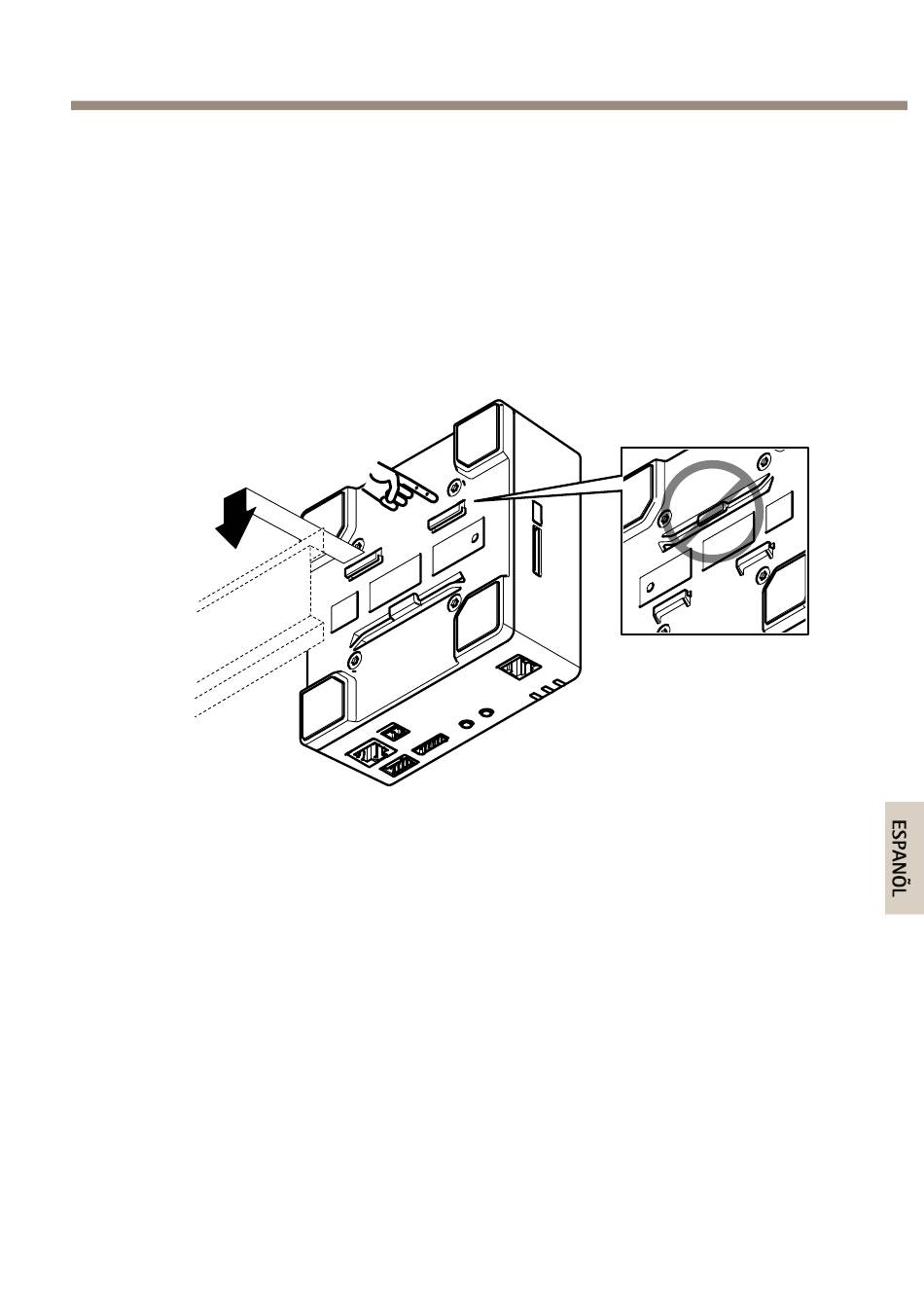

La unidad principal Axis F41 se puede colocar en un escritorio o montarse
en un carril DIN. Para facilitar la guía de los cables desde la parte superior
o lateral, extraiga los cuatro tornillos (Torx T20) y vuelva a alinear de
manera adecuada la placa inferior de debajo de la unidad (vea Información
general del hardware en la página 88). Vea www.axis.com para conocer
los accesorios opcionales.
1. Si es preciso, presione para liberar la tarjeta SD de imitación e
introduzca una tarjeta de memoria SD en la ranura específica.
2. Enchufe el cable de red para conectar la unidad a la red.
3. Conecte la unidad del sensor a la unidad principal con el cable
RJ12.
4. Si es preciso, conecte una fuente de alimentación de CA/CC
al conector de alimentación.
5. Si es preciso, conecte el cable de E/S utilizando el bloque de
conectores de E/S de seis pines para conectar los dispositivos
de entrada/salida externos.
AXIS F41 Main Unit
99
