Inhaltszusammenfassung für Axis Q8108-R

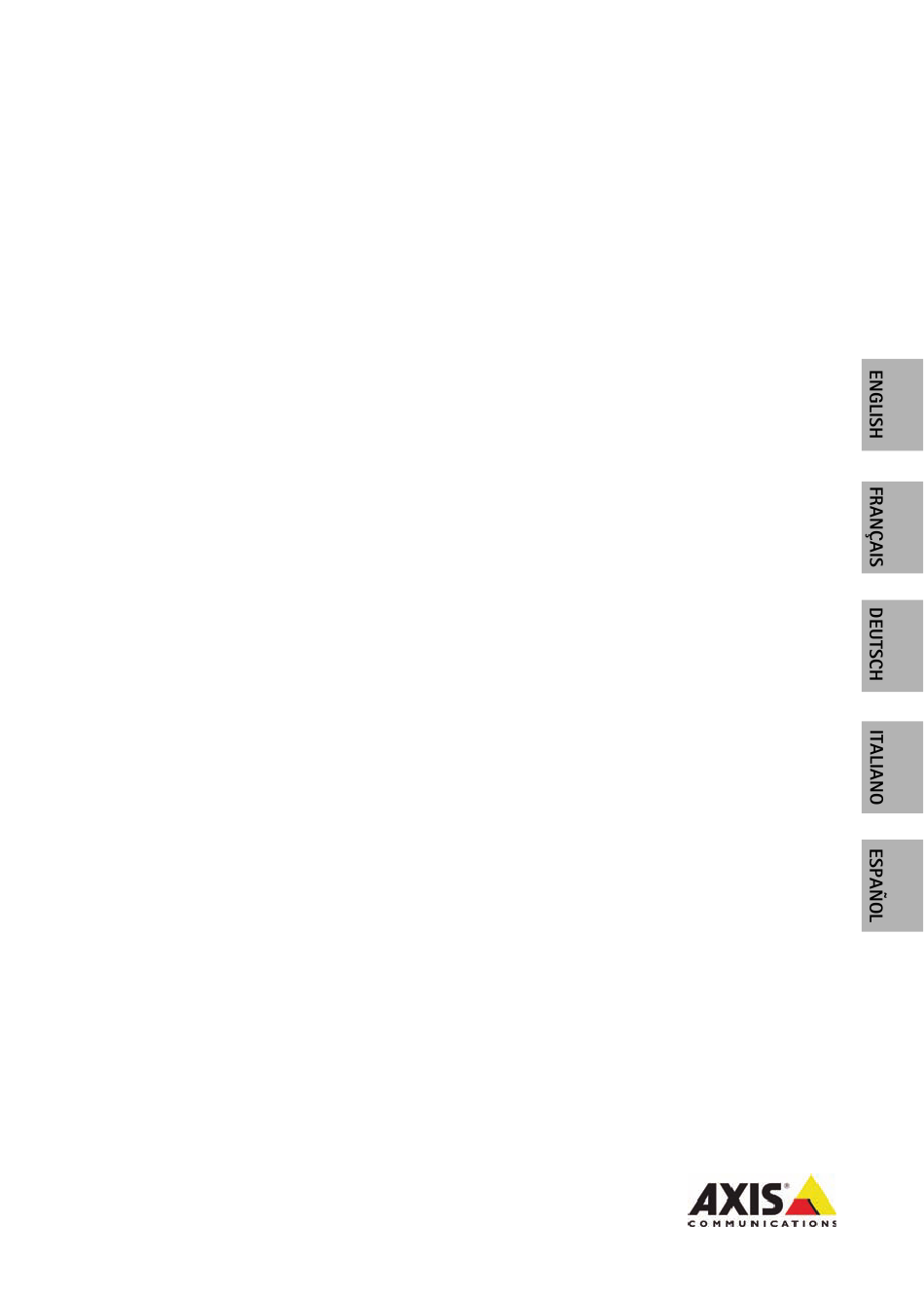

- Seite 1 User’s Guide AXIS Q8108-R Network Video Recorder...
-
Seite 31: Inhalt Des Produktpakets
AXIS Q8108-R Benutzerhandbuch Seite 31 AXIS Q8108-R Benutzerhandbuch Dieses Benutzerhandbuch enthält Anweisungen für die Installation des AXIS Q8108-R Netzwerk- Videorecorders. Hardwareübersicht - Seite 32 Geräteanschlüsse - Seite 33 Installation der Hardware - Seite 36 Anschließen der Kabel - Seite 37... -
Seite 32: Hardwareübersicht
Seite 32 AXIS Q8108-R Benutzerhandbuch Hardwareübersicht Hintere Abdeckung Bedienfeld Kabelblende Schrauben für die Arretierung der Kabel Abmessungen 178 mm (7”) 193.6 mm (7.6”) 211mm (8.3”) -
Seite 33: Rückseite
AXIS Q8108-R Benutzerhandbuch Seite 33 Rückseite PoE- und Verbindungs-LEDs SATA-Netzkabeladapter Festplatteneinschub Schalter für die interne Stromversorgung Netz-LEDs SATA-Anschlüsse Batterie Vorderseite 1-Gbit-Netzwerkanschluss Netzwerk-LEDs E/A-Anschluss Netzanschluss 8 PoE-Netzwerkanschlüsse 2 USB-2.0-Anschlüsse... - Seite 34 Seite 34 AXIS Q8108-R Benutzerhandbuch Geräteanschlüsse 8 PoE-Netzwerkanschlüsse - RJ-45 Ethernet-Anschlüsse. Versorgt bis zu 8 PoE-fähige Netzwerk- Kameras der Klasse 1 mit Strom. Die PoE-Anschlüsse werden in eine rechte und eine linke Vierergruppe unterteilt. Die maximal zulässige Belastung pro Gruppe beträgt 16 W. Beispielsweise können in der linken Gruppe eine Kamera der PoE-Klasse 0 und in der rechten Gruppe bis zu 4...
-
Seite 35: Kontaktzuweisung - E/A-Anschluss
Inaktiv bei einer Spannung von weniger als 1 V Max. Eingang = Aktiv bei einer Spannung von über 3 V 30 V Eingang 2 Über den AXIS NVR-Manager kann nur ein Eingang Eingang 3 programmiert werden. Weitere Informationen hierzu Eingang 4 finden Sie unter Einschaltkonfiguration, auf Seite 41... -
Seite 36: Installieren Der Hardware
Sorgen Sie für eine ausreichende Absicherung: 12 V DC (10 A) oder 24 V DC (5 A) 1. Verwenden Sie mindestens 4 für die Oberfläche geeignete Schrauben. Der AXIS Q8108-R kann in jeder Position montiert werden. Bei vertikaler Montage sollte die Kabelblende nach oben zeigen, um eine optimale Wärmeabfuhr zu gewährleisten. -
Seite 37: Anschließen Der Kabel
2 USB-2.0-Anschlüsse 1. Installieren Sie bis zu 8 Axis Netzwerk-Kameras anhand der jeweiligen Installationsanleitungen. 2. Verwenden Sie für die Verbindung der Kameras mit dem AXIS 8108-R RJ-45 PoE-Anschlüsse, über die jede Kamera mit Strom versorgt und mit dem Netzwerk verbunden wird. -
Seite 38: Montieren Der Festplatte
1. Entfernen Sie die Abdeckung auf der Rückseite. 2. Schalten Sie den AXIS Q8108-R aus (siehe Starten und Herunterfahren, auf Seite 39 und LED- Anzeigen, auf Seite 35). 3. Legen Sie die Festplatten in den Adapter. Sie können eine 3,5-Zoll- oder zwei 2,5-Zoll- Festplatten verwenden. -
Seite 39: Starten Und Herunterfahren
Abschalten durch. Schalter für die interne Stromversorgung Verwenden Sie diesen Schalter, um den AXIS Q8108-R manuell zu starten oder zu beenden. Wird er kurz gedrückt, schaltet sich der NVR innerhalb von 15 bis 30 Sekunden kontrolliert ab. Wird der Schalter mehr als 3 Sekunden lang gedrückt, wird der NVR abrupt ausgeschaltet. -
Seite 40: Einrichten Des Computers
AXIS NVR Manager dient der Erkennung, der Konfiguration und der Firmware-Aktualisierung von AXIS Q8108-R. Laden Sie sich den AXIS NVR Manager von www.axis.com herunter und befolgen Sie die Anweisungen des Installationsassistenten. Stellen Sie sicher, dass Sie auf dem Computer, auf dem Sie installieren, über alle Administratorrechte verfügen. -
Seite 41: Festlegen Des Kennworts
Vorsicht: Aktivieren Sie aus Sicherheitsgründen UPnP™ für den Zugriff auf den NVR über AXIS NVR Manager oder AXIS Camera Station nur dann, wenn sich der NVR hinter einem Router befindet, der auf die Durchführung von NAT-Traversal angewiesen ist. Einschaltkonfiguration Um zu konfigurieren, wie der NVR startet, wählen Sie Tools >... - Seite 42 Seite 42 AXIS Q8108-R Benutzerhandbuch Hinweis: Wenn die Einschaltkonfiguration nicht ordnungsgemäß durchgeführt wird, können Sie den NVR möglicherweise nicht starten. Um in einer solchen Situation Abhilfe zu schaffen, lesen Sie Wiederherstellen der werkseitigen Standardeinstellungen, auf Seite 39 und befolgen Sie die...
-
Seite 43: Verbindung Zu Axis Camera Station-Client Herstellen
Netzwerkadresse des NVR. Hinweise: • Falls auf dem Computer, auf dem AXIS NVR Manager läuft, nicht zuvor die korrekte Version von AXIS Camera Station Client installiert wurde, werden Sie aufgefordert, eine Installation durchzuführen. • Ältere Versionen von AXIS Camera Station Client und AXIS Camera Station Server müssen von dem Computer entfernt werden, bevor diese Version installiert wird. -
Seite 44: Technische Daten
Stromunterbrechung Netzwerk Sicherheit Kennwortschutz, Protokoll der Benutzerzugriffe NTP-Server enthalten Software Videoverwaltungssoft AXIS Camera Station, Lizenz für 8 Kanäle enthalten. Weitere Informationen hierzu finden Sie unter ware "www.axis.com/products/cam_station_software". Offene API für Softwareintegration Videokomprimierung H.264 (MPEG-4 Part 10/AVC), MPEG-4 Part 2, Motion JPEG Audiokomprimierung AAC, G.711, G.726... -
Seite 45: Funktion
AXIS Q8108-R Benutzerhandbuch Seite 45 Funktion/ Komponente Spezifikation Gruppe Zulassungen EU-Richtlinie 2002/96/EC, MIL STD-810F Method 516.5 Procedure I, MIL STD-810F method 514.5, EN 55022, EN 55024, EN 61000-4-2, ISO 11452-2, EN 61000-4-3, ISO 11452-2, EN 61000-4-4, EN 61000- 4-5, EN 61000-4-11, ISO 7637-2, EN50121-3-2,... - Seite 46 Seite 46 AXIS Q8108-R Benutzerhandbuch...
