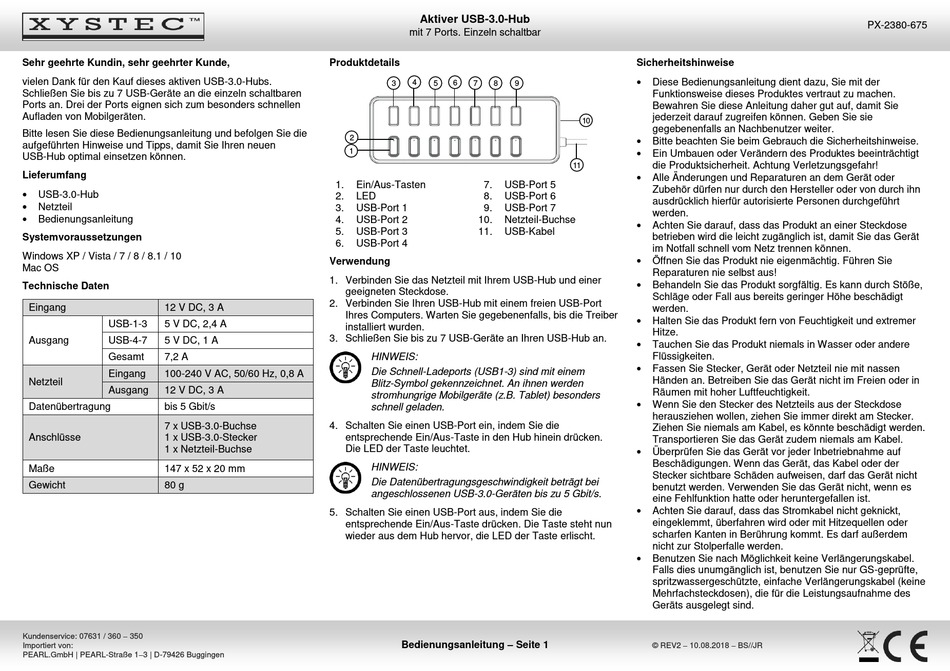

xystec PX-2380 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses aktiven USB-3.0-Hubs.
Schließen Sie bis zu 7 USB-Geräte an die einzeln schaltbaren
Ports an. Drei der Ports eignen sich zum besonders schnellen
Aufladen von Mobilgeräten.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
USB-Hub optimal einsetzen können.
Lieferumfang

USB-3.0-Hub

Netzteil

Bedienungsanleitung
Systemvoraussetzungen
Windows XP / Vista / 7 / 8 / 8.1 / 10
Mac OS
Technische Daten
Eingang 12 V DC, 3 A
USB-1-3 5 V DC, 2,4 A
Ausgang USB-4-7 5 V DC, 1 A
Gesamt 7,2 A
Eingang 100-240 V AC, 50/60 Hz, 0,8 A
Netzteil
Ausgang 12 V DC, 3 A
Datenübertragung bis 5 Gbit/s
7 x USB-3.0-Buchse
Anschlüsse 1 x USB-3.0-Stecker
1 x Netzteil-Buchse
Maße 147 x 52 x 20 mm
Gewicht 80 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

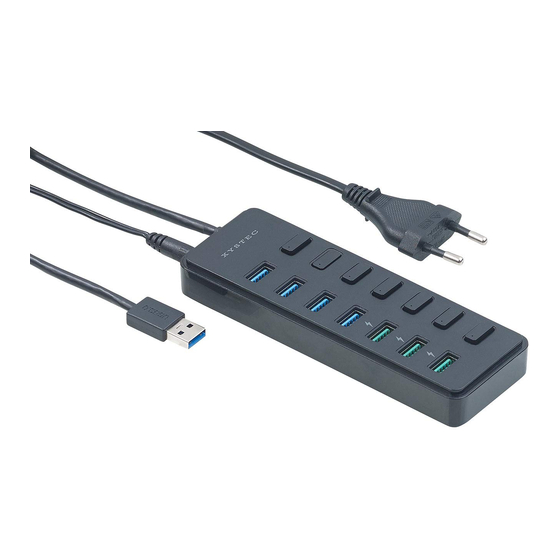

Aktiver USB-3.0-Hub
mit 7 Ports. Einzeln schaltbar
Produktdetails
4 6
3 5 7 8
2
1
1. Ein/Aus-Tasten 7. USB-Port 5
2. LED 8. USB-Port 6
3. USB-Port 1 9. USB-Port 7
4. USB-Port 2 10. Netzteil-Buchse
5. USB-Port 3 11. USB-Kabel
6. USB-Port 4
Verwendung
1. Verbinden Sie das Netzteil mit Ihrem USB-Hub und einer
geeigneten Steckdose.
2. Verbinden Sie Ihren USB-Hub mit einem freien USB-Port
Ihres Computers. Warten Sie gegebenenfalls, bis die Treiber
installiert wurden.
3. Schließen Sie bis zu 7 USB-Geräte an Ihren USB-Hub an.
HINWEIS:
Die Schnell-Ladeports (USB1-3) sind mit einem
Blitz-Symbol gekennzeichnet. An ihnen werden
stromhungrige Mobilgeräte (z.B. Tablet) besonders
schnell geladen.
4. Schalten Sie einen USB-Port ein, indem Sie die
entsprechende Ein/Aus-Taste in den Hub hinein drücken.
Die LED der Taste leuchtet.
HINWEIS:
Die Datenübertragungsgeschwindigkeit beträgt bei
angeschlossenen USB-3.0-Geräten bis zu 5 Gbit/s.
5. Schalten Sie einen USB-Port aus, indem Sie die
entsprechende Ein/Aus-Taste drücken. Die Taste steht nun
wieder aus dem Hub hervor, die LED der Taste erlischt.
Bedienungsanleitung – Seite 1
Sicherheitshinweise
 Diese Bedienungsanleitung dient dazu, Sie mit der
9
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können. Geben Sie sie
10
gegebenenfalls an Nachbenutzer weiter.

Bitte beachten Sie beim Gebrauch die Sicherheitshinweise.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
11

Alle Änderungen und Reparaturen an dem Gerät oder
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.

Achten Sie darauf, dass das Produkt an einer Steckdose
betrieben wird die leicht zugänglich ist, damit Sie das Gerät
im Notfall schnell vom Netz trennen können.

Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.

Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.

Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.

Fassen Sie Stecker, Gerät oder Netzteil nie mit nassen
Händen an. Betreiben Sie das Gerät nicht im Freien oder in
Räumen mit hoher Luftfeuchtigkeit.

Wenn Sie den Stecker des Netzteils aus der Steckdose
herausziehen wollen, ziehen Sie immer direkt am Stecker.
Ziehen Sie niemals am Kabel, es könnte beschädigt werden.
Transportieren Sie das Gerät zudem niemals am Kabel.

Überprüfen Sie das Gerät vor jeder Inbetriebnahme auf
Beschädigungen. Wenn das Gerät, das Kabel oder der
Stecker sichtbare Schäden aufweisen, darf das Gerät nicht
benutzt werden. Verwenden Sie das Gerät nicht, wenn es
eine Fehlfunktion hatte oder heruntergefallen ist.

Achten Sie darauf, dass das Stromkabel nicht geknickt,
eingeklemmt, überfahren wird oder mit Hitzequellen oder
scharfen Kanten in Berührung kommt. Es darf außerdem
nicht zur Stolperfalle werden.
 Benutzen Sie nach Möglichkeit keine Verlängerungskabel.
Falls dies unumgänglich ist, benutzen Sie nur GS-geprüfte,
spritzwassergeschützte, einfache Verlängerungskabel (keine
Mehrfachsteckdosen), die für die Leistungsaufnahme des
Geräts ausgelegt sind.
© REV2 – 10.08.2018 – BS//JR
PX-2380-675
