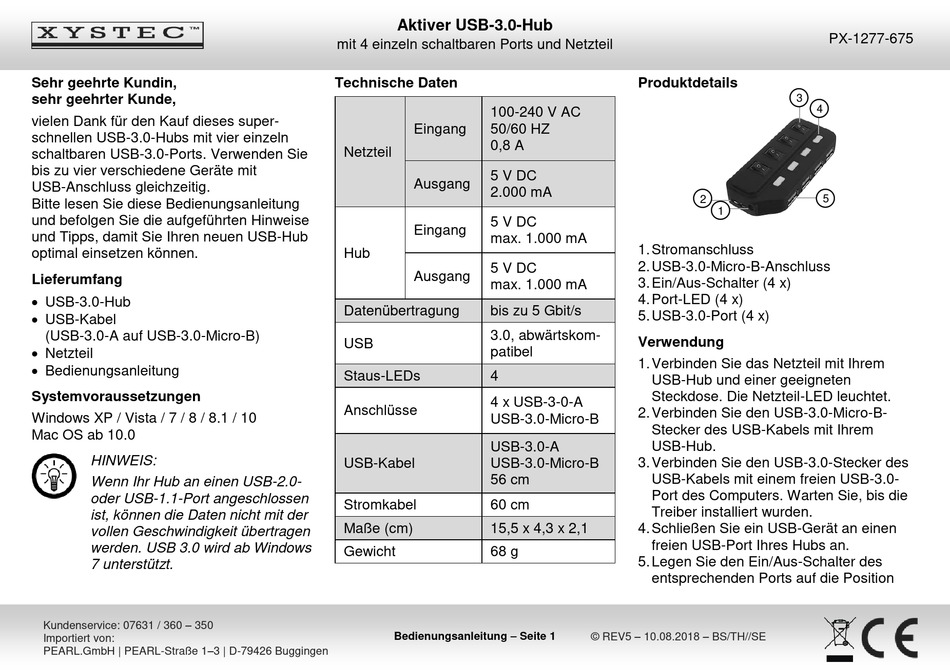

xystec PX-1277-675 Bedienungsanleitung

Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieses super-
schnellen USB-3.0-Hubs mit vier einzeln
schaltbaren USB-3.0-Ports. Verwenden Sie
bis zu vier verschiedene Geräte mit
USB-Anschluss gleichzeitig.
Bitte lesen Sie diese Bedienungsanleitung
und befolgen Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihren neuen USB-Hub
optimal einsetzen können.
Lieferumfang
 USB-3.0-Hub
 USB-Kabel
(USB-3.0-A auf USB-3.0-Micro-B)
 Netzteil
 Bedienungsanleitung
Systemvoraussetzungen
Windows XP / Vista / 7 / 8 / 8.1 / 10
Mac OS ab 10.0
HINWEIS:
Wenn Ihr Hub an einen USB-2.0-
oder USB-1.1-Port angeschlossen
ist, können die Daten nicht mit der
vollen Geschwindigkeit übertragen
werden. USB 3.0 wird ab Windows
7 unterstützt.
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

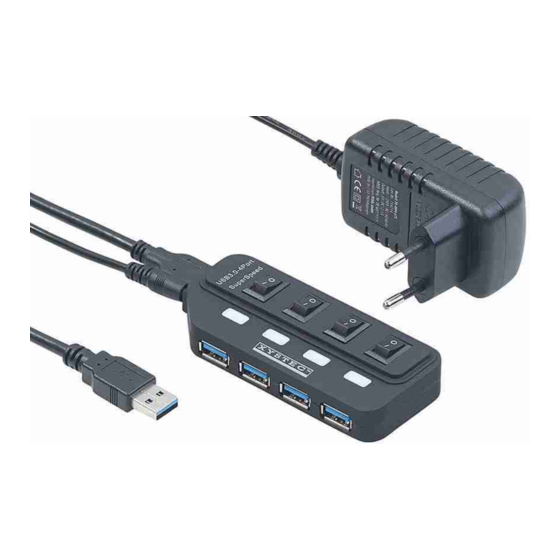

Aktiver USB-3.0-Hub
mit 4 einzeln schaltbaren Ports und Netzteil
Technische Daten
100-240 V AC
Eingang 50/60 HZ
0,8 A
Netzteil
5 V DC
Ausgang
2.000 mA
5 V DC
Eingang
max. 1.000 mA
Hub
5 V DC
Ausgang
max. 1.000 mA
Datenübertragung bis zu 5 Gbit/s
3.0, abwärtskom-
USB
patibel
Staus-LEDs 4
4 x USB-3-0-A
Anschlüsse
USB-3.0-Micro-B
USB-3.0-A
USB-Kabel USB-3.0-Micro-B
56 cm
Stromkabel 60 cm
Maße (cm) 15,5 x 4,3 x 2,1
Gewicht 68 g
Bedienungsanleitung – Seite 1
Produktdetails
2
1
1. Stromanschluss
2. USB-3.0-Micro-B-Anschluss
3. Ein/Aus-Schalter (4 x)
4. Port-LED (4 x)
5. USB-3.0-Port (4 x)
Verwendung
1. Verbinden Sie das Netzteil mit Ihrem
USB-Hub und einer geeigneten
Steckdose. Die Netzteil-LED leuchtet.
2. Verbinden Sie den USB-3.0-Micro-B-
Stecker des USB-Kabels mit Ihrem
USB-Hub.
3. Verbinden Sie den USB-3.0-Stecker des
USB-Kabels mit einem freien USB-3.0-
Port des Computers. Warten Sie, bis die
Treiber installiert wurden.
4. Schließen Sie ein USB-Gerät an einen
freien USB-Port Ihres Hubs an.
5. Legen Sie den Ein/Aus-Schalter des
entsprechenden Ports auf die Position
© REV5 – 10.08.2018 – BS/TH//SE
PX-1277-675
3
4
5
