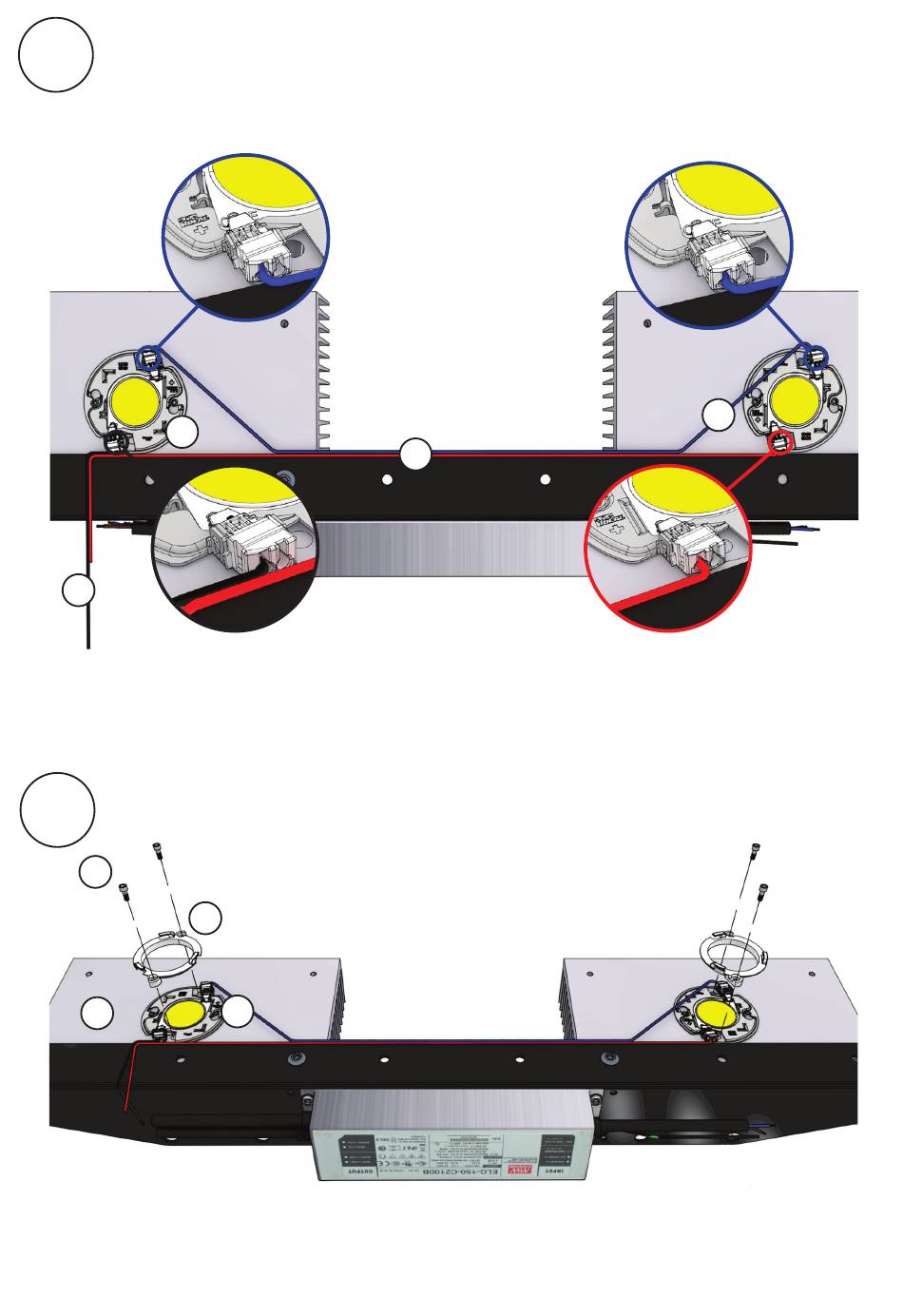

Blaues(8), schwarzes(9) und rotes Kabel (10) auf die richtige Länge zuschneiden und
5
6-8mm abisolieren.
LED-Zuleitung blau (8) in
den + Pol des IDEAL LED
Array Holder (C) ein-
stecken.
C
9
LED-Zuleitung schwarz (9)
in den - Pol des IDEAL LED
Array Holder (C) einstecken.
6
(Achtung: Schrauben nicht zu fest anziehen – Bruchgefahr!)
1
D
G
IDEAL Reflektor Adapter (D) mit M3 Inbusschrauben (1) über den IDEAL LED Array
Holder (C) an den Kühlkörper (G) montieren.
C
LED-Zuleitung blau (8) in
den - Pol des IDEAL LED
Array Holder (C) ein-
stecken.
10
LED-Zuleitung rot (10) in
den + Pol des IDEAL LED
Array Holder (C) einstecken.
8
Seite 5
