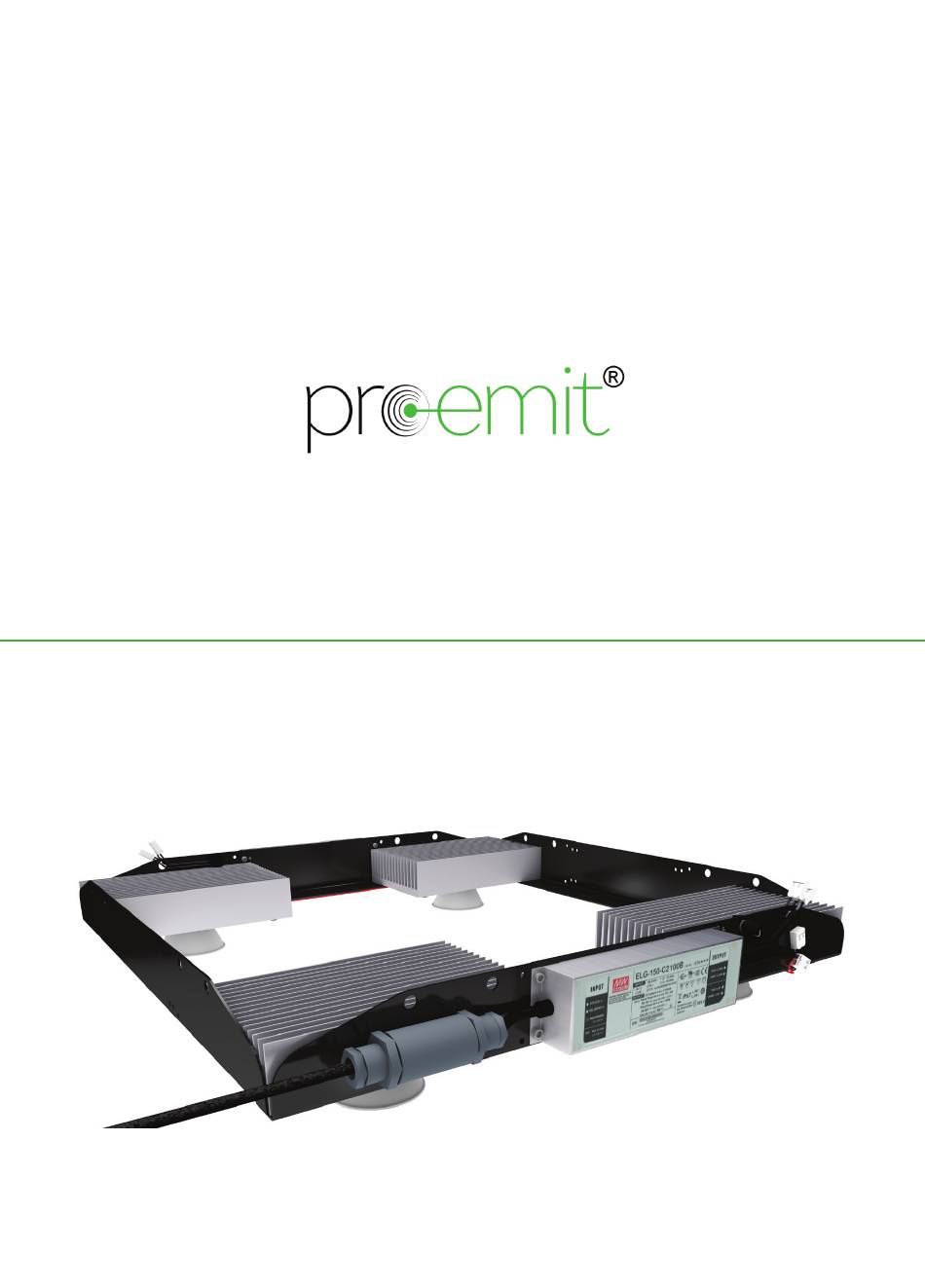

- Seite 1 Bauanleitung Model B 300...
-
Seite 2: Teileliste
Teileliste Model B 300 egraf Graphit M3 Inbusschraube Wärmeleitpad M4 Mutter Cree CXB 3590 M4 Unterlegscheibe IDEAL LED Array Holder 50-2303CR M4 Inbusschraube IDEAL Reflektor Adapter 50-2300AN M6 Inbusschraube Ledil Reflektor 90° M6 Unterlegscheibe F13838_ANGELINA-XW (für 300W Aufbau) Potentiometer 50K... - Seite 3 Mit M4 Inbusschrauben (4) und M4 Unterlegscheibe (3) den Treiber MeanWell ELG 150(H) an Verbindungswinkel (F) mit M4 Mutter (2) festschrauben. Dabei das Erdungs- Kabel (K) wie im Bild montieren. Fertiges Bauteil aus Schritt (1) mit M6 Inbusschrauben (5) an die Kühlkörper (G) an- schrauben.
- Seite 4 Der Cree CXB 3590 (B) wird vorsichtig mit dem Wärmeleitpäd beklebt und anschließend in den IDEAL LED Array Holder (C) eingesetzt. vorsichtig Wärmeleitpad (A) Cree CXB 3590 (B) in IDEAL Achtung: +Pol am IDEAL vom Papier ablösen und mit Array Holder LED Array Holder (C) und der klebenden Seite auf den...
- Seite 5 Blaues(8), schwarzes(9) und rotes Kabel (10) auf die richtige Länge zuschneiden und 6-8mm abisolieren. LED-Zuleitung blau (8) in LED-Zuleitung blau (8) in den + Pol des IDEAL LED den - Pol des IDEAL LED Array Holder (C) ein- Array Holder (C) ein- stecken.
- Seite 6 Achtung: Stromschlaggefahr ! Der Anschluss muss durch eine Elektro-Fachkraft erfolgen Achtung: Der Netzstecker darf während der Montage nicht eingesteckt sein! Wago-Klemme (7) am Hebel öffnen und mit der LED-Zuleitung rot (10) und dem Treiberkabel braun (b) verbinden. Wago-Klemme (7) am Hebel öffnen und mit der LED-Zuleitung schwarz (9) und dem Treiber- kabel blau (a) verbinden.
- Seite 7 Schritt 1-7 zwei mal ausführen und anschließend mit diesem Schritt fortfahren. Die beiden Verbindungswinkel (F) mit M6 Schrauben(5) und M6 Schreiben(6) auf die Kühlkörper montieren Potentiometer(7) wie auf dem Bild am innenliegenden Loch des Verbindungs- winkel montieren. Der Schaft kann ggf. mit einem Seitenschneider gekürzt werden.
- Seite 8 Kabel beider Treiber mit dem jeweils roten Kabel des Potentiometers mit Wagoklemmen verbinden. Ledil Angelina Reflektoren (E) an den vorgesehenen Stellen auf die IDEAL Reflektor Adapter (D) aufstecken und durch leichtes drehen einrasten lassen. Dein Model B 300 ist nun einsatzbereit! Seite 8...
