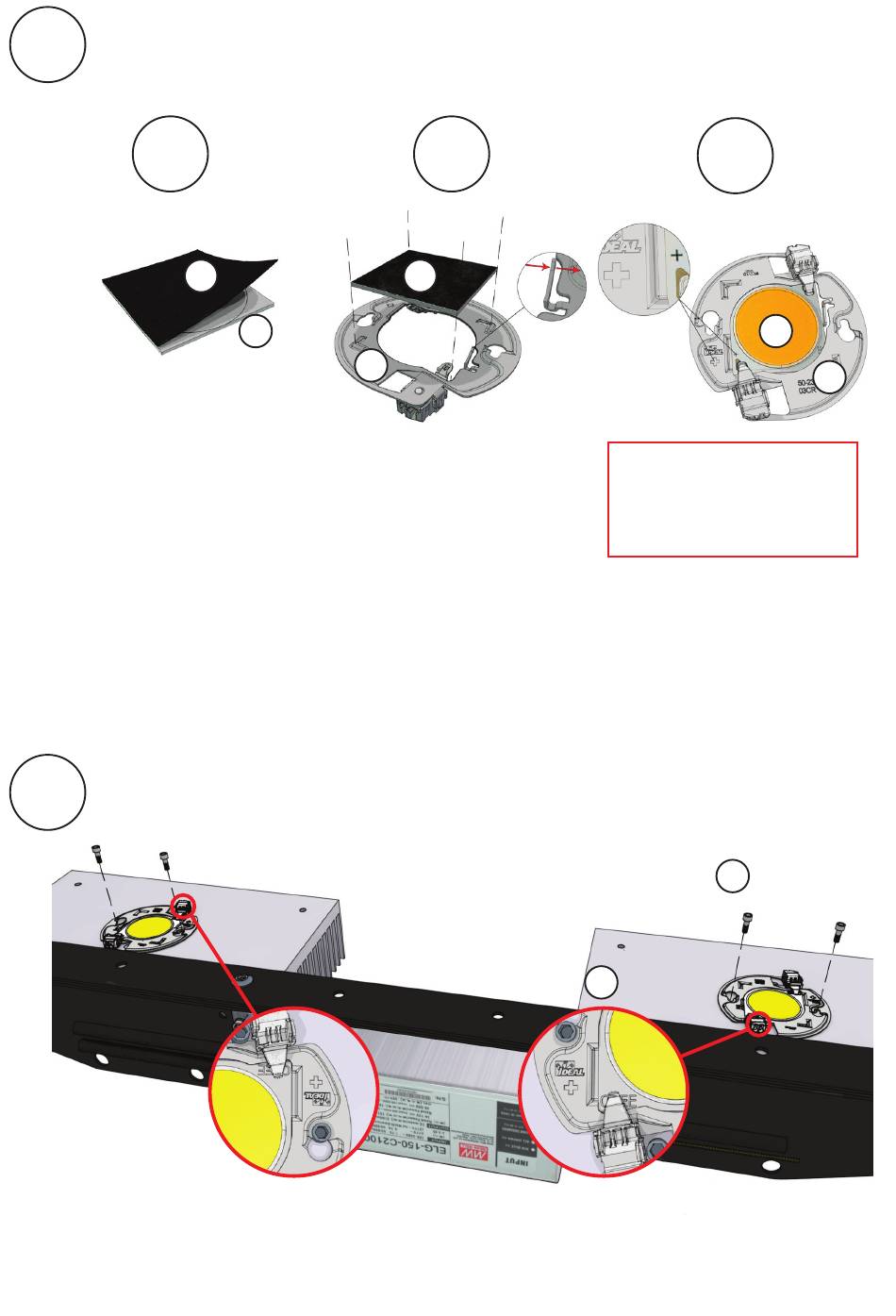

Der Cree CXB 3590 (B) wird vorsichtig mit dem Wärmeleitpäd beklebt und anschließend
in den IDEAL LED Array Holder (C) eingesetzt.
3.1
A
Wärmeleitpad (A)
vom Papier ablösen und mit
der klebenden Seite auf den
Cree CXB 3590 (B) aufkleben.
Das Wärmeleitpad muss an
allen Seiten bündig mit dem
Cree CXB 3590 abschließen.
Achtung:
Wenn das Pad klebt lässt es sich nicht wieder beschädigungsfrei entfernen!
4
(Achtung: Schrauben nicht zu fest anziehen – Bruchgefahr!)
IDEAL LED Array Holder mit Cree CXB 3590 (A+B+C) mit den M3 Inbusschrauben (1) an
den Kühlkörper (G) befestigen. Dabei sollte darauf geachtet werden, dass die IDEAL
LED Array Holder jeweils mit dem +Pol in gleicher Richtung wie auf dem Bild montiert
werden.
B
C
vorsichtig
Cree CXB 3590 (B) in IDEAL
LED
einsetzen und den Pin beim
einspannen des Cree CXB
3590 leicht zurückdrücken.
3.2
B
Array
Holder
(C)
3.3
Achtung:
+Pol am IDEAL
LED Array Holder (C) und
+Pol am Cree CXB 3590 (B)
müssen übereinstimmen!
1
G
B
C
