pro-emit sunflow Bedienungsanleitung
Verwandte Anleitungen für pro-emit sunflow
Inhaltszusammenfassung für pro-emit sunflow

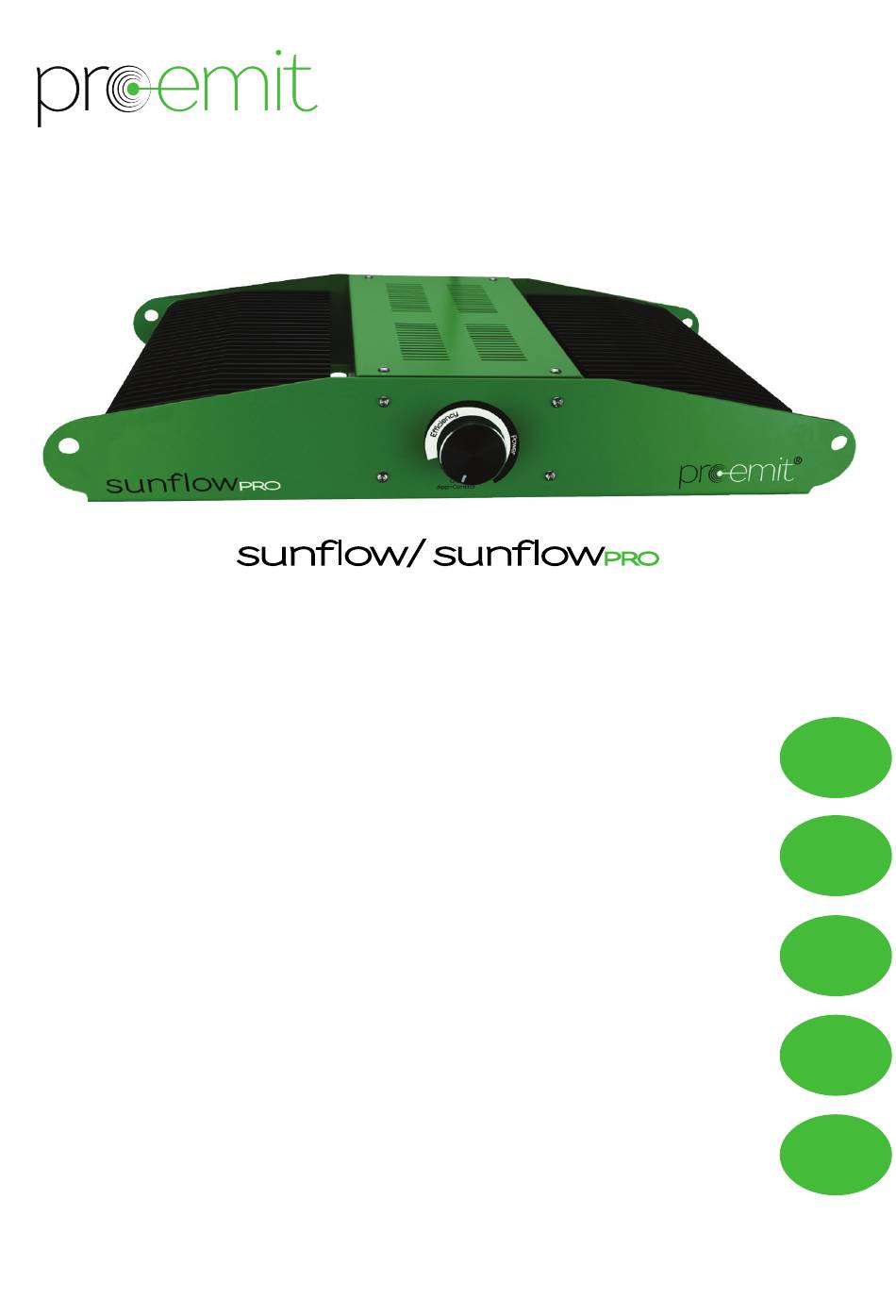

- Seite 1 ® sunflow/ sunflow Bedienungsanleitung 2-16 Operating Manual 17-32 Mode d’emploi 33-48 Manual de instrucciones 49-64 Istruzioni per l’uso 65-80...
- Seite 2 Version: Datum: Anmerkung: SF150_2017_01 2017-03-11 Erste Ausgabe © pro-emit UG Schwerdtfegerstraße 9, 31185 Söhlde Änderungen vorbehalten. Vervielfältigungen, auch Übersetzungen in andere Sprachen oder Wiederverwendungen von Inhalten für andere Zwecke, dürfen nur mit schriftlicher Einwilligung der Firma pro-emit UG erfolgen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung ......................4 2. Bestimmungsgemäße Verwendung .............4 3. Modellvarianten und Lieferumfang ..............4 3.1 Lieferumfang sunflow ................4 3.2 Lieferumfang sunflowPRO ..............5 4. Symbol-Erklärungen, Aufschriften ..............5 5. Sicherheitshinweise ....................5 6. Produktbeschreibung ..................6 7. Ausstattung und Funktionen ................8 7.1 Bedienung mit dem Dimm-Poti ............8 7.2 Casambi Applikations Steuerung per Bluetooth ......9... -
Seite 4: Einführung
Person ersetzt werden. Bei nicht bestimmungsgemäßer Verwendung schließt der Hersteller dadurch entstandene Personen- und Sachschäden aus. 3. Modellvarianten und Lieferumfang Die sunflow gibt es in folgenden Ausführungen: • sunflow (Single, Slave) • sunflowPRO (Single, Slave, Master mit Casambi-Steuerung) 3.1 Lieferumfang sunflow... -
Seite 5: Lieferumfang Sunflowpro
3.2 Lieferumfang sunflowPRO • Pflanzenleuchte sunflowPRO • Netzanschlusskabel 3m • Bedienungsanleitung 4. Symbol-Erklärungen, Aufschriften Dieses Symbol wird in dieser Bedienungsanleitung verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Dieses Symbol weist auf besondere Gefahren hin bzw. auf wichtige Informationen, die unbedingt zu beachten sind. -
Seite 6: Produktbeschreibung
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel. 6. Produktbeschreibung Die sunflow Pflanzenleuchte verfügt über zwei Cree CXB3590 COB LEDs mit passiver Kühlung, verbunden mit einem Aluminium-Elektronikgehäuse. Sie wird an vier im Gehäuse integrierten Oesen aufgehängt. Die sunflow gibt es neben der normalen Ausstattung auch als PRO Variante mit App-Steuerung (Casambi). -
Seite 7: Vorderseite
Vorderseite Rückseite Ösen zur Aufhängung Drehregler zum Dimmen der Einzelleuchte (AppControll On/Off - sunflowPRO) Strom Eingang 220-240 V/AC, 50 Hz Strom Ausgang 220-240 V/AC, 50 Hz, 10A max. DIM Eingang 0-10V DIM Ausgang 0-10V... -
Seite 8: Ausstattung Und Funktionen
7. Ausstattung und Funktionen Durch ihre intelligente Technologie bietet die sunflow Pflanzenleuchte zahlreiche Funktionen. Diese werden in den folgenden Kapiteln eingehend beschrieben. Die wichtigsten Funktionen und Ausstattungsmerkmale: • Einzeln stufenlos dimmbar über Drehknauf auf der Frontseite • Fremdsteuerung mittels Signalkabel •... -
Seite 9: Casambi Applikations Steuerung Per Bluetooth
7.2 Casambi Applikations Steuerung per Bluetooth 7.2.1 Erste Anwendung der Casambi-App Die Casambi-App ist für Adroid und iOS Geräte verfügbar und leicht zu installieren. Folgen Sie dazu folgenden Schritten: 1. Casambi App downloaden und installieren 2. sunflowPRO einschalten 3. Öffnen Sie die Casambi App 4. -
Seite 10: Szenen
7.2.2 Szenen Unter Szenen können Sie Lichtszenen erstellen. Es ist möglich mit einem Klick meh- rere Leuchten zu steuern und somit ganze Gruppen gleichzeitig zu konfigurieren. Eine Leuchte kann in mehreren Szenen verwendet werden. 1. Klicken Sie auf „Szene hinzufügen“ und 2. -
Seite 11: Timer
7.2.3 Timer Timer ermöglichen es Szenen und Animationen zeitgesteuert an oder auszuschalten. Es ist möglich, mehrere Szenen auszuwählen und diese langsam einzublenden. 1.Unter dem Reiter „Mehr“ finden Sie die „Timer“. Wenn sie diese auswählen, können Sie einen Timer hinzufügen. 2.Klicken Sie auf Ausgewählte Szenen um die Szene(n) zu bestimmen, welche ein-oder ausgeschaltet werden soll(en). -
Seite 12: Leuchte Vom Smartdevice Entkoppeln
8.3 Koppeln mehrerer Leuchten An der sunflowPRO können bis zu vier weitere sunflow angeschlossen und gemeinsam gesteuert werden. Hierzu kann die Stromversorgung jeweils mit Hilfe des bei der sunflow mitgelieferten C13/C14 Verbindungskabel von einem Modul (220-240V Strom-Ausgang) zum nächsten Modul (220-240V Stromeingang) weitergeleitet werden. Es besteht die Möglichkeit das Dimm-Signal des Casambi-Moduls mittels des ebenfalls bei der sunflow... -
Seite 13: Wartung Und Reinigung
ACHTUNG! Verwenden Sie ein fusselfreies, trockenes Tuch. Reinigungsmittel können aggressive Substanzen enthalten, die die Oberfläche beschädigen. Trennen Sie die sunflow Pflanzenleuchte zur Reinigung vom Stromnetz. 9. Störungsbehebung 9.1 Störung/Ursache/Abhilfe Die Leuchte lässt sich nicht einschalten Netzstecker nicht an das Stromnetz angeschlossen ->... -
Seite 14: Technische Daten
10. Technische Daten sunflow/sunflowPRO Netzspannung: 220 - 240 V / 50Hz 167 W max Bemessungsleistung: Energieeffizienz-Klasse: Nennstrom: 500 mA @ 230 V Leuchtmittel: LED Array, Ø35mm (inklusive) CREE Hersteller: CXB3590 Modellnummer: Anzahl: Bemessungsversorgungsstrom: 2100mA Bemessungsversorgungsspannung: 75 W pro LED Nennleistung: Silikon-Linsen 72°Abstrahlwinkel... -
Seite 15: Eg-Konformitätserklärung
11. EG-Konformitätserklärung Hiermit erklärt pro-emit UG, dass sich das Produkt SUNFLOW Pflanzenleuchte in Überein- stimmung mit den Richtlinien 2004/108/EG und 2006/95/EG befindet. Den vollständigen Text der Konformitätserklärung finden Sie unter: www.pro-emit.de 12. Entsorgung Als Besitzer von Altgeräten sind Sie gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen. - Seite 16 UG (haftungsbeschränkt) Schwerdtfegerstraße 9 31185 Söhlde, Deutschland Internet: www.pro-emit.de E-Mail: info@pro-emit.de...
- Seite 17 ® Operating Manual sunflow/ sunflow...
- Seite 33 ® Mode d’emploi sunflow/ sunflow...
- Seite 48 UG (responsabilité limitée) Schwerdtfegerstraße 9 31185 Söhlde, Deutschland Internet : www.pro-emit.de E-Mail : info@pro-emit.de...
