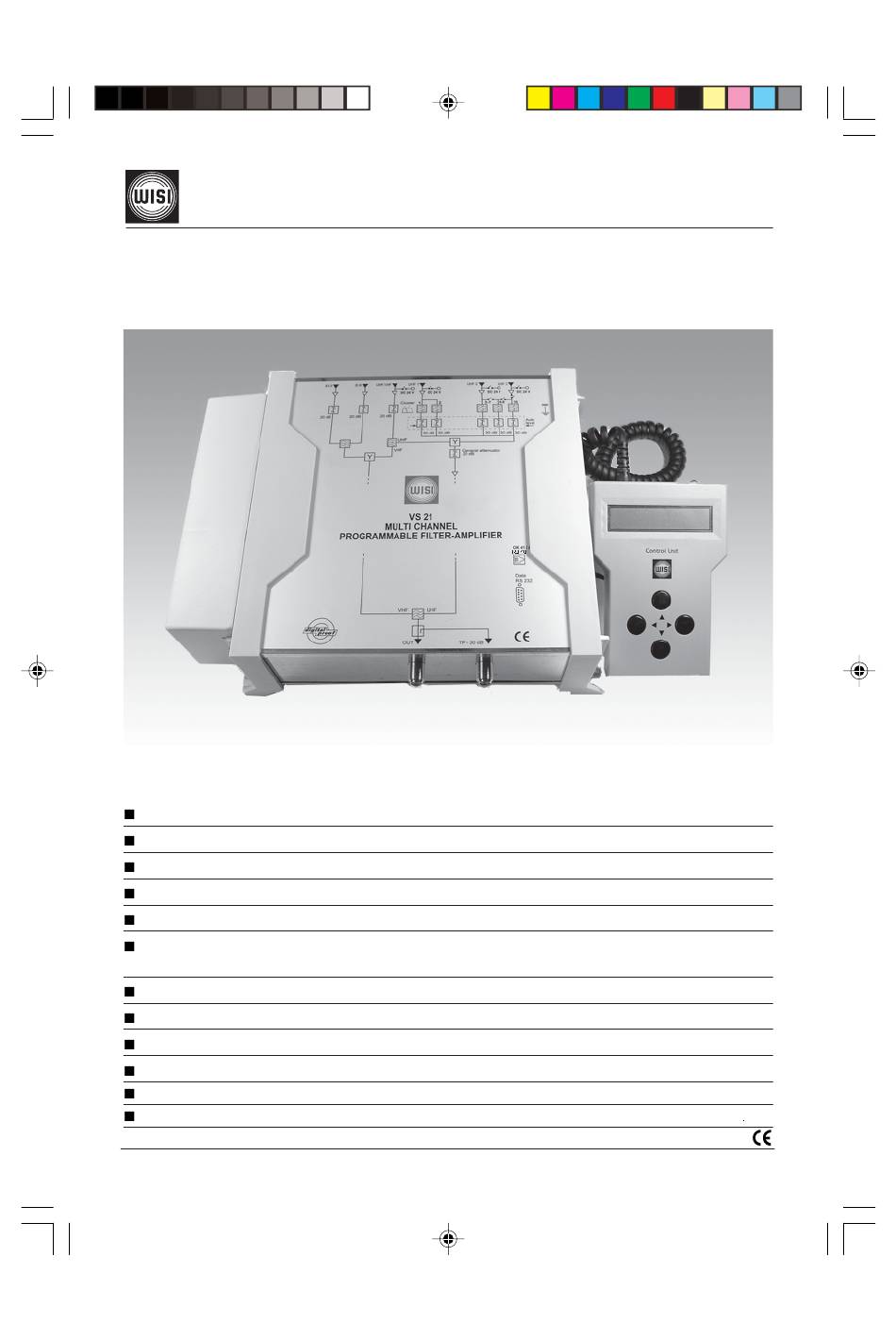

Betriebsanleitung
VS 21
Programmierbarer Mehrkanal-Filterverstärker
Für digitale und analoge Kanäle
6 Eingänge: B I-II / B III / VHF-UHF- und 3 UHF-Eingänge, unterteilt in 10 programmierbare UHF-Cluster
Jeder Cluster mit 1 bis 7 Kanälen Bandbreite
Alle Einstellungen mittels WISI-Handgerät OK 41 / OK 41A
Eine Kopierfunktion gestattet die Übertragung aller Einstellungen von einer Einheit zu einer anderen
Handgerät OK41A mit Speicherfunktion zum Sichern von bis zu 10 Einstellungen,
um sie in eine andere Einheit zu kopieren
Hochselektive Filter
Rauscharme Verstärker mit hoher Verstärkung
Hoher Ausgangspegel von 123 dBµV
Signalpegeleinstellung automatisch oder von Hand über 30-dB-Dämpfungssteller
Auswählbare LNB-Fernspeise-Spannung an den VHF-UHF- und UHF-Eingängen
-30 dB Testausgang
- 1 -
