- Seite 1 ATAG VA68211RT...

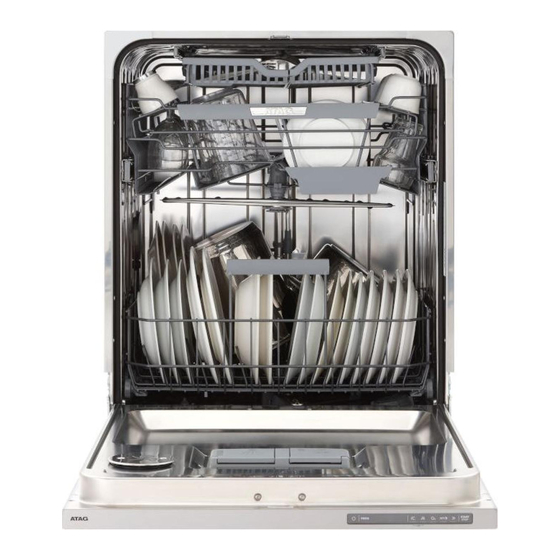

- Seite 3 Bedienungsanleitung Geschirrspüler ATAG VA68211RT Sehr geehrter ATAG Kunde! Wir hoffen, dass Sie viele Jahre Freude an Ihrer neuen Maschine haben werden. Die Maschine hat viele Funktionen. Um diese Funktionen optimal zu nutzen, empfehlen wir Ihnen, die Bedienungsanleitung vor Inbetriebnahme der Ma- schine zu lesen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienblende Problemlösung Sicherheitshinweise Informationen für das Testinstitut Vor der ersten Inbetriebnahme des Ge- Technische Informationen schirrspülers Aufstellen Den Geschirrspüler beladen Service Verwendung des Geschirrspülers Programmübersicht Einstellungen Ihre Notitzen Reinigung und Pflege Bedienblende Eingeschalteter/nicht ausgeschalte- TAB (3-in-1/All-in-One-Geschirrspül- 10 Langes Trocknen ter Modus mittel) 11 Startvorwahl... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Allgemein WARNUNG! Lesen Sie die Bedienungsanleitung und bewahren Sie diese Beaufsichtigen Sie Ihre Kinder – Geschirrspülmittel sind ätzend! sorgfältig auf! Verwenden Sie das Geschirrspülmittel nie zu einem anderen Bewahren Sie Geschirrspülmittel und Klarspüler außerhalb der als dem in dieser Bedienungsanleitung angegebenen Zweck. Reichweite von Kindern auf! Trinken Sie sofort ein oder zwei Gläser Milch oder Wasser, wenn Sie Geschirrspülmittel ver- Beladen Sie die Geschirrspülertür oder die Geschirrspülerkör-... -
Seite 6: Vor Der Ersten Inbetriebnahme Des Geschirrspülers
Vor der ersten Inbetriebnahme des Geschirrspülers Programmschlüssel Salz einfüllen Einige Geschirrspüler enthalten Programmschlüssel in verschie- Bevor Sie einen Geschirrspüler mit einem Wasserenthärter in denen Sprachen. Befestigen Sie den Programmschlüssel in Ihrer Betrieb nehmen, müssen Sie Salz in den Salzbehälter einfüllen. gewünschten Sprache an der Oberseite der Tür. -
Seite 7: Einstellen Der Dosierung Für Den Klarspüler
Den Geschirrspüler beladen Ökonomisches Geschirrspülen Starten Sie ein Programm erst, wenn der Geschirrspüler vollständig beladen ist. Warten Sie mit dem Start des Programms, bis der Geschirrspüler vollständig beladen ist, so sparen Sie Energie. Verwenden Sie das Programm Abspülen zum Spülen von Geschirr, falls unange- nehme Gerüche auftreten, wenn der Geschirrspüler noch nicht vollständig beladen ist. -
Seite 8: Die Körbe Des Geschirrspülers
Gegenstände aus Plastik Vermeiden Sie es, Gegenstände aus Plastik zu spülen, die keine hohen Temperaturen vertragen. Die Körbe des Geschirrspülers Der Geschirrspüler hat eine obere Besteckschublade, einen oberen Korb und einen unteren Korb mit Besteckkorb. Oberste Besteckschublade Die oberste Besteckschublade hat Platz für Besteck, Schöpfkel- len, Schneebesen, Servierbesteck und ähnliches. - Seite 9 Besteckkorb mit Deckel Positionierung des Besteckkorb-Deckels (im oberen Korb) Der Besteckkorb-Deckel kann entfernt und beispielsweise als zusätzlicher Besteckkorb im oberen Korb verwendet werden (siehe unten). Klappbare Zinken Klappen Sie die klappbaren Zinken (Tellerhalter) herunter, wenn Sie Töpfe spülen. HINWEIS! Achten Sie darauf, dass sich die Sprüharme frei bewegen können! Spülen von großen Tellern Verstellen Sie die klappbaren Zinken und deren Halterungen, so...
-
Seite 10: Verwendung Des Geschirrspülers
Verwendung des Geschirrspülers stellung TAB (3-in-1/ All-in-One-Geschirrspülmittel) und füllen Hinzufügen von Geschirrspülmittel Salz, Geschirrspülmittel und Klarspüler nach. Siehe Kapitel Vor der ersten Inbetriebnahme des Geschirrspülers. Ein/Nicht ausgeschalteter Modus Drücken und halten Sie den Schalter des eingeschalteten/nicht ausgeschalteten Modus, bis das Display aufleuchtet. Programmauswahl Drücken Sie den Programmwähler einmal oder mehrmals, bis das Symbol für das gewünschte Programm auf dem Display er-... -
Seite 11: Auswahl Von Zusatzfunktionen
Sie können die Temperatur wie unten abgebildet verändern: Hygienisch Intensiv: 60 °C / 70 °C Dieses Programm ist ideal für Geschirr mit besonders hohen Normal: 60 °C / 65 °C Hygieneanforderungen, z.B. für Babyfläschchen und Schneide- brettchen. Die Temperatur ist hoch, sowohl im Hauptspül- als Wenig verschmutzt: 60 °C / 65 °C auch im letzten Spülgang. -
Seite 12: Betriebsanzeigelämpchen
ler betriebsbereit ist. Verschließen Sie die Tür richtig, da der Grün Geschirrspüler sonst nicht startet. Entladen. Das Geschirrspülprogramm ist fertig. Standby leuchtet für zwei Stunden. HINWEIS! Stoppen oder Ändern eines Wenn der Geschirrspüler nicht innerhalb von 2 Minuten startet, nachdem Sie zuletzt eine Taste gedrückt haben, wird auf dem Programms Display wieder das Programm angezeigt, das zuletzt lief. -
Seite 13: Einstellungen
Einstellungen So öffnen Sie das Einstellungsmenü: Öffnen Sie zuerst die Tür. Schalten Sie den Geschirrspüler über den Schalter des eingeschalteten/nicht ausgeschalteten Modus aus (gedrückt halten). Lassen Sie die Taste los. Drücken und halten Sie den Schalter des eingeschalteten/nicht ausgeschalteten Modus, bis das Display aufleuchtet. Halten Sie dann innerhalb von fünf Sekunden den Programmwähler und die Taste Langes Trocknen gedrückt. - Seite 14 Tastendruck Optionen Einstellungen Beschreibung Betriebsgeräusche Mit diesem Ton wird bestätigt, dass eine Taste betätigt (Aus) wurde. (Niedrig) (Hoch) Drücken Sie Start/Stop, um den eingestellten Wert zu speichern, und gehen Sie weiter zur nächsten Einstellung. LCD-Kontrast Zur Einstellung des Kontrasts des Displays auf dem Be- (Niedrig) dienfeld.
- Seite 15 Tastendruck Optionen Einstellungen Beschreibung Sie können diese Einstellung mit dem 3-in-1/ All-in-Ge- (Aus) (3-in-1/All-in-One-Geschirrspül- schirrspülmittel aktivieren. Die Geschirrspülprogramme (Ein) mittel) stellen sich automatisch immer auf die bestmöglichen Spül- und Trockenergebnisse ein. Wenn Sie diese Option deaktivieren, schaltet der Geschirrspüler für sämtliche Programme in den Normalbetrieb zurück.
-
Seite 16: Reinigung Und Pflege
Reinigung und Pflege Grobfilter Der Grobfilter sammelt große Speisereste auf, die nicht durch die Abflusspumpe passen. Leeren Sie den Grobfilter bei Bedarf. 1 Heben Sie den Grobfilter über den Griff nach oben. 2 Leeren Sie den Grobfilter. Vergessen Sie nicht, ihn wieder einzusetzen! Grobfilter HINWEIS! - Seite 17 Tür HINWEIS! Verwenden Sie zum Reinigen der Türecken nur ein leicht ange- Vergessen Sie nicht, die Passstücke wieder einzusetzen. feuchtetes Tuch (und wenn nötig ein wenig Spülmittel). WARNUNG! Verwenden Sie keine Sprühflasche oder Ähnliches in der Nähe der Türverriegelung. So stellen Sie sicher, dass kein Wasser in die Türverriegelung gelangen und in Kontakt mit den elektri- schen Komponenten kommen kann.
-
Seite 18: Display
Problemlösung Display Fehlertyp Aktion Überlauf Bitte den Kundendienst anrufen. Fehler im Wasserablauf Siehe „Im Geschirrspüler bleibt Wasser“ in der unten stehenden Tabelle. Fehler bei Wassereinlauf Überprüfen Sie, ob der Wasserhahn aufgedreht ist. Ventilundichtigkeit Schließen Sie den Wasserhahn und rufen Sie den Kundendienst an. - Seite 19 Problem Mögliche Ursachen Aktion Das Geschirr hat einen klebrigen weiß-blauen Die Dosierung für den Klarspüler ist zu hoch. Verringern Sie die Menge. Siehe Abschnitte Film. Vor der ersten Inbetriebnahme des Geschirr- spülers und Einstellungen. Wenn Sie sehr weiches Wasser haben, können Sie den Klarspüler im Verhältnis 50:50 mit Wasser verdünnen.
- Seite 20 Problem Mögliche Ursachen Aktion Im Geschirrspüler bleibt Wasser. Der Abflussschlauch ist blockiert. Trennen Sie den Abflussschlauch am Was- serablauf des Waschbeckens ab. Überprüfen Sie, ob sich Schmutz festgesetzt hat. Ist der konusförmige Teil des Rohrs so zugeschnit- ten, dass der Durchmesser mindestens 14 mm beträgt? Knick im Abflussschlauch.
-
Seite 21: Informationen Für Das Testinstitut
Informationen für das Testinstitut Energiekennzeichnung Europäischer Teststandard: EN 60436 Anzahl der Standard-Maßgede- cke: Geschirrspüler-Programme: Öko, Hoch Temperatur Anschluss: Kaltwasser 15 °C Dosierungen während des Tests Geschirrspülmittel: In Übereinstimmung mit EN Klarspüler: In Übereinstimmung mit EN 60436 60436 Vorspülgang: 7,5 Gramm Klarspüler-Dosierung: Hauptspülgang: 27,5 Gramm... - Seite 22 Sonstiges Gemäß IEC 60704-2-3. Siehe Installationsanweisungen für die Anbringung von Zubehörteilen. Spanplatte, 19 mm (Dichte 600-750 kg/m Den Geschirrspüler beladen Siehe Abschnitt Energiekennzeichnung.
-
Seite 23: Technische Informationen
Technische Informationen Informationen zur Energiekennzeichnung Informationsblatt gemäß der delegierten Verordnung (EU) Nr. 1059/2010 der Kommission ATAG Modellname: VA68211RT Anzahl der Standard-Maßgedecke: Energieeffizienzklasse: Jährlicher Energieverbrauch(AE 264 kWh pro Jahr Energieverbrauch im Standard-Spülgang(E 0,93 kWh Stromverbrauch 0,49 W Ausgeschalteter Modus (P 0,49 W Nicht ausgeschalteter Modus (P Jährlicher Wasserverbrauch(AW... -
Seite 24: Aufstellen
Aufstellen 1189 [mm] 30-94 *Entfernen Sie die Sicherungsmuttern und alle Laufrollen für eine Einbauhöhe von 820-824 mm. **Türlänge. Es ist wichtig, dass Sie die untenstehenden Anweisungen und Aufstellung Hinweise vollständig durchlesen und befolgen. Führen Sie die Die Maße von Einbaunische und Anschlüssen sind in den Installation und den Anschluss gemäß... -
Seite 25: Wasseranschluss
Service Lesen Sie Kapitel Problemlösung, bevor Sie sich an den Kunden- Wasseranschluss dienst wenden. Notieren Sie die Angaben auf dem Typenschild, Verwenden Sie nur den Zulaufschlauch, der mit dem Geschirr- dass sich an der rechten Innenseite des Geschirrspülers befindet. spüler geliefert wurde. Verwenden Sie keine alten Schläuche Notieren Sie die Artikelnummer (1) und die Seriennummer (2). -
Seite 26: Programmübersicht
Programmübersicht... -
Seite 27: Ihre Notitzen
Ihre Notitzen... - Seite 28 Ihre Notitzen...
- Seite 29 Ihre Notitzen...
-
Seite 30: Hinzufügen Von Geschirrspülmittel
Kurzanleitung Befüllen der Körbe (Siehe Seite 5.) Spülen Sie Geschirr nicht unter fließendem Wasser ab, bevor Sie es in den Geschirrspüler legen. Entfernen Sie lediglich größere Speisereste, bevor Sie den Geschirrspüler beladen. Achten Sie darauf, dass sich die Sprüharme frei bewegen können! Überprüfen Sie auch, ob der Wasserhahn aufgedreht ist. - Seite 32 de (01-15)
