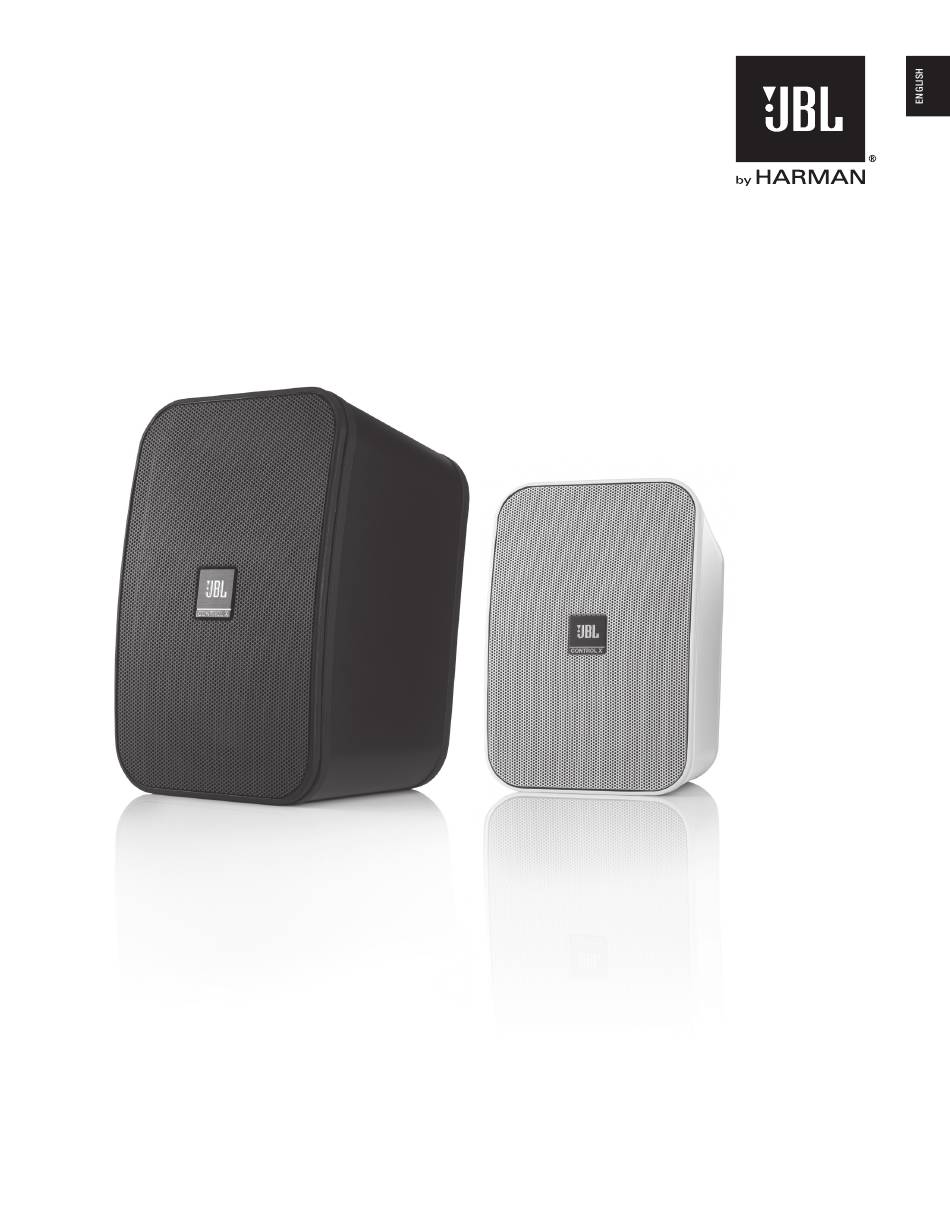

CONTROL X
2-way 5.25" (133mm) Indoor / Outdoor Speakers
THANK YOU FOR CHOOSING THIS JBL
The JBL
brand has been involved in every aspect of music,
®
film recording and reproduction from live performances to the
recordings you play in the home, car, or on-the-go.
We're confident that the JBL system you have chosen will provide
every note of enjoyment that you expected and that when you think
about purchasing additional audio equipment for your home, car or
office, you will once again choose a JBL product.
PRODUCT
®
The JBL Control X is an advanced indoor/outdoor* loudspeaker
system that allows you to enjoy your favorite music in remote
locations around the home or in commercial spaces. To ensure
trouble-free performance, please carefully read these instructions
completely before connecting or using the system.
* Please note that while the JBL Control X is an all-
weather outdoor loudspeaker, it is not waterproof. These
speakers should NOT be submerged or directly exposed
to water, ice, snow or sustained moisture. Do not spray
water into the speaker's rear port.
OWNER'S MANUAL
