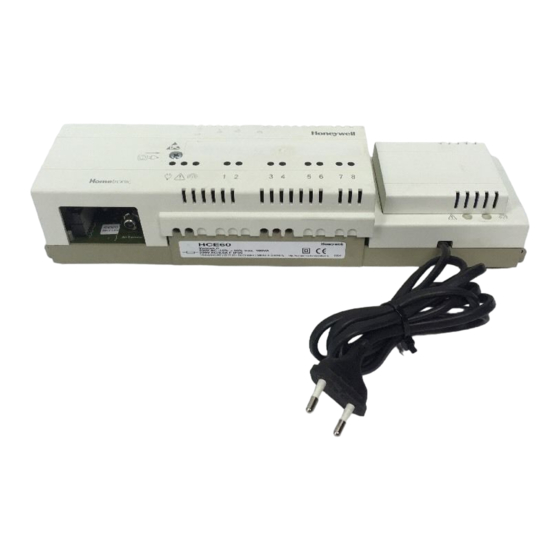

Etagenregler
HCE 60
Montage und Betrieb

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honeywell HCE 60

Inhaltszusammenfassung für Honeywell HCE 60

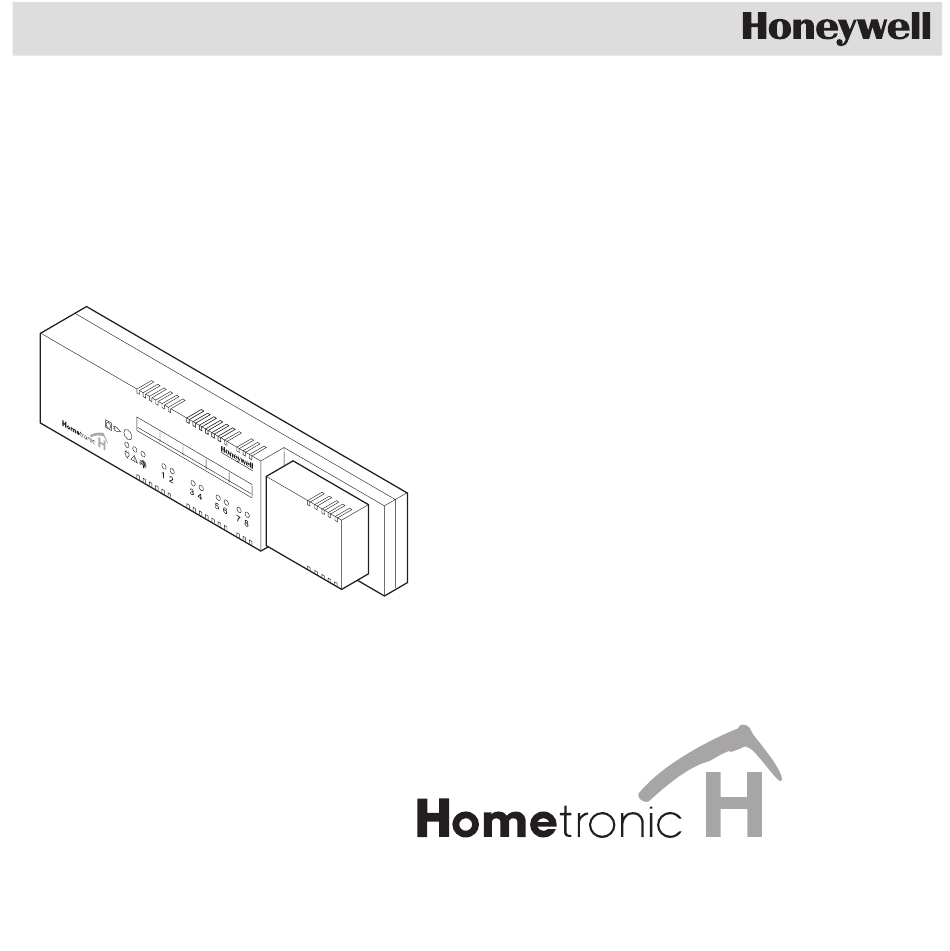

  • Seite 1 Etagenregler HCE 60 Montage und Betrieb...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Übersicht Anwendung Vorgehen bei der Installation Zonen und Stellantriebe einteilen Montage Konfiguration und Installation Inbetriebnahme Zonenplan erstellen Temperaturzonen festlegen Zonenplan ausfüllen Montage Wandmontage DIN-Schienen-Montage Hometronic-Komponenten montieren Konfiguration und Installation Gehäuse öffnen Anschlüsse verkabeln Inbetriebnahme Inbetriebnahme vorbereiten LED-Anzeigen am Etagenregler Betriebsarten des Etagenreglers Tasten...
  • Seite 4 Inhalt Zonen zuordnen Fernversteller vom Typ HCW 23 einer Zone zuordnen Fernversteller HCW 22 einer Zone zuordnen Funk-Fernversteller HCU 30 einer Temperaturzone zuordnen Raumnamen zuordnen Raumnamen zuordnen Zuordnung aufheben Am Hometronic Manager Raumnamen de-installieren Einstellungen am Hometronic Manager sichern Konfiguration prüfen Funkübertragung prüfen Zuordnung der Raumnamen prüfen Störungen anzeigen...

  • Seite 5: Übersicht

    Fachbegriffe sind im Glossar (Seite 42) erläutert. Sie sind im Text mit einem * markiert. Anwendung Der Etagenregler HCE 60 erhält von den Fernverstellern* und dem Hometronic Manager* Vorgaben zur Raumtemperatur. Anhand dieser Vorgaben reguliert der Etagenregler den Kesselrückgriff*, die Pum- penrelais* und die thermischen Stellantriebe* (siehe Seite 46, Home- tronic-Heizungskomponenten).

  • Seite 6: Vorgehen Bei Der Installation

    Übersicht Vorgehen bei der Installation Zonen und Stellantriebe einteilen • Festlegen, welche Heizkreise* durch den Etagenregler geregelt werden. Montage • Hometronic-Heizungskomponenten montieren. Konfiguration und Installation • Etagenregler auf den Stellantriebstyp einstellen, Anschlüsse verka- beln und Komponenten miteinander verbinden. Inbetriebnahme • Fernversteller den Temperaturzonen zuordnen. •...

  • Seite 7: Zonenplan Erstellen

    24 begrenzt. Temperaturzonen festlegen Beschädigung durch Fremdfabrikate! Der Etagenregler ist nur für Komponenten ausgelegt, die von Honeywell freigegeben sind! Achtung Nur Stellantriebe vom Typ H 200 BG (stromlos geschlossen) oder ► H 200 BO (stromlos offen) verwenden.

  • Seite 8: Zonenplan Ausfüllen

    Zonenplan erstellen Anzahl zusätzlich benötigter Etagenregler nach folgender Tabelle ► bestimmen: Temperaturzonen Stellantriebe Anzahl Etagenreg- (maximal) (maximal) Das Beispiel am Ende dieses Abschnitts zeigt eine Zonen- einteilung mit zugehörigem Zonenplan. Zonenplan ausfüllen Muster-Zonenplan (siehe Anhang Seite 46) kopieren (zur Reserve). ►...
  • Seite 9 Zonenplan erstellen Beispiel einer Zonenaufteilung In diesem Beispiel sehen Sie: • Mit 6 Temperaturzonen ist der Wohnungsbereich abgedeckt. Für diese Aufteilung ist das Zusatzmodul HCS 60 notwendig. • Insgesamt 8 Stellantriebe werden von dem Etagenregler angesteu- ert. Bis zu 8 Temperaturzonen können mit dem Zusatzmodul HCS 60 geregelt werden.
  • Seite 10 Zonenplan erstellen Für die Einteilung ergibt sich folgender Zonenplan: Temperatur- Stellantrieb Fernversteller Raumname zone (Typ, Ort) (Ort) HCM 200 Heizschleife 1 Wohnzimmer "Wohnen" (Wohnzimmer) Zone 1 Heizschleife 2 (Wohnzimmer) Heizschleife 3 (Wohnzimmer) Zone 2 Heizschleife 1 Esszimmer "Essen" (Esszimmer) Zone 3 Heizschleife 1 Küche "Kochen"...

  • Seite 11: Montage

    Montage Montage Der Etagenregler hat einen Funkempfänger, dessen Funktion durch metallische Gegenstände oder Funkge- räte beeinträchtigt wird! Achtung! Bei der Wahl des Betriebsorts auf ausreichende ► Distanz zu metallischen Gegenständen und Funkge- räten. achten. Bei nicht zu behebender Funkstörung anderen Mon- ►...

  • Seite 12: Wandmontage

    Montage Wandmontage Am Etagenregler sind 4 Montagebohrungen mit 4,2 mm Durchmesser angebracht. Abmessungen des Etagenreglers in mm 60 mm Einbauhöhe des Etagenreglers beachten! Wenn der Etagenregler hochkant montiert wird, muss der Transformator oben sein, damit die Wärme abgeführt werden kann. Befestigungslöcher zeichnen, bohren und dübeln.

  • Seite 13: Din-Schienen-Montage

    Montage DIN-Schienen-Montage Gehäuse von unten an die ► DIN-Schiene ansetzen (1). Gehäuse nach oben drü- ► cken und einschnappen las- sen (2). Hometronic-Komponenten montieren Komponenten gemäß beigefügten Montageanleitungen montieren. ►...

  • Seite 14: Konfiguration Und Installation

    Konfiguration und Installation Konfiguration und Installation Lebensgefahr durch Stromschlag! Bei der Verkabelung des Geräts liegen elektrische Gefahr Kontakte (Ausgänge der Stellantriebe, Netzsicherung und Transformator) mit Netzspannung frei. Die Berüh- rung eines Kontakts führt zu lebensgefährlichen Verlet- zungen. Arbeiten nur von autorisiertem Fachpersonal ausfüh- ►...

  • Seite 15: Gehäuse Öffnen

    Konfiguration und Installation Gehäuse öffnen Schraube an der Vorder- ► seite lösen (1). Beide Schnappverschlüsse ► nach innen drücken (2). Gehäusedeckel nach oben ► abnehmen (3). Erweiterungsmodul aufstecken (optional) Das Erweiterungsmodul HCS 60 erweitert die mögliche Anzahl der Temperaturzonen pro Etagenregler von 5 auf 8. Erweiterungsmodul in den ►...
  • Seite 16 Konfiguration und Installation Stellantrieb einstellen An einem Etagenregler kann immer nur eine Art von Stell- antrieben angeschlossen werden. Wenn sowohl stromlos offene als auch stromlos geschlossene Stellantriebe betrie- ben werden sollen, werden zwei Etagenregler mit der jeweils passenden Steuerung benötigt. 1.

  • Seite 17: Anschlüsse Verkabeln

    Stromlos offen Öffnet den Heizkreis, wenn an seinem Regeleingang keine Spannung anliegt Anschlüsse verkabeln Zulässige Kabeltypen und -längen Kabel (Bezeichnung) Verbindung zwischen Zulässige maxi- Etagenregler HCE 60 male Länge Fernversteller HCW 23 100 m JE-LiYCY 2×2×0,8 Fernversteller HCW 23 100 m CY 2×2×0,14...

  • Seite 18: Stecker Der Stellan

    Konfiguration und Installation Nur Kabel mit Kabelquerschnitten bis 1,5 mm verwenden. Wir empfehlen den Kabeltyp JE-Y(St)Y 2×2×0,8. Beigelegte Steckertypen und ausreichend lange Kabel verwenden. 1. Stecker (1...12) 2. Anschlüsse für Erwei- terungsmodul HCS 60 3. Antennenstecker 4. Stecker der Stellan- triebe für Zone 1 bis 8.
  • Seite 19 Konfiguration und Installation Stellantriebe anschließen Lebensgefahr durch Stromschlag! Bei der Verkabelung des Geräts liegen elektrische Gefahr Kontakte (Ausgänge der Stellantriebe, Netzsicherung und Transformator) mit Netzspannung frei. Die Berüh- rung eines Kontakts führt zu lebensgefährlichen Verlet- zungen. Alle Arbeiten nur von autorisiertem Fachpersonal ►...
  • Seite 20 Konfiguration und Installation Stecker der Anschlusskabel ► der Stellantriebe in die Buch- sen der zugehörigen Zonen stecken. Kabel in die Zugentlastung ► klemmen. Für die Kabel Öffnungen am ► Gehäuse mit einem Seiten- schneider ausbrechen.
  • Seite 21 Konfiguration und Installation Zusätzliche Stellantriebe anschließen Sollen mehr als 8 Stellantriebe an den Etagenregler angeschlossen werden, müssen die Kabel der Stellantriebe in einer Verteilerdose verdrahtet werden. Der Etagenregler kann bis zu 24 Stellantriebe steuern. Es dürfen jedoch nur maximal 3 Stellantriebe pro Zone angeschlossen werden. Das vorgefertigte Kabel der Stellantriebe kann von 1 m auf 3 m verlängert werden.
  • Seite 22 Konfiguration und Installation Fernversteller HCW 23 anschließen Fernversteller vom Typ HCW 23 werden mit dem Etagenregler fest verdrahtet. Kabel gemäß Tabelle auf Seite 15 verwenden. ► Stecker der Fernversteller mit dem Stecker des Etagenreglers ge- ► mäß folgendem Schema verbinden. 1.
  • Seite 23 Konfiguration und Installation Kesselrückgriff und Pumpenrelais anschließen Bei den Reglern MCR 200, MCR 35, MCR 36 und MCR 40 ist ein Kesselrückgriff möglich: Beim Regler MCR 200 liegen TW- und Masse-Eingang je nach Aus- führung an verschiedenen Klemmen. Eingänge gemäß der beigelegten Anleitung anschließen. ►...
  • Seite 24 Konfiguration und Installation Kesselrückgriff Wenn Steuerungsleitungen zur Heizung („Kesselrückgriff“) und zum Pumpenrelais vorhanden sind: Kabel gemäß Tabelle auf Seite 15 verwenden. ► Kesselrückgriff und Pumpenrelais an Etagenregler gemäß folgen- ► dem Schema anschließen. Verbindungen Etagenregler und Pumpenrelais...
  • Seite 25 Konfiguration und Installation Stecker einsetzen Stecker in die Steckleiste des ► Etagenreglers stecken. Stecker des Antennenkabels ► in die Antennenbuchse des Etagenregler stecken.
  • Seite 26 Konfiguration und Installation Antenne installieren An jeden Etagenregler muss eine Antenne angeschlossen werden! Die Antennenfunktion bei der Wahl des Betriebsorts berücksichtigen: Antenne (1) nur außerhalb ► von Metallgehäusen (z. B. Schaltschränken (4) ) in- stallieren. Antennenkabel nicht ► verlängern. Antenne an einem geeig- ►...

  • Seite 27: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Bei der Inbetriebnahme werden Fernversteller - ggf. das Zeitpro- gramm des Funk-Fernverstellers HCU 30 - den Temperaturzonen des Etagenreglers zugeordnet. Am Hometronic Manager wird für jede Temperaturzone ein Raumname festgelegt. Inbetriebnahme vorbereiten Fernversteller HCW 22 und Raumtemperaturfühler HCF 22 Stellrad Position ►...
  • Seite 28 Inbetriebnahme 2 Mignon-Batterien LR06 zu ► je 1,5 Volt einlegen. Auf richtige Polung achten. ► 1) Sendeknopf (wird für die Inbetriebnahme benötigt). Etagenregler in Betrieb nehmen Netzstecker einstecken. ► Die LED für die Netzspannung leuchtet. Fernversteller HCU 30 in Betrieb nehmen Siehe Anleitung Fernversteller HCU 30.

  • Seite 29: Led-Anzeigen Am Etagenregler

    Inbetriebnahme LED-Anzeigen am Etagenregler Die LED' s des Etagenreglers informieren über die Betriebsarten des Etagenreglers und der installierten Temperaturzonen. Bedeutung der 3 LED' s links: (Grün) Leuchtet Normalbetrieb Sammel- (Rot) Leuchtet störung Störungs- Blinkt anzeige Installations- (Gelb) Leuchtet betrieb Blinkt Geräteanzeige Die LEDs 1..8 sind den Temperaturzonen zugeordnet und können grün, gelb und rot leuchten.

  • Seite 30: Betriebsarten Des Etagenreglers

    Inbetriebnahme Betriebsarten des Etagenreglers Normalbetrieb Im Normalbetrieb geben die LEDs 1..8 Auskunft über die Position der Stellantriebe: Grün Thermischer Stellantrieb geöffnet Thermischer Stellantrieb geschlossen Störungsbetrieb Im Störungsbetrieb geben die Statusanzeigen Auskunft über eine Störung in den einzelnen Temperaturzonen. Siehe Abschnitt "Störungen anzeigen" auf Seite 40. Installationsbetrieb Im Installationsbetrieb ordnen Sie den Fernverstellern und dem Hometronic Manager Temperaturzonen zu.

  • Seite 31: Tasten

    Inbetriebnahme Tasten Der Etagenregler verfügt über zwei Tasten: • Störungstaste Durch Drücken der Störungs- taste wechselt der Etagen- regler in die Störungsanzeige. Siehe Abschnitt "Störungen anzeigen" auf Seite 40. • Installations-Taste Durch Drücken der Installa- tions-Taste wechselt der Eta- genregler in den Installations- betrieb oder in die Gerätean- zeige.

  • Seite 32: Zonen Zuordnen

    Zonen zuordnen Zonen zuordnen Im folgenden Abschnitt wird beschrieben, wie Fernversteller und Raumtemperaturfühler einer Temperaturzone zugeordnet werden. Das Vorgehen ist für beide Gerätetypen identisch und wird daher nur anhand der Fernversteller erläutert. Wenn Sie an einer Stelle nicht weiterkommen, lesen bei "Hilfe im Problemfall"...
  • Seite 33 Zonen zuordnen Zonenplan bereithalten. ► Installations-Taste ► Etagenregler mindestens 2 Sekunden drücken. Die LED leuchtet. Die LED der Zone 1 blinkt rot. Der Etagenregler ist im In- stallationsbetrieb und wartet auf das Signal eines Fern- verstellers. Um einer anderen Zone einen Fernversteller zuzuordnen, Installations-Taste so oft drücken, bis die LED der ge- wünschten Zone rot blinkt.

  • Seite 34: Funk-Fernversteller Hcu 30 Einer Temperaturzone Zuordnen

    Zonen zuordnen Am Hometronic Manager können jetzt – wie im folgenden Abschnitt beschrieben - der Temperaturzone ein Raumname und/oder weitere Fernversteller zugeordnet werden. Um weiteren Temperaturzonen Fernversteller zuzuordnen: Installations-Taste erneut drücken. ► Die LED der nächsten Zone blinkt rot. Weitere Fernversteller gemäß Zonenplan zuordnen. ►...

  • Seite 35: Raumnamen Zuordnen

    Zonen zuordnen Raumnamen zuordnen Mit der Bedienung des Hometronic Managers vertraut machen. ► Am Hometronic Manager in das Untermenü "Einstellungen" wechseln Das Display am Hometronic Mana- HOMETRONIC ger zeigt die Standard-Anzeige MI 29.10.1999 11:15 (Beispiel): Kein Lifestyle aktiv WOHNEN 20.0 C Eingabeknopf drücken.
  • Seite 36 Zonen zuordnen Eingabeknopf drücken. ► LIFESTYLES Im Display erscheint: ZEITPROGRAMME EINSTELLUNGEN VERSION Untermenü "Einstellungen" wählen ► INSTALLATION und Eingabeknopf drücken. DE-INSTALLATION Im Display erscheint: FUNKTION ERWEITERUNG FÜHLERFUNKTION Raumnamen aufrufen Untermenü "Installation" wählen und ► HEIZUNG Eingabeknopf drücken. ROLLADEN Im Display erscheint: GERÄTE/LICHT FÜHLER Untermenü...

  • Seite 37: Raumnamen Zuordnen

    Zonen zuordnen Raumnamen zuordnen Der Temperaturzone einen Fernversteller zuordnen, wie im Abschnitt ► "Zonen zuordnen" ab Seite 30 beschrieben. Installations-Taste am Etagenregler erneut drücken. ► Die LED der Zone 1 blinkt grün. Eingabeknopf am Hometronic Manager drehen, bis der gewünschte ►...

  • Seite 38: Zuordnung Aufheben

    Zonen zuordnen Zuordnung aufheben Zuordnung des Fernverstellers zur Temperaturzone aufheben Installations-Taste mindestens 2 Sekunden drücken. ► Die LED leuchtet. Die LED der Zone 1 blinkt rot. Installations-Taste so oft drücken, bis die LED der Zone, die Sie ► abmelden möchten, rot blinkt. Störungstaste so lange drücken, bis LED der Temperaturzone ►...

  • Seite 39: Am Hometronic Manager Raumnamen De-Installieren

    Zonen zuordnen Am Hometronic Manager Raumnamen de-installieren In das Untermenü "Einstellungen" wechseln wie auf Seite 33 be- ► schrieben. Im Display erscheint: INSTALLATION DE-INSTALLATION FUNKTION ERWEITERUNG FÜHLERFUNKTION Untermenü "De-Installation" wählen ► HEIZUNG und Eingabeknopf drücken. ROLLADEN Im Display erscheint: GERÄTE/LICHT FÜHLER Untermenü...

  • Seite 40: Einstellungen Am Hometronic Manager Sichern

    Zonen zuordnen Einstellungen am Hometronic Manager sichern Bevor die Inbetriebnahme beendet wird, müssen die Einstellungen am Hometronic Manager gesichert werden. Wie die Einstellungen gesichert werden, ist in der Bedienungsanlei- tung des Hometronic Managers im Kapitel "Anpassung" beschrieben. Konfiguration prüfen Installations-Taste kurz drücken.

  • Seite 41: Funkübertragung Prüfen

    Zonen zuordnen Funkübertragung prüfen Sendeknopf am Fernversteller drücken. ► Die LED 1..8 der zugeordneten Zone blinkt rot. Die Funkübertra- gung steht. Zuordnung der Raumnamen prüfen Soll-Temperatur am Hometronic Manager ändern (siehe Anleitung ► Hometronic Manager) Die LED 1..8 der zugeordneten Zone blinkt grün. Die Zuordnung ist korrekt.

  • Seite 42: Störungen Anzeigen

    Zonen zuordnen Störungen anzeigen Wenn die LED leuchtet, liegt in mindestens einer Temperaturzone eine Störung vor. Störungstaste drücken. ► Die LED blinkt rot. Der Etagenregler wechselt in die Störungs- anzeige. Die Farben der LED 1..8 geben nun Auskunft über eine Störung in den Temperaturzonen: Keine Störung Kabelbruch / keine Verbindung zu Fernversteller...

  • Seite 43: Inbetriebnahme Beenden

    Zonen zuordnen Inbetriebnahme beenden Fernversteller schließen Deckel auflegen und an beiden Schnappvorrichtungen einrasten ► lassen. Zonenplan übergeben Den fertig ausgefüllten Zonenplan zusammen mit der Montagean- ► leitung an den Kunden weitergeben. Beide Dokumente sind wichtig, falls später Änderungen am System vorgenommen werden. Hinweise für den Installateur Nach der Inbetriebnahme des Etagenreglers sollten Sie Ihren Kunden über das Hometronic System informieren:...

  • Seite 44: Anhang

    Definierte Kombination aus Soll- Hausautomations-System von werten und Schaltpunkten am Honeywell Hometronic Manager. Hometronic Manager Zonenplan Zentrales Bediengerät des Ho- Übersicht zu den Temperatur- metronic-Systems zonen des Etagenreglers. Kesselrückgriff Hometronic steuert den Heizkes- sel über ein analoges Steuergerät von Honeywell.

  • Seite 45: Hilfe Im Problemfall

    Anhang Hilfe im Problemfall Problem Ursache/Lösung Beim Einstecken des Es liegt keine Netzspannung an. Netzsteckers leuchtet Spannung der Steckdose prüfen ► die LED nicht auf. Sicherung am Etagenregler prüfen. ► Die LED 1..8 der Der Fernversteller lässt sich nicht zuordnen Temperaturzonen Prüfen, ob Batterien im Fernversteller ►...
  • Seite 46 Anhang Problem Ursache/Lösung Ein Raumname lässt Im Menü "Installation" steht bereits ein "*" sich nicht am Home- neben dem Raum. tronic Manager instal- Der Raumname wurde bereits vergeben. lieren. Raumnamen de-installieren. ► Erneut zuordnen (siehe "Zonen zuordnen" ► auf Seite 36). In einer der Temperaturzonen liegt eine Die LED leuchtet...
  • Seite 47 Anhang...

  • Seite 48: Übersicht Über Hometronic-Heizungskomponenten

    Raumtemperaturfühler für Etagenregler HCF 22 übermittelt Raumtemperatur an Etagenregler Hometronic Manager zentrales Bediengerät des Hausautomations-Systems Fernversteller HCW 23 (verdrahtet) regelt über Stellrad Soll-Temperatur pro Temperaturzone Etagenregler HCE 60 steuert Stellantriebe von Fußbodenheizung/Radiatoren; kommu- niziert mit Fernverstellern und Raumtemperaturfühlern G Antenne Kesselrückgriff HS 30 Pumpenrelais...

  • Seite 49: Zonenplan

    Anhang Zonenplan Zone Stellantrieb Fernversteller Raumname (Ort) (Typ, Ort)
  • Seite 50 Anhang Beschränkung bei der Einteilung • maximal 5 (8) Zonen pro Etagenregler • pro Zone maximal 3 Anschlüsse • maximal 24 Stellantriebe pro Etagenregler • nur ein Typ von thermischen Stellantrieben pro Etagenregler (stromlos offen oder stromlos geschlossen) • pro Etagenregler entweder Heizschlaufen (Fußbodenheizung) oder Radiatoren.
