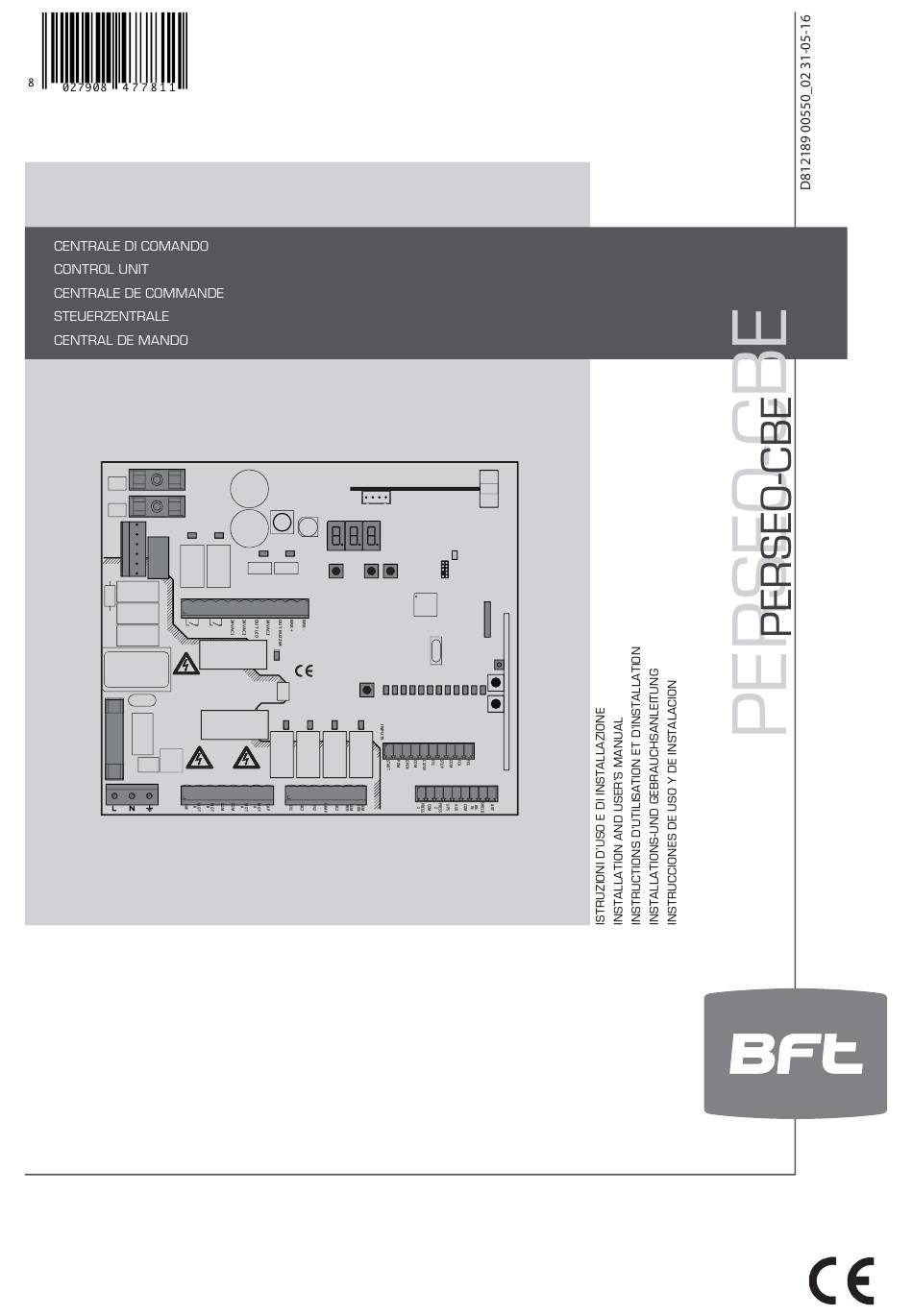

- Seite 1 OUTPUTS LV OUT4 OUT5 2ndRX OUTPUTS HV OUTPUTS HV INPUTS Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“ im Inneren! ¡Atención¡ Leer atentamente las “Advertencias” en el interior! Let op! Lees de “Waarschuwingen” aan de binnenkant zorgvuldig!
- Seite 2 SHIELD AN. IN PRES 2 PRES 1 emergency ECD (not supplied) Without BATTERY UNIT STOP CLOSE emergency ECD (not supplied) With OPEN BATTERY UNIT START BRK - BRK + OUT BUZZER 24VAC2 OUT LED 24VAC2 LED1 LED2 24VAC1 OUT5 2ndRX OUT4 SEM GRN SEM RED...
- Seite 3 SHIELD AN. IN PRES 2 PRES 1 FCC1 FCC2 FCC3 FCC4 FCA1 FCA2 FCA3 FCA4 STOP CLOSE OPEN START BRK - BRK + OUT BUZZER 24VAC2 OUT LED 24VAC2 LED1 LED3 LED2 LED4 24VAC1 OUT5 2ndRX NOTE / NOTES Dissuasori elettromeccanici/Electromechanical bollards: OUT4 STOPPY MBB / STOPPY B Dissuasori oleodinamici/Hydraulic bollards:...
-
Seite 4: Inhaltsverzeichnis
1. EINLEITUNG 2. HAUPTEIGENSCHAFTEN 3. TECHNISCHE MERKMALE 3.1 ABMESSUNGEN BEIDIENTAFEL 4. SICHERHEIT DER INSTALLATION 5. VORBEREITUNGSSCHRITTE 6. ANSCHLÜSSE UND FUNKTIONEN VON EIN- UND AUSGÄNGEN 6.1 J1 LEISTUNGSKLEMMENBRETT 6.2 J3A/J3B LEISTUNGSKLEMMENBRETT 6.3 J4 KLEMMENBRETT HILFSAPPARATE/AUSGÄNGE 6.4 J5A/J5B KLEMMENBRETT EINGÄNGE 6.5 J6 STECKER EXPANSION 6.6 J8 VERBINDER PROGRAMMIEREINHEIT FÜR EMPFÄNGER 7. -
Seite 5: Einleitung
Steuerzentrale 1. EINLEITUNG Die Steuerzentrale wurde für die Steuerung von Automatikpollern entwickelt. = Vom Poller kommende Stromverbindungen. 2. HAUPTMERKMALE - Mikroprozessorgesteuerte Logik - Led für die Statusanzeige von Ein- und Ausgängen - Sockel für Funkempfänger 433MHz 2048 Codes (optional) - Display 3 Digit - 2 koni gurierbare Ausgänge - Verbinder PROGRAMMIEREINHEIT für Empfänger - Heizsystem TERMON... -
Seite 6: Technische Merkmale
Steuerzentrale 3. TECHNISCHE MERKMALE -Stromversorgung 230Vac +-10%, 50/60Hz -Feuchtigkeit Betriebsumgebung Bis 95% ohne -Ausgang Motor 230Vac; max. 13A Kondensation -Ausgang Blinkleuchte/Ampel 230Vac; max. 40W -Schutzart IP55 -Ausgang Hilfsapparate 24VAC; max. 1A -Lagertemperatur -25° +60° C -Temperatur Betriebsumgebung -25° +60° C 3.1 ABMESSUNGEN BEIDIENTAFEL 4. -
Seite 7: J3A/J3B Leistungsklemmenbrett
Steuerzentrale J3A/J3B LEISTUNGSKLEMMENBRETT MOT A - COM - MOT B Motorsteuerung. MOT A Öf nung der Durchfahrt, MOT B Schließung der Durchfahrt Startkondensator, sofern nicht bereits in den Motor integriert. Elektroventil (230 Vac RAC) nur Hydraulikpoller Elektroventil (230 Vac RAC) nur wenn ECD vorhanden AMPEL –... -
Seite 8: J5A/J5B Klemmenbrett Eingänge
Steuerzentrale J5A/J5B KLEMMENBRETT EINGÄNGE Zweileitereingang Endschalter (Parameter -3. Stufe und Parameter -2. Stufe)einstellen. Bei seiner Aktivierung endet der Ausfahrhub (XPASS B 800C). Dreileitereingang Endschalter (Parameter -3. Stufe und Parameter -2. Stufe)einstellen. Bei seiner Aktivierung endet der Ausfahrhub (XPASS B 1200C). Zweileitereingang Endschalter (Parameter ... -
Seite 9: J6 Stecker Expansion
Steuerzentrale STECKER EXPANSION VERBINDER PROGRAMMIEREINHEIT FÜR EMPFÄNGER B EBA TCP/IP B EBA GATEWAY RS 485 LINK BBU 7. DISPLAY Bei der Einschaltung wird zuerst der Kartentyp "" angezeigt, dann die Version der Firmware X.Y.Z., der Pollertyp (siehe Tabelle Kap. 5) und schließlich der Status (Anfang ) oder Fehlercode. Der Status- oder Fehlercode wird abgesehen von der Programmierung oder einem Blockierfehler immer angezeigt. -
Seite 10: Programmierung
Steuerzentrale 8. PROGRAMMIERUNG 8.1 BASISFUNKTIONEN Für den Zugang zur Programmierung 2 Sekunden lang die Taste F drücken. Die Programmierung ist in 4 Stufen unterteilt. Um zur nächsten Stufe weiterzugehen, die Taste F gedrückt halten und die Taste + drücken (Abfolge 1-2-3-4-1..). Nach Auswahl der gewünschten Stufe werden bei Drücken der Taste F nacheinander die verfügbaren Funktionen auf dem Display angezeigt;... -
Seite 11: Funktion
Steuerzentrale 1. STUFE 8.2 PROGRAMMIERUNG In der folgenden Tabelle werden die Funktionen der 1. Stufe mit den einzelnen einstellbaren Parametern aufgeführt. = werkseitig eingestellter DEFAULT-Wert. = bei der Installation eingestellter Wert: muss bei Veränderung des DEFAULT-Wertes eingegeben werden. Par. Funktion Einstellbare Werte : Totmann Auswahl der Betriebslogik. -
Seite 12: Programmierung 2. Stufe
Steuerzentrale - Halbautomatisch: Das Automatiksystem wird über Impulssteuerungen ohne automatisches Wiederausfahren betätigt. Um nach dem Einfahren erneut das Ausfahren zu steuern, müssen der Start- oder Close-Befehl betätigt werden. - Automatisch: Das Automatiksystem wird über Impulse gesteuert. Bei einem normalen Zyklus wird bei Beendigung des Einfahrens und nach Ablauf der eingestellten Pausendauer (Parameter ) automatisch das Ausfahren aktiviert. -
Seite 13: Programmierung 3. Stufe
Steuerzentrale TERMON : Heizstärke ( = min.; = max.) : deaktiviert : aktiviert, bei Stromausfall automatisches Einfahren : aktiviert, bei Stromausfall automatisches Ausfahren ACHTUNG: GEFÄHRLICHE EINSTELLUNG Bremsmoment (nicht bei Hydraulikpollern verfügbar) Schließen des Menüs/der Spei- Durch Drücken der Taste „F“... -
Seite 14: Programmierung 4. Stufe
Steuerzentrale : OFF Steuerungen während der Pause : ON : Keine : Freigabe Einfahren Sonderfunktionen PDM program- : Freigabe Einfahren und Reset Pausenzeit (wobei =) mierbarer Eingang : Aktivierung TERMON : Freigabe Einfahren und Reset Pausenzeit (wobei =) : Kanal 1 deaktiviert ... -
Seite 15: Funkempfänger
Steuerzentrale Beschreibung der Parameter Stufe 4 · : · Einstellung Modbus/RTU ID. Einstellung Kommunikationsprotokoll. : kennzeichnet den Master Für Master und Slave immer den gleichen Wert einstellen. · · Einstellung Geschwindigkeit MODBUS RTU. Einstellung U-LINK-Modus · ... -
Seite 16: Tabelle A
- 73 -... -
Seite 17: Verbindungen Für Den Simultanbetrieb
Steuerzentrale 10. ANSCHLÜSSE FÜR DEN SIMULTANBETRIEB (ABB. S. 2 und 3) Mit der Steuerzentrale können bis zu vier Poller parallel angeschlossen werden, so dass ein Simultanbetrieb mit nur einem Steuergerät möglich ist. Für den Anschluss von zwei oder mehreren Pollern sollte eine Verteilerdose mit angemessener Schutzart verwendet werden. Die nachfolgende Tabelle zeigt die Anschlussmodalitäten in Reihe/parallel der gemeinsamen Kabel. -
Seite 18: Beispiele Für Die Zufahrtkontrolle
Steuerzentrale 13. BEISPIELE FÜR DIE ZUFAHRTKONTROLLE INSTALLATION A 13.1 KONTROLLIERTE EIN-ODER AUSFAHRT Diese Lösung wird empfohlen, wenn die Zufahrt zu einem reservierten Bereich in einer einzigen Fahrtrichtung durch die Aktivierung eines Erkennungssignals (Funksteuerung, Näherungsschlüssel, Magnetschlüssel, usw.) ermöglicht werden soll. Das Fahrzeug nähert sich dem reservierten Bereich. -
Seite 19: Installation B Automatische Ein-Oder Ausfahrt
Steuerzentrale INSTALLATION B 13.2 AUTOMATISCHE EIN-ODER AUSFAHRT Diese Lösung wird empfohlen, wenn die Zufahrt zu einem reservierten Bereich oder das Verlassen desselben, d.h. Einfahrt oder Ausfahrt, ohne Erkennungssignale ermöglicht werden soll, um ausschließlich das Durchfahren von Fahrzeugen in einer einzigen Fahrtrichtung zu erlauben. Das Fahrzeug nähert sich dem reservierten Bereich. -
Seite 20: Installation C Kontrollierte Ein- Und Ausfahrt
Steuerzentrale INSTALLATION C 13.3 KONTROLLIERTE EIN- UND AUSFAHRT Diese Lösung wird empfohlen, wenn die Zufahrt zu einem reservierten Bereich in alle beide Fahrtrichtungen durch die Aktivierung eines Erkennungssignals (Funksteuerung, Näherungsschlüssel, Magnetschlüssel, usw.) ermöglicht werden soll. EINFAHRT Das Fahrzeug nähert sich dem reser- vierten Bereich Sobald das Fahrzeug auf die in den Boden eingelassene Spirale S1 fährt,... -
Seite 21: Installation Dkontrollierte Einfahrt Und Automatische Ausfahrt
Steuerzentrale INSTALLATION D 13.4 KONTROLLIERTE EINFAHRT UND AUTOMATISCHE AUSFAHRT Diese Lösung wird empfohlen, wenn die Zufahrt zu einem reservierten Bereich oder das Verlassen desselben, d.h. Einfahrt oder Ausfahrt, ermöglicht werden soll. Die Einfahrt wird durch ein Erkennungssignal zugelassen, während die Ausfahrt automatisch erfolgt. EINFAHRT Das Fahrzeug nähert sich dem reser- vierten Bereich... -
Seite 22: Fehlerverwaltung
Steuerzentrale 14. FEHLERVERWALTUNG Im Speicher werden bis zu 10 verschiedene Ereignisse und Fehler erfasst, wobei die Anzahl für das Auftreten jedes einzelnen Ereignisses auf 10 beschränkt ist. Bei Blockierfehlern muss die Karte neu gestartet werden oder man hält 5 Sekunden lang die Tasten „+“ und „-“ gedrückt. Bei einem Neustart über die Tasten wird eine Konsistenzprüfung der Speicherdaten und Parameter durchgeführt, wobei eventuell außerhalb des zulässigen Bereichs liegende Werte auf den Defaultwert zurückgestellt werden. - Seite 23 REGISTRO DI MANUTENZIONE MAINTENANCE LOG Dati impianto • Plant data Installatore Installer Cliente Customer Matricola Serial number Data installazione Installation date Data attivazione Activation date Data • Date Descrizione intervento • Intervention description Firme • Signatures Tecnico • Technician Cliente • Customer Tecnico •...
- Seite 24 INSTALLATORE INSTALLER INSTALLATEUR INSTALLATEUR INSTALATOR ITALY...
