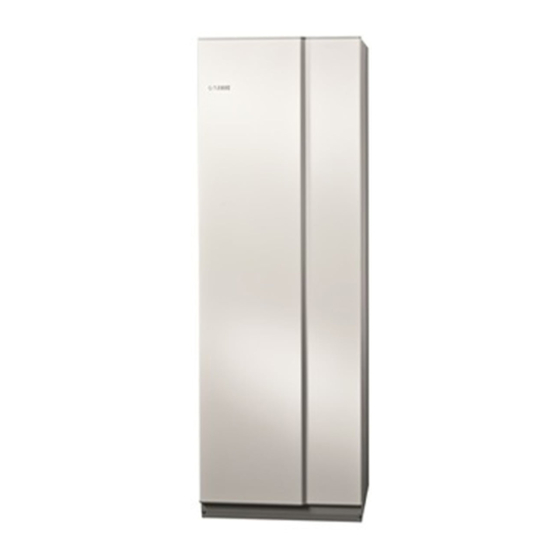

Nibe AHPS serie Installateurhandbuch
Speichertank
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Nibe AHPS serie
Inhaltszusammenfassung für Nibe AHPS serie
- Seite 1 Installateurhandbuch AHP/AHPS/AHPH Speichertank IHB DE 1727-1 431380...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Informationen Sicherheitsinformationen Allgemeines 2 Lieferung und Transport Transport Aufstellung Beiliegende Komponenten Abdeckungen demontieren 3 Konstruktion des Speichertanks 4 Rohranschlüsse Allgemeines Systemprinzip Maße und Rohranschlüsse Installationsvarianten 5 Elektrische Installation Fühler 6 Inbetriebnahme und Einstellung Befüllung und Entlüftung Inbetriebnahme und Kontrolle 7 Service Servicemaßnahmen 8 Technische Daten... -
Seite 4: Wichtige Informationen
Sie ihn zu den entsprechenden Abfall- Konstruktionsänderungen vorbehalten. stationen. Wenn das Produkt das Ende seiner Lebensdauer ©NIBE 2017. erreicht hat, darf es nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Händlern abgegeben Symbole werden, die diese Dienstleistung anbieten. - Seite 5 Installationskontrolle Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden. Beschreibung Anmerkung Unter- Datum ✔ schrift Wärmepumpe (Seite 14) Absperrventile Ausdehnungsgefäß Sicherheitsventil Brauchwasser (Seite 13) Absperrventile Mischventil Sicherheitsventil Kaltwasser (Seite 13)
-
Seite 6: Lieferung Und Transport
2 Lieferung und Transport Transport Abdeckungen demontieren AHP/AHPS/AHPH muss aufrecht stehend sowie trocken Frontabdeckung transportiert und gelagert werden. Beim Hereintragen in ein Gebäude kann AHP/AHPS/AHPH jedoch vorsichtig auf die Rückseite gelegt werden. 15 - 40 mm Aufstellung Der Speichertank darf nur stehend installiert werden. ■... -
Seite 7: Konstruktion Des Speichertanks
3 Konstruktion des Speichertanks AHPS XL18 XL45 XL13 XL18 XL45 XL46 XL14 XL47 XL19 XL19 AHP/AHPS/AHPH Kapitel 3 | Konstruktion des Speichertanks... - Seite 8 Rohranschlüsse AHPH Kaltwasseranschluss Anschluss, Brauchwasser XL46 Dockungsanschluss, Vorlauf (von der Wärmepum- pe*) Dockungsanschluss, Rücklauf (zur Wärmepum- pe*) XL13 Anschluss, Vorlauf (von der Solaranlage) XL14 Anschluss, Rücklauf (zur Solaranlage) XL18 Dockungsanschluss, Vorlauf Hochtemperatur (vom externen Wärmeerzeuger) XL19 Dockungsanschluss , Rücklauf Hochtemperatur (vom externen Wärmeerzeuger) XL45 Dockungsanschluss, Niveau 1...
-
Seite 9: Rohranschlüsse
4 Rohranschlüsse Allgemeines Die Rohrinstallation muss gemäß den geltenden Vor- schriften ausgeführt werden. Wenn ein Kunststoffrohr oder weichgeglühtes Kupfer- rohr zum Einsatz kommt, ist eine innere Stützhülse zu montieren. Der Speichertank ist mit der erforderlichen Ventilausrüstung zu versehen. Dazu zählen u.a. Sicher- heitsventil, Absperrventil und Rückschlagventil. -
Seite 10: Systemprinzip
Systemprinzip AHP besteht aus einem Gefäß mit Speichervolumen. AHP wird verbunden mit AHPS / AHPH. AHPS XL18 XL45 AHPS besteht aus einem Gefäß mit mehreren Anschlüs- sen. Dadurch kann der Speicher mit externen Einheiten verbunden werden. Durch eine Nutzung der verschiede- nen Niveaus im Speicher kann auf mehrere Arten Wärme entnommen und zugeführt werden. -
Seite 11: Maße Und Rohranschlüsse
AHPS Maße und Rohranschlüsse XL13 XL45 XL46 XL14 XL47 XL19 XL18 XL45 XL19 XL18 Anschluss AHP XL18 Dockungsanschluss, Vorlauf Anschluss AHPS Hochtemperatur ßen- gew. QM1 Entleerungsventil XL19 Dockungsanschluss, Rücklauf ßen- Hochtemperatur ßen- gew. gew. XL3 Kaltwasser Ø XL45 Dockungsanschluss, Niveau 1 XL4 Brauchwasser Ø... - Seite 12 AHPH XL19 XL46 Anschluss AHPH XL3 Kaltwasser Ø XL4 Brauchwasser Ø XL8 Dockungsanschluss, Vorlauf (von der Wärmepumpe *) ßen- gew. XL9 Dockungsanschluss, Rücklauf (zur Wärmepumpe *) ßen- gew. XL19 Dockungsanschluss, Rücklauf Hochtemperatur ßen- gew. XL46 Dockungsanschluss, Niveau 2 ßen- gew. * oder anderer externer Wärmeerzeuger Kapitel 4 | Rohranschlüsse...
-
Seite 13: Installationsvarianten
Erweitertes Volumen, z. B. für den Anschluss weiterer AHP/AHPS/AHPH kann auf unterschiedliche Weise an- Solarkollektoren. geschlossen werden. Einige Varianten werden im Folgen- den aufgeführt. Weitere Informationen zu den Alternativen finden Sie unter www.nibe.de sowie in der entsprechenden Mon- tageanleitung für die verwendeten Wärmequellen. Symbolschlüssel Symbol Bedeutung Entlüftungsventil... -
Seite 14: Zur Erdwärmepumpe/Zum Externen Wärmeerzeuger
Zur Erdwärmepumpe/zum externen Wärmeerzeuger AHPH kann mit einer anderen Wärmequelle verbunden werden, z. B. NIBE F1145/1155. Mit Pelletsheizkessel AHPS und AHPH kann mit einer anderen Wärmequelle verbunden werden, z.B. einem Pelletsheizkessel. Kapitel 4 | Rohranschlüsse AHP/AHPS/AHPH... -
Seite 15: Elektrische Installation
5 Elektrische Installation HINWEIS! Elektrische Installation sowie eventuelle Service- arbeiten müssen unter Aufsicht eines ausgebil- deten Elektroinstallateurs erfolgen. Bei der elektrischen Installation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Fühler AHP/AHPS/AHPH kann um bis zu zwei Brauchwasserfüh- ler ergänzt werden. -
Seite 16: Inbetriebnahme Und Einstellung
6 Inbetriebnahme und Einstellung Befüllung und Entlüftung Befüllung des Brauchwasserwärmetauschers XL18 (AHPS/AHPH) 1. Öffnen Sie einen Brauchwasserhahn im Haus. 2. Befüllen Sie den Brauchwasserwärmetauscher über den Kaltwasseranschluss (XL3). 3. Wenn das aus dem Brauchwasserhahn austretende Wasser keine Lufteinschlüsse mehr aufweist, ist der Brauchwasserwärmetauscher gefüllt und der Hahn kann geschlossen werden. -
Seite 17: Inbetriebnahme Und Kontrolle
Inbetriebnahme und Kontrolle Druckverlustdiagramm, Solarspeicher Anschluss, Solaranlagenvorlauf (XL13) und Anschluss, Solaranlagenrücklauf (XL14). AHPS Druckverlust (kPa) 1480 1480 Volumenstrom (l/h) Tryckfall Flöde AHP/AHPS/AHPH Kapitel 6 | Inbetriebnahme und Einstellung 1480... -
Seite 18: Service Servicemaßnahmen
7 Service Servicemaßnahmen Sicherheitsventil Am extern montierten Sicherheitsventil des Brauchwas- serwärmetauschers tritt bisweilen nach der Brauchwas- serentnahme Wasser aus. Dies beruht auf der Tatsache, dass sich das in dem Rohrwärmetauscher nachströmende Kaltwasser bei der Erwärmung ausdehnt. Der dadurch entstehende Druck öffnet das Sicherheitsventil. Die Funktionsweise des Sicherheitsventils ist regelmäßig zu kontrollieren. -
Seite 19: Technische Daten
8 Technische Daten Maße und Abstandskoordinaten AHPS AHP/AHPS/AHPH Kapitel 8 | Technische Daten... - Seite 20 AHPH Kapitel 8 | Technische Daten AHP/AHPS/AHPH...
-
Seite 21: Technische Daten
Technische Daten Brauchwasserkapazität AHPS/AHPH Brauchwasserfluss Varmvattenkapacitet VVM310 (l/min) Tappflöde (l/m) Ekonomi Normal Ekonomi Normal Volumen Brauchwasser 40°C (l) Volym varmvatten (liter) HINWEIS! Um die Stopptemperaturen im Diagramm oben zu erreichen, muss im Steuersystem der Wärme- pumpe die Bereitermethode „Zieltemp.“ ausge- wählt werden. -
Seite 22: Energieverbrauchskennzeichnung
Abmessungen und Gewicht Breite Tiefe Höhe 1800 1800 1800 Erforderliche Montagehöhe 1950 1950 1950 Gewicht Art.nr. 256 118 256 119 256 120 Energieverbrauchskennzeichnung Hersteller NIBE Modell AHP 10-300 AHPS 10-300 AHPH 10-300 Effizienzklasse Wärmeverlust Volumen Kapitel 8 | Technische Daten AHP/AHPS/AHPH... -
Seite 23: Sachregister
9 Sachregister Sachregister Systemprinzip, 10 Abdeckungen demontieren, 6 Anschluss von zwei Speichern, 13 Technische Daten, 19, 21 Aufstellung, 6 Maße und Abstände, 19 Technische Daten, 21 Transport, 6 Befüllung und Entlüftung, 16 Brauchwasserspeicher befüllen, 16 Rohrwärmetauscher Brauchwasser befüllen, 16 Wichtige Informationen, 4 Brauchwasserspeicher befüllen, 16 Sicherheitsinformationen Seriennummer, 4... -
