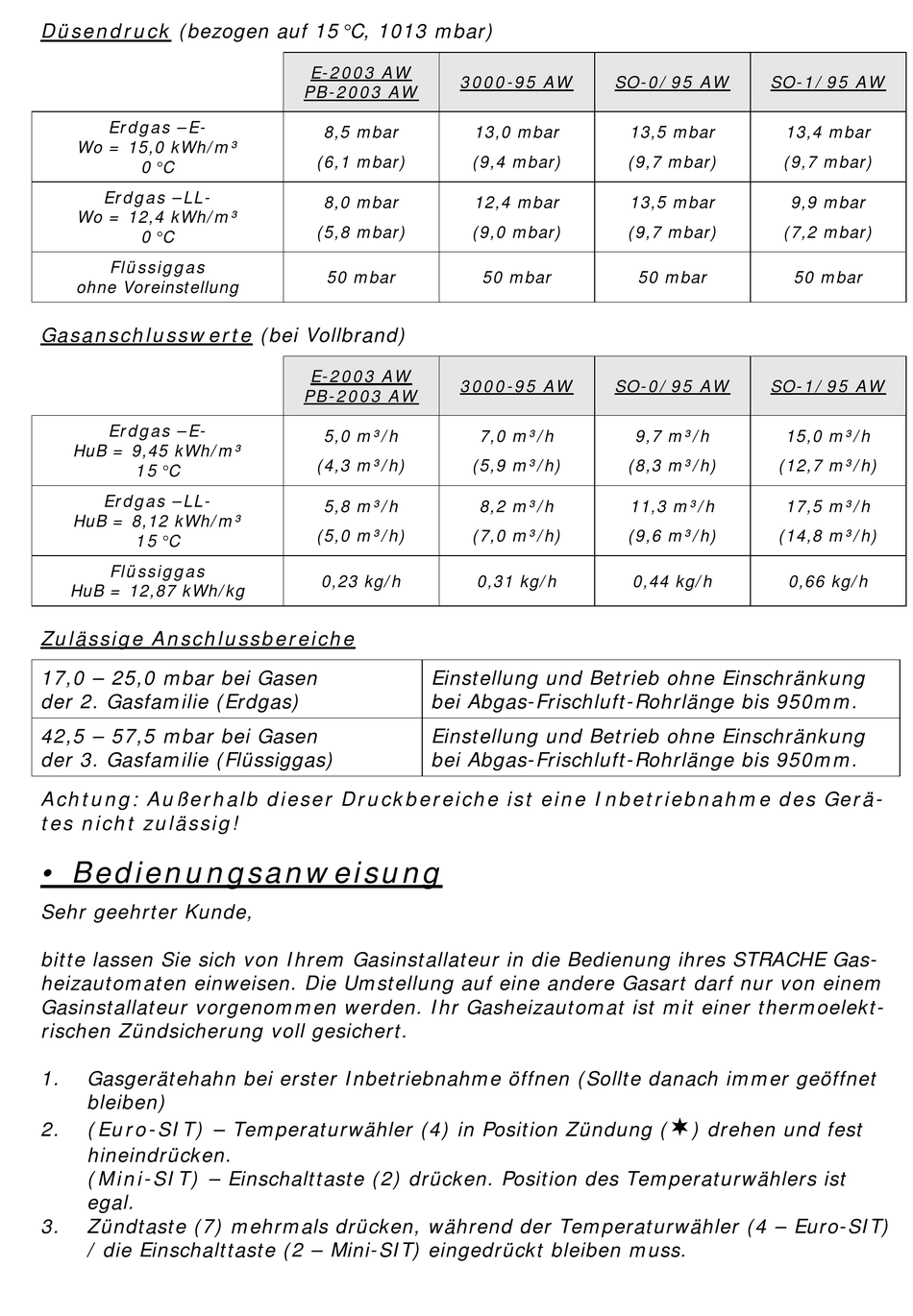

Düsendruck (bezogen auf 15°C, 1013 mbar)
Erdgas –E-
Wo = 15,0 kWh/m³
0°C
Erdgas –LL-
Wo = 12,4 kWh/m³
0°C
Flüssiggas
ohne Voreinstellung
Gasanschlusswerte (bei Vollbrand)
Erdgas –E-
HuB = 9,45 kWh/m³
15°C
Erdgas –LL-
HuB = 8,12 kWh/m³
15°C
Flüssiggas
HuB = 12,87 kWh/kg
Zulässige Anschlussbereiche
17,0 – 25,0 mbar bei Gasen
der 2. Gasfamilie (Erdgas)
42,5 – 57,5 mbar bei Gasen
der 3. Gasfamilie (Flüssiggas)
Achtung: Außerhalb dieser Druckbereiche ist eine Inbetriebnahme des Gerä-
tes nicht zulässig!
• Bedienungsanweisung
Sehr geehrter Kunde,
bitte lassen Sie sich von Ihrem Gasinstallateur in die Bedienung ihres STRACHE Gas-
heizautomaten einweisen. Die Umstellung auf eine andere Gasart darf nur von einem
Gasinstallateur vorgenommen werden. Ihr Gasheizautomat ist mit einer thermoelekt-
rischen Zündsicherung voll gesichert.
1.
Gasgerätehahn bei erster Inbetriebnahme öffnen (Sollte danach immer geöffnet
bleiben)
2.
(Euro-SIT) – Temperaturwähler (4) in Position Zündung (
hineindrücken.
(Mini-SIT) – Einschalttaste (2) drücken. Position des Temperaturwählers ist
egal.
3.
Zündtaste (7) mehrmals drücken, während der Temperaturwähler (4 – Euro-SIT)
/ die Einschalttaste (2 – Mini-SIT) eingedrückt bleiben muss.
E-2003 AW
3000-95 AW
PB-2003 AW
8,5 mbar
13,0 mbar
(6,1 mbar)
(9,4 mbar)
8,0 mbar
12,4 mbar
(5,8 mbar)
(9,0 mbar)
50 mbar
E-2003 AW
3000-95 AW
PB-2003 AW
5,0 m³/h
(4,3 m³/h)
(5,9 m³/h)
5,8 m³/h
(5,0 m³/h)
(7,0 m³/h)
0,23 kg/h
Einstellung und Betrieb ohne Einschränkung
bei Abgas-Frischluft-Rohrlänge bis 950mm.
Einstellung und Betrieb ohne Einschränkung
bei Abgas-Frischluft-Rohrlänge bis 950mm.
SO-0/95 AW
13,5 mbar
(9,7 mbar)
13,5 mbar
(9,7 mbar)
50 mbar
50 mbar
SO-0/95 AW
7,0 m³/h
9,7 m³/h
(8,3 m³/h)
8,2 m³/h
11,3 m³/h
(9,6 m³/h)
0,31 kg/h
0,44 kg/h
SO-1/95 AW
13,4 mbar
(9,7 mbar)
9,9 mbar
(7,2 mbar)
50 mbar
SO-1/95 AW
15,0 m³/h
(12,7 m³/h)
17,5 m³/h
(14,8 m³/h)
0,66 kg/h
) drehen und fest
