PI_iLESER_GH_Art0008788_2v0.doc
• Installieren Sie die Geräte der Anlage vollständig.
• Prüfen Sie die a- und b-Ader auf Kurzschluss.
• Schließen Sie Versorgungs- und Steuergeräte an die Netzspannung an.
Schalten Sie die Netzspannung ein.
Für Anlagen mit Schleifenwiderstand ≤ 20 Ohm und den Anschluss mit P-Ader sind
werksseitig beide Schieber des DIP-Schalters auf OFF eingestellt und mit einem Kunst-
stoffplättchen gesichert.
Entfernen Sie das selbstklebende Kunststoffplättchen auf dem DIP-Schalter nur, wenn
!
Sie eine Anpassung vornehmen müssen.
• Entfernen Sie das Kunststoffplättchen.

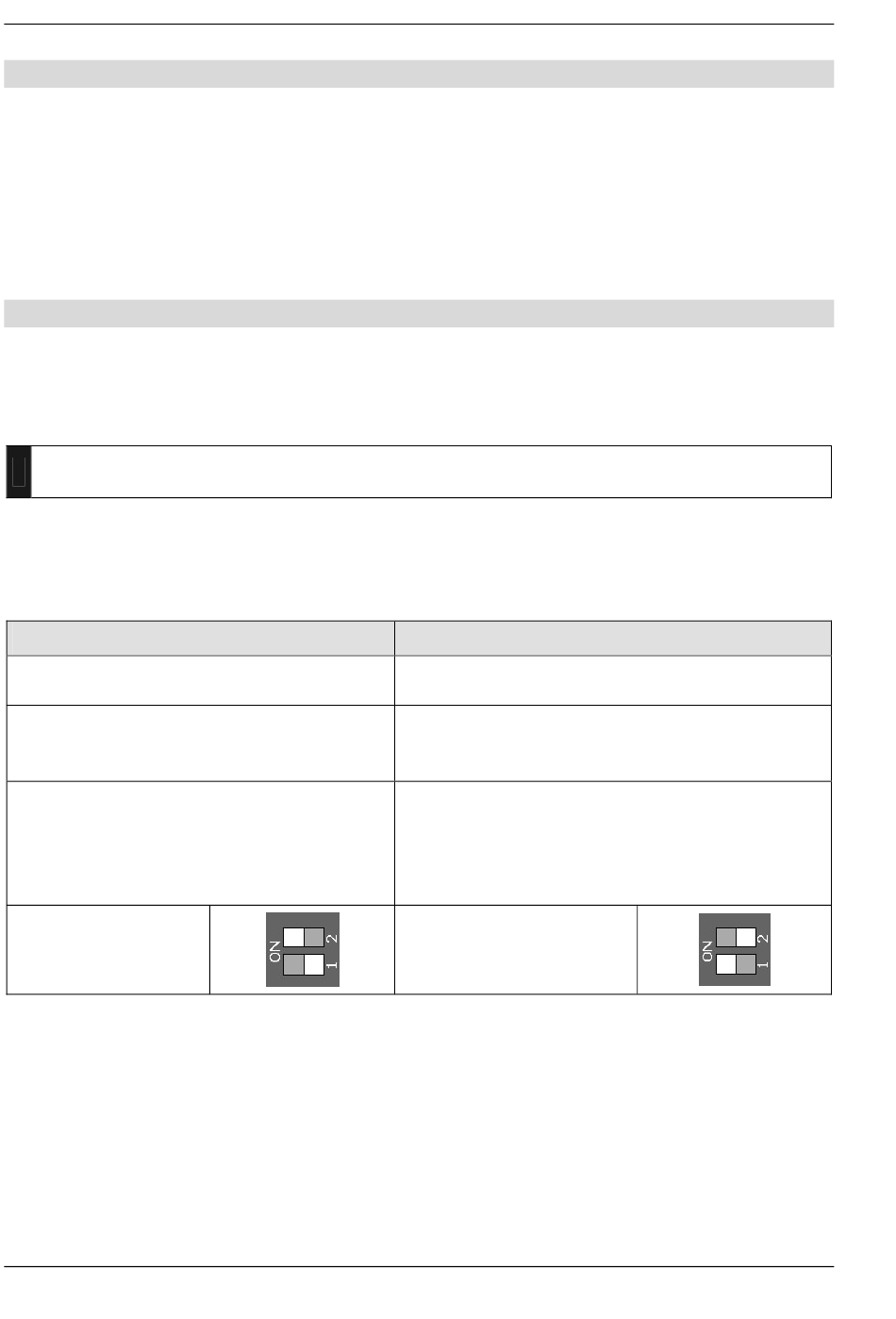

• Stellen Sie den DIP-Schalter wie folgt ein.
• Kleben Sie das Kunststoffplättchen anschließend wieder auf.
Anpassen an Anlagen-Leitungslängen Anpassen für Anlagen ohne P-Ader
Für lange Leitungen ≤ 60 Ohm geeignet.
P-Ader erforderlich!
Ist anzuwenden,
um einen Schleifenwiderstand von bis zu
60 Ohm nutzen zu können.
Bedingung:
In der Anlage eingebundene Außenstati-
onen und Steuergeräte müssen für Anla-
gen bis 60 Ohm Schleifenwiderstand
geeignet sein.
Schalter 2
ON
Schalter 1
OFF
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
8

Inbetriebnahme

Anpassen des Lesegerätes
Für Leitungen ≤ 20 Ohm geeignet.
Keine P-Ader!
Ist anzuwenden,
falls nur zwei Leitungen in einer Anlage vor-
handen sind.
Bedingung:
Es darf nur ein Lesegerät pro BVS ange-
schlossen werden.
Für Neuinstallationen ist die Verwendung ei-
ner P-Ader vorzusehen.
Schalter 2
Schalter 1
OFF
ON
Technische Änderungen vorbehalten.
Art.Nr.
0008788 Version 2.0 mi
11/2005
