PI_iLESER_GH_Art0008788_2v0.doc

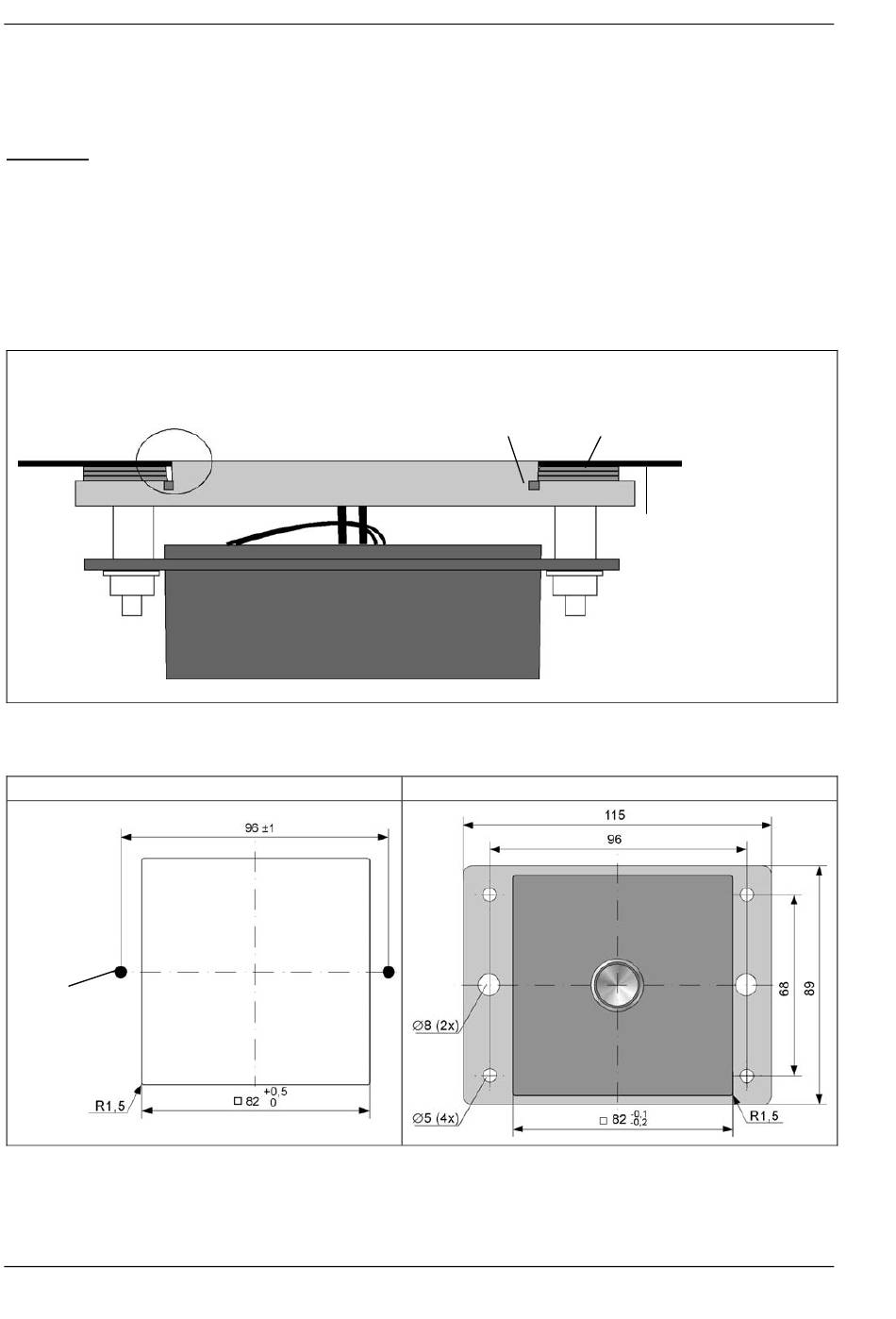

Einbau Leser-Baugruppe
Die Frontblende ist mit einem Ausschnitt entsprechend Zeichnung zu versehen. Für die
Befestigung empfehlen wir Schweißbolzen.
Optional können die 4 kleinen Befestigungsbohrungen (∅ 5) in der Befestigungsplatte ge-
nutzt werden.
Der iLeser-GH ist entsprechend Zeichnung einzubauen.
Ist die Dicke der Frontblende > 1mm, sind vor dem Einbau so viele Distanzgummiplatten
zu entfernen, dass die Gesamtdicke von Frontplatte und Distanzgummiplatten 4 mm be-
trägt. Bei einer 4 mm dicken Frontplatte wird die Abdichtung durch den Moosgummidicht-
ring gewährleistet.
Vorderseite der bauseitigen Front-
blende und iLeser-Frontfläche bün-
dig!
Befestigung in der Frontplatte
Einbaumaße Schweißbolzenbefestigung
Schweißbolzen
M4 x 10,
Material wie
Frontplatte
Alternativ können die 4 Bohrungen, Durchmesser 5 mm, zur Befestigung verwendet wer-
den, z. B. für eine Befestigung mit Schrauben (Bohrungen sind auf der Rückseite des Ge-
rätes gesenkt).
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
6
Moosgummidichtring
bis 3 x Distanzgummiplatte
Frontblende (1 bis 4 mm
Dicke möglich)
Maße iLeser-GH
Technische Änderungen vorbehalten.
Art.Nr.
0008788 Version 2.0 mi
11/2005
