PI_iLESER_GH_Art0008788_2v0.doc
Einbau Bedienteil
Das Bedienteil ist an der Rückseite der Frontplatte anzukleben.
Achten Sie beim Schließen des Gerätes darauf, dass das Flachbandkabel nicht einge-
!
klemmt wird.
HINWEIS: Das Bedienteil kann vom Gerät entfernt werden, wenn Einstellungen über
!
Fernwartung erfolgen!
Allgemeine Hinweise
Bei Montage im Außenbereich:
!
Durch geeignete Maßnahmen das Eindringen von Wasser in das Gerät verhindern!
Verwenden Sie unbedingt den mitgelieferten kleinen Schraubendreher zum Anschlie-
!
ßen der Leitungen, um das Gerät nicht zu beschädigen.
Anschließen
1. Isolieren Sie die Leitungsenden ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Anschlussschema an.

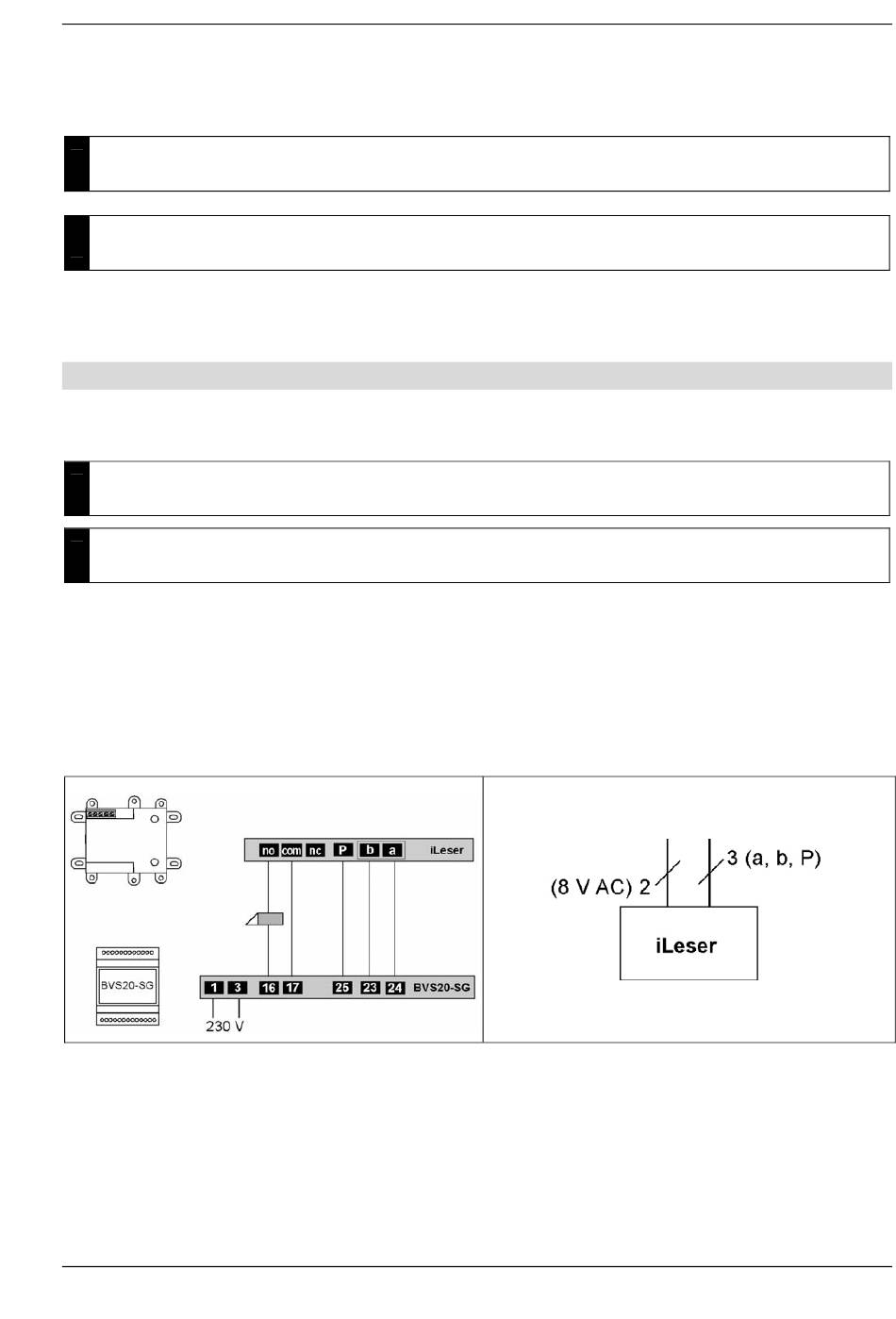

Verdrahtungsplan
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
7
Anschließen der Leitungen
Anschlussplan
Technische Änderungen vorbehalten.
Art.Nr.
0008788 Version 2.0 mi
11/2005
