Omegon® Advanced X
Herzlichen Glückwunsch zum Kauf eines Teleskops
der neuen Serie Omegon® Advanced X. Mit seinen
optischen Präzisionsspiegeln und dem großen
Lichtsammelvermögen ist dieses Teleskop der
ideale Begleiter für Einsteiger und erfahrene
Amateure und wird Ihnen viel Vergnügen
bereiten. Sein einfaches Design und seine optische
Qualität machen das Advanced X zu einem der
aufregendsten Dobson-Teleskope auf dem Markt.
1. Lieferumfang. Das Teleskop wird in zwei
Kartons geliefert, einem für den Tubus und einem
für die Basis. Um das Volumen zu verringern, wird
die Basis in Einzelteilen geliefert. Zum
Zusammenbau der Basis brauchen Sie nur einen
Schraubendreher vom Typ Philips (nicht
mitgeliefert). Die Montage ist einfach und dauert
etwa 20 Minuten. Im Folgenden sehen Sie eine
Liste der Einzelteile für die Basis. Nehmen Sie sich
einen Moment Zeit, um sich damit vertraut zu
machen.

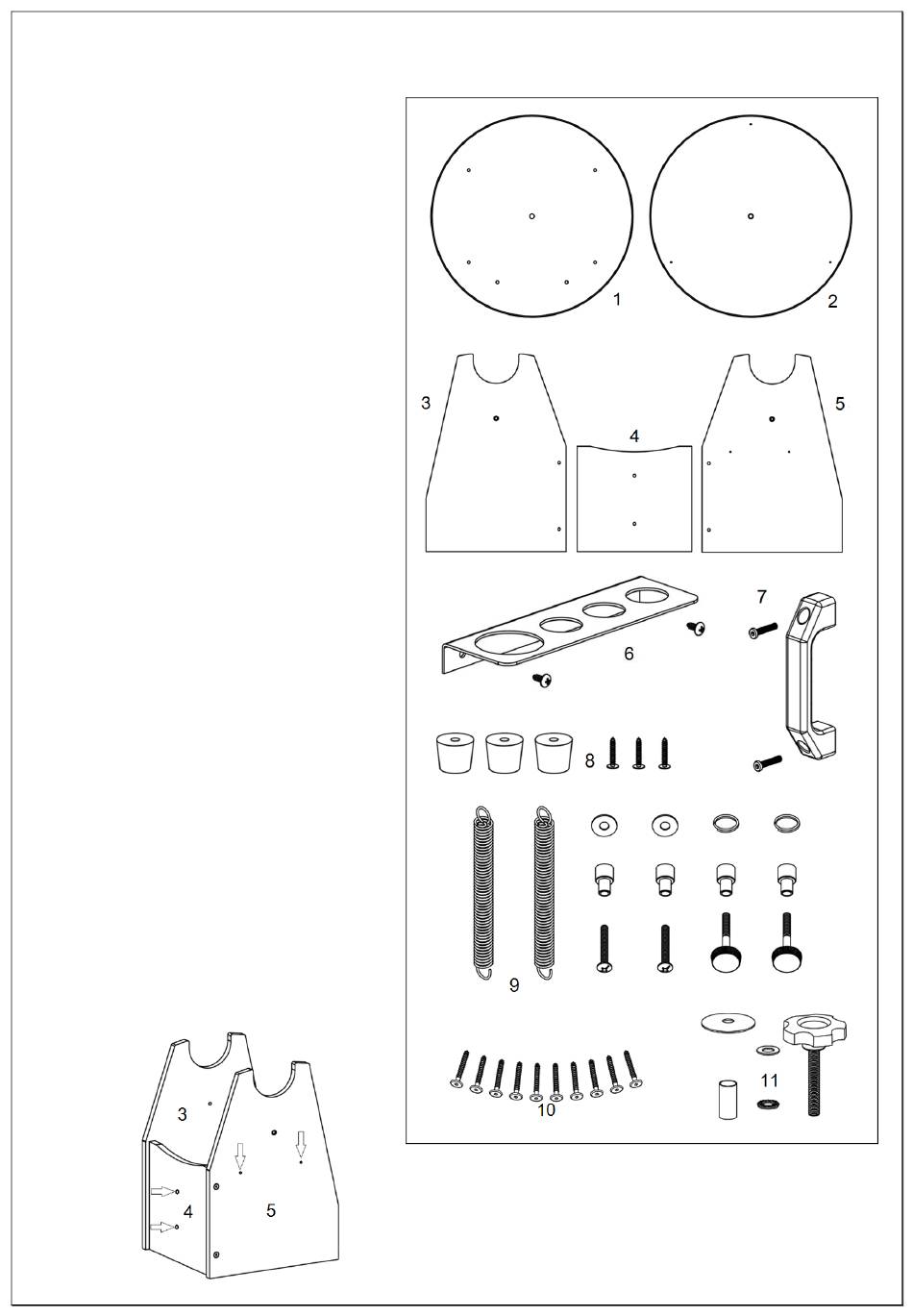

Einzelteile der Teleskopbasis
1. Grundplatte (oben)
7. Handgriff und Schrauben
2. Grundplatte (unten)
8. Füße und Schrauben
3. Seitenplatte (rechts)
9. Seitliches Friktionsset
4. Frontplatte
10. Holzschrauben
5. Seitenplatte (links)
11. Azimut-Friktionsset
6. Okularträger und Schrauben
2. Die Teleskopbasis montieren. Die
Teleskopbasis wird in einem flachen Karton
geliefert. Sorgen Sie für eine saubere und flache
Oberfläche, um die Einzelteile auszubreiten, und
ausreichend Platz für die Montage.
2.1. Schritt 1 – Seiten- und Frontplatten
montieren. Identifizieren Sie Teile (3), (4) und (5).
Verwenden Sie den mitgelieferten
Innensechskantschlüssel und 4 der Holzschrauben
(10). Beachten Sie bitte, dass die Seitenplatten (3)
und (5) leicht unterschiedlich sind. Die
Seitenplatte (5) hat zwei zusätzliche Löcher für
die Befestigung des Okularträgers (6). Die
Frontplatte (4) hat zwei unterschiedliche Seiten.
Die Metallscheiben dürfen von außen nicht
sichtbar sein. Nach Abschluss von Schritt 1 muss
sich die Seitenplatte (3) (rechts) auf der rechten
Seite befinden und die Scheiben der Frontplatte
dürfen von außen nicht sichtbar sein – siehe
Pfeile in der Abbildung.
