IMPALA
Vielen Dank für den Erwerb des vorliegenden Produktes und herzlichen Glückwunsch. Sie haben sich für ein
Qualitätsprodukt "Made in Germany" aus dem Hause CNC Hager entschieden. Bitte lesen Sie diese Bauanleitung
vor Baubeginn sorgfältig durch und gehen Sie beim Bauen Schritt für Schritt vor.
Allgemeines zum Modell :

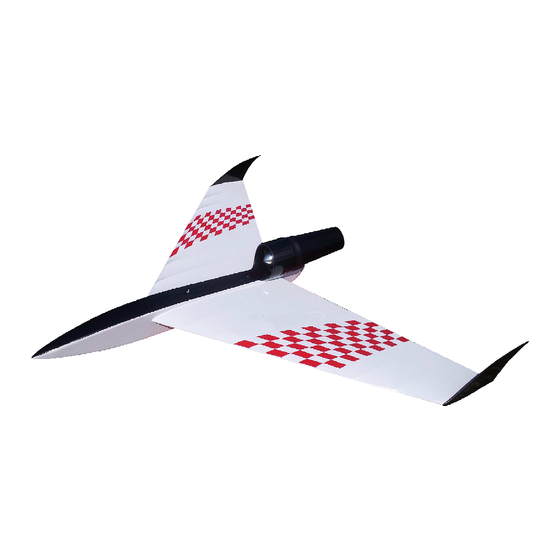

Der IMPALA ist ein Highspeed-Delta in klassischer Holzbauweise in Verbindung mit Kohlefaser.
Er besticht durch eine rasante Optik, CNC-gefertigte Teile und einen großen Geschwindigkeitsbereich.
Impala kann sowohl langsam als auch schnell geflogen werden. Einfaches und sicheres Handling ist in jeder
Flugsituation gegeben. Der Flügel ist in Rippenbauweise erstellt und mit robusten CFK-Holmen ausgestattet.
Die in dieser Bauanleitung angegebenen Ruderausschläge stellen eine erprobte Grundeinstellung für die
ersten Flüge dar und können natürlich problemlos an die eigenen Steuergewohnheiten angepasst werden.
Aufbau :
Spanten, Seitenteile, Rippen usw. sind miteinander verzapft und erleichtern somit erheblich den Aufbau des Modells.
Für ausreichend Stabilität bei hohen Geschwindigkeiten sorgen die groß dimensionierten CFK-Holme in den Flächen.
Die Testmodelle wurden mit Oracover-Bügelfolie bespannt.
RC-Zubehör :
Antrieb:
Siehe unter www.hoelleinshop.com
Impeller :
Wemotec Mini Fan Pro
Servo :
Graupner DES 427 BB Digital
Alle Rechte vorbehalten. Nachdruck und gewerbliche Nutzung dieser Bauanleitung sind nicht
gestattet. Für Folgeschäden, die durch den Betrieb unserer Flugmodelle entstehen, kann keine
Haftung übernommen werden. Änderungen von Teilen bzw. Werkstoffen sind nach eigenem
Ermessen durchzuführen. Die in dieser Bauanleitung genannten Zubehörteile, RC-Komponenten
und der Antrieb sind lediglich Empfehlungen.
Bauanleitung
1

Werbung

loading

Verwandte Anleitungen für CNC Hager IMPALA

Inhaltszusammenfassung für CNC Hager IMPALA

  • Seite 1 Er besticht durch eine rasante Optik, CNC-gefertigte Teile und einen großen Geschwindigkeitsbereich. Impala kann sowohl langsam als auch schnell geflogen werden. Einfaches und sicheres Handling ist in jeder Flugsituation gegeben. Der Flügel ist in Rippenbauweise erstellt und mit robusten CFK-Holmen ausgestattet.
  • Seite 2 Achtung: rechte und linke Seitenteile!
  • Seite 3 Aufbau Rumpf - Beim Aufbau der Rumpfseitenteile darauf achten, dass rechte und linke Hälften entstehen. - Den unteren Rumpfgurt R1 (Balsaleiste 4x4mm) bündig zur Außenkante entlang auf das Seitenteil R2 kleben. - Den Rumpfdoppler R3 ggf. der Unterkante anpassen und mit dickflüssigem Sekundenkleber auf das Seitenteil R2 legen, ausrichten und kleben.
  • Seite 4 R14a R14b (R24a) (R24b)
  • Seite 5 - Deckel aus beiden R10 (Balsa 2,0mm) zusammensetzen und mit dem Rumpf auf einer ebenen Fläche verkleben. - Heckspant R11 einsetzen und verkleben. - Evtl. überstehende Kante von Deckel R10 mit Spant R6 bündig schleifen. - Füllklotz R12 (Balsa 8,0mm) und anschließend R13 (Balsa 2,0mm) einkleben. - Beide Verschlussdeckel aus R14a+b und R24a+b (Balsa 2,0mm) zusammensetzen.
  • Seite 6 Radius angleichen! R28a R29b R29a R29b R28b R30b R30a R30b R31b R31a R31b Bis max. 1,5° OK z.B. Wasserwaage oder Ähnliches...
  • Seite 7 - Nasenklotz aus allen R27 (Balsa 8,0mm) zusammensetzen und am Rumpf mittig zentriert kleben. ! Dabei auf die richtige Nasenform in der Seitenansicht achten! - Heckklotz aus allen R28a+b (Balsa 12,0mm) zusammensetzen und am Rumpfende mittig zentriert verkleben. - Den Heckklotz dem Radius von Spant R11 durch Schleifen angleichen. ! Hier kann eine Flasche oder Blechdose mit Sandpapier als Hilfsmittel dienen.
  • Seite 8 2mm Stahldraht oder Bohrer...
  • Seite 9 Aufbau Tragflächen - Die nächsten Schritte bitte sehr genau und vollständig durchlesen, da sie sehr wichtige Details zum korrekten Aufbau enthalten. - Die Wurzelrippe (bestehend aus F1,F2 und F3) unter Zuhilfenahme zweier 2,0mm Stahldrähte oder Bohrer zusammenkleben. Vorgehensweise: - Testweise F1 - F3 nacheinander mithilfe der Stahldrähte zusammensetzen. Wenn alles passt, kann der Vorgang mit Sekundenkleber wiederholt werden.
  • Seite 10 F4-6 F1-3 Anlenkung oben oder unten wählen! Achtung: rechte und linke Fläche! Gummiringe...
  • Seite 11 - ! Folgende Schritte werden vorerst nur gesteckt ! - Das Flächeninnenteil vorsichtig zusammenstecken (bestehend aus F1 - F3, F4 - F6, F7, F8 und F9). ! Die Alurohre F9 entfetten und mit Sandpapier anschleifen! - Den Flügel mit den Rippen F10 - F15 durch Zusammenstecken erweitern. Bei F10 - F11 kann entschieden werden, ob die Ruder oben oder unten angelenkt werden sollen.
  • Seite 12 90 Grad Unterseite F21 F22...
  • Seite 13 - Bevor die Tragflächen verklebt werden, eine Kontrolle durchführen. - Die Tragflächen auf die Holme R33 aufschieben. - Zwei gleiche F18 Teile vorn und hinten dazwischen halten um den korrekten Plansitz am Rumpf zu prüfen (ggf. korrigieren). - Die Tragfläche auf eine ebene und gerade Fläche legen. Die flachen F18 hinten und die hohen F18 vorne unter die Nasenleiste F8 bzw.
  • Seite 14 1,5mm Abstand 1,5mm Abstand...
  • Seite 15 - Die Endleiste F27 am Flügel anpassen, dann leicht mit Sekundenkleber anpunkten und beide Flächen nochmals miteinander vergleichen, ehe die Endleisten fest mit dünnflüssigem Sekundenkleber verklebt werden. ! Die Endleiste muss symmetrisch zum Profilverlauf liegen (Siehe Bild 20). Keinesfalls sollte die Endleiste negativ angestellt sein, da das Modell sonst stark nach unten ziehen würde.
  • Seite 16 Kontur abrunden Kontur abrunden Stahldraht 1,0mm Servoseite Stahldraht 1,0mm...
  • Seite 17 Fertigstellung Rohbau - Die Seitenleitwerke F28 vorne und hinten abrunden. - Das Modell testweise montieren. Eventuell anfallende Korrekturen durchführen. - Die Servos einbauen nachdem sie mit Servohebel und Fernsteuerung mittig eingestellt sind. ! Die Befestigungsschrauben auf der Oberseite abschleifen, damit die Bespannfolie nicht beschädigt wird.
  • Seite 18 Schwerpunkt Von Hinterkante Endleiste gemessen! Siehe Draufsicht im Plan! Rudereinstellung: (Ansicht von hinten) Höhenruder (nach oben) 7 mm 7 mm Höhenruder (nach unten) 5 mm 5 mm Querruder (nach links) Expo ca. 50% 5 mm 5 mm Querruder (nach rechts) Expo ca.

  • Seite 19: Montage

    Bespannung und Fertigstellung des Modells - Die Verlängerungskabel 50cm (nicht im Lieferumfang enthalten) in die Tragflächen einziehen. - Wenn alles passt, kann das Modell nach eigenem Ermessen bespannt werden (Alle Testmodelle wurden mit Oracover bespannt). - Die Ruder sollten angebügelt werden, da sich Tesafilm bei hohen Geschwindigkeiten lösen könnte.
  • Seite 20 Art Motorsturz hergestellt werden. ! Dies sollte auf keinen Fall durch Verschieben des Flugakkus geschehen! - Die angegebenen Ruderauschläge können nach eigenem Ermessen auf Ihre individuellen Vorlieben angepasst werden. Viel Spaß beim Bauen und Fliegen wünscht Ihr CNC Hager Team. cnc.hager@googlemail.com...
