e. Die Strom- und die Signalleitung sollten fachgerecht verlegt sein und sich nicht gegenseitig
beeinträchtigen.

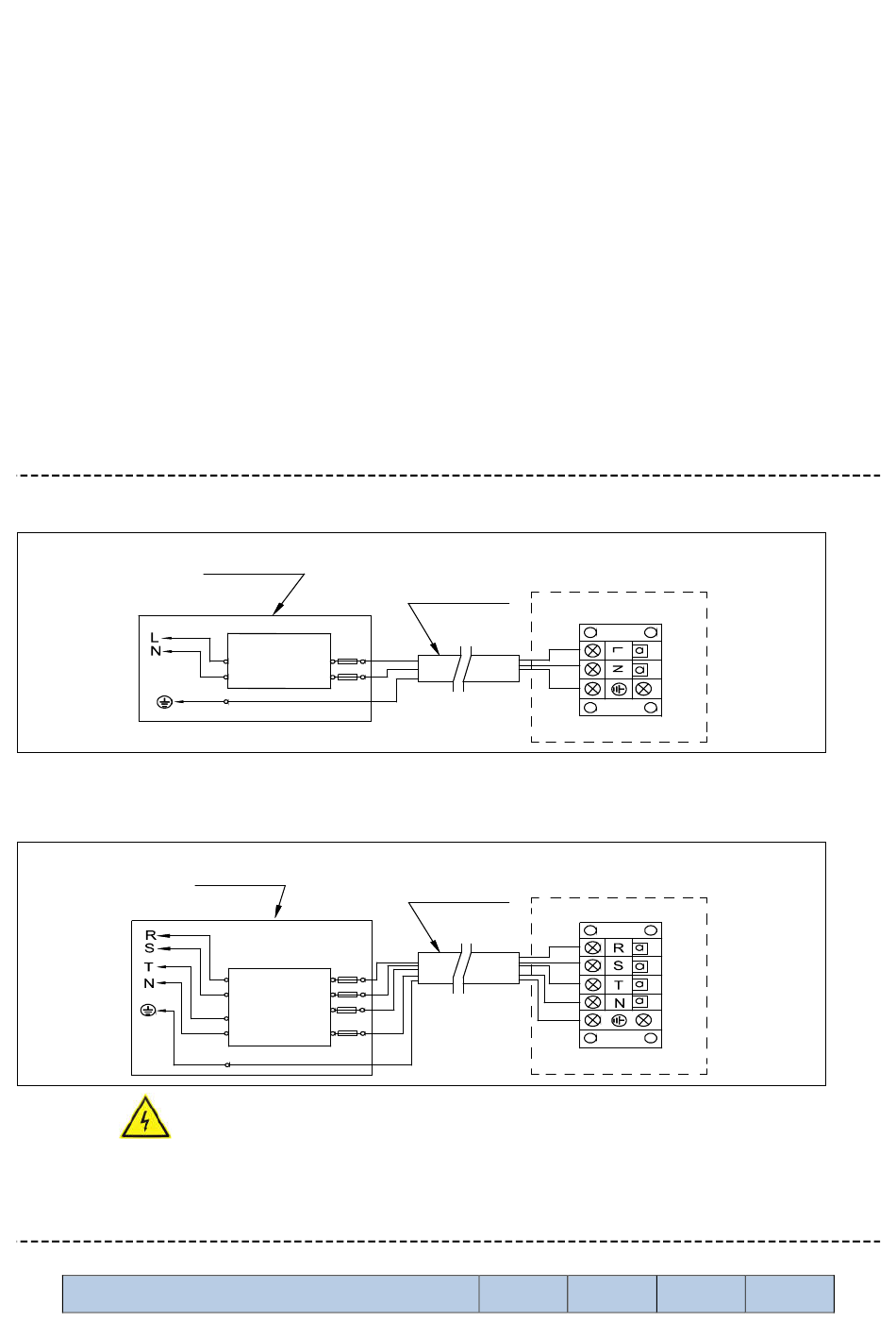

3. Schaltplan

Stromart: 230V 50H
Verteiler (vom Kunden bereitzustellen)
Stromnetz
230V 50Hz
Erdung
b. Stromart:: 400V 50Hz
Verteiler (vom Kunden bereitzustellen)
Stromnetz
400V 50Hz
Erdung
Hinweis: 1) Muss fest verdrahtet sein, Stecker-Verbindung ist nicht zulässig.
2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein.
4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen
Sicherung
Trennschalter
Sicherung
Trennschalter
MODELL
Schalttafel der Poolheizungspumpe
Stromkabel
Schalttafel der Poolheizungspumpe
Stromkabel
MS90 MS130 MS170 MS260S
