Einrichtung
Standort der Empfangseinheit
Für die optimale Funktion der Empfangseinheit sollte sich
diese über Bodenhöhe in Sichtweite des Senders und fern von
großen Hindernissen befi nden. Halten Sie die Empfangseinheit
fern von Störquellen wie anderen digitalen drahtlosen Geräten,
Mikrowellenherden sowie von großen metallischen Gegenständen.
Stellen Sie die Empfänger des System 10 mindestens 9 m entfernt
von drahtlosen Netzwerkadaptern auf.
Ausgangsanschluss
Der ATW-R1300 ist mit zwei Audioausgängen pro Empfänger
ausgestattet: einem symmetrischen XLR-Ausgang und einer
unsymmetrischen 1/4-Zoll-TRS-Klinkenbuchse. Verwenden Sie
ein abgeschirmtes Audiokabel zur Verbindung von Empfänger und
Mischpult. Wenn es sich bei dem Mischpulteingang um eine 1/4-Zoll-
Klinkenbuchse handelt, verbinden Sie das Mischpult über ein Kabel mit
dem unsymmetrischen1/4-Zoll-Audioausgang auf der Rückseite des
Empfängerchassis. Wenn es sich bei dem Mischpulteingang um einen
XLR-Eingang handelt, verbinden Sie das Mischpult über ein Kabel mit
dem symmetrischen XLR-Audioausgang auf der Chassisrückseite.
Bedienelemente und Funktionen des Empfänger-
Chassis ATW-RC13

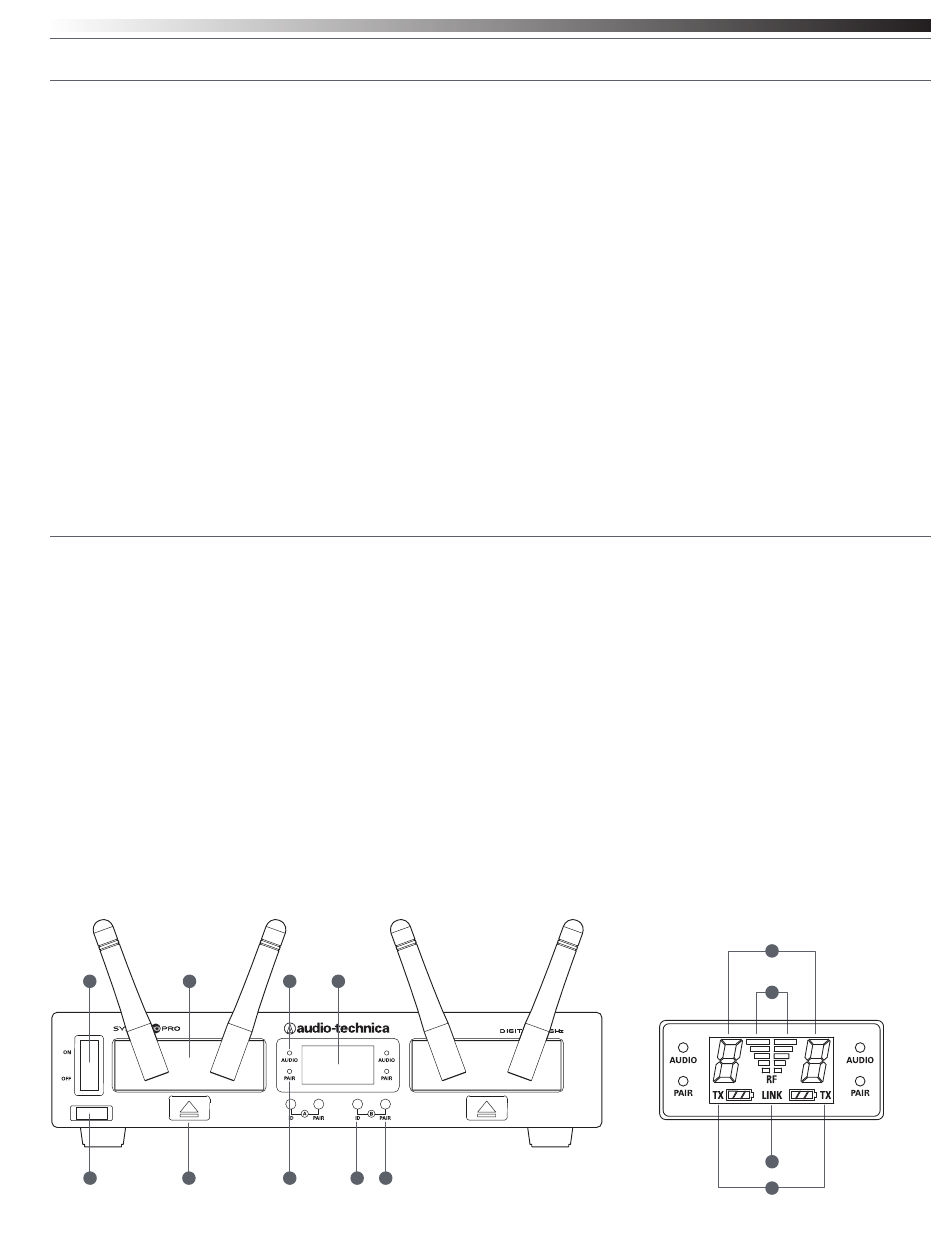

Abbildung A — Bedienelemente der Frontseite und Funktionen
1. Einschaltknopf: Drücken, um ein- oder auszuschalten.
2. Service-Port: Zur ausschließlichen Verwendung durch den Hersteller
oder qualifi zierte Servicetechniker.
3. Empfängerdocks: Zur lokalen Verwendung einzelne Empfänger
einstecken.
4. Entriegelungen der Empfangseinheiten: Drücken, um Empfänger
freizugeben.
5. Audioanzeige (eine pro Empfangseinheit): Leuchtet grün, wenn
Geräusche vom Sender empfangen werden, gelb, wenn sich der
Geräuschpegel der maximalen Lautstärke nähert und rot, wenn die
maximale Lautstärke erreicht ist.
6. Kopplungsanzeige (eine pro Empfangseinheit): Blinkt im
Kopplungsmodus grün; leuchtet grün, wenn die Senderkopplung
abgeschlossen ist.
Abbildung A
1
3
2
4
5
9
6
7
8
System 10 PRO Installations- und Betriebsanweisungen
Stromanschluss
Verbinden Sie den DC-Stecker des mitgelieferten AC-Netzadapters
mit dem DC-Eingang auf der Rückseite des Empfängerchassis.
Führen Sie das Kabel über die Kabelaufhängung des Chassis, um ein
versehentliches Entfernen des Steckers zu verhindern. Stecken Sie das
Netzteil dann in eine normale 120 Volt 60 Hz Wechselstromsteckdose.
Das Chassis des Empfängers ist mit einem Ein-/Aus-Schalter
ausgestattet. Unterbrechen Sie die Stromversorgung, wenn das
System nicht verwendet wird und ziehen Sie den Netzstecker, wenn
Sie das System voraussichtlich längere Zeit nicht benutzen.
Antennen
Um für besten Empfang zu sorgen, positionieren Sie die abnehmbaren
Antennen V-förmig, sodass beide 45° geneigt sind.
Link-Verbindung
Bei gleichzeitiger Nutzung mehrerer Systeme wird dringend empfohlen,
alle Chassis (max. fünf) über das mitgelieferte RJ12-Kabel zu verbinden.
(Eine Link-Verbindung ist nicht erforderlich, wenn Sie nur ein Chassis
verwenden). Eine Link-Verbindung sorgt für ein stabiles Umfeld, in
dem alle Empfänger zusammenarbeiten und alle Empfangs- und
Sendevorgänge sowie Frequenzzuweisungen koordiniert werden, um
Tonaussetzer zu vermeiden und die gleichzeitige Nutzung von bis zu 10
Kanälen zu ermöglichen. Weitere Informationen fi nden Sie im Abschnitt
„Verbinden von Systemen" auf Seite 9.
7 . System-ID Auswahlknopf (einer pro Empfangseinheit): Drücken,
um durch die System-ID-Nummern zu blättern. (Bei der System-ID
handelt es sich um eine gemeinsam genutzte Nummer, die einem
gekoppelten Empfänger und Sender zu Identifi kationszwecken
zugeordnet wird).
8. Kopplungsknopf (einer pro Empfangseinheit): Drücken zum Initiieren
einer Kopplung.
9. Die System-ID-Anzeige besteht aus den folgenden Elementen:
a. HF-Signalpegelanzeige (eine pro Empfangseinheit): zeigt die
Stärke des HF-Signals an, das vom Sender empfangen wird.
b. System-ID (eine pro Empfangseinheit): zeigt die ID-Nummer des
Systems an.
c. Sender-Akkuanzeige TX (eine pro Empfangseinheit): zeigt die
Kapazität der Senderbatterien an.
d. Verbindungsanzeige: zeigt an, dass das Chassis mit einem
anderen Chassis verbunden wurde.
3
b
a
d
c
