Inhaltsverzeichnis ......................................................................................... 1
Benutzungshinweise .................................................................................... 2
Vorsichtsmaßnahmen ...........................................................................................2
Einführung .................................................................................................... 4
Produktmerkmale .................................................................................................4
Packungsinhalt .....................................................................................................5
Produktübersicht ..................................................................................................6
Projektor .........................................................................................................................6
Bedienfeld ......................................................................................................................7
Anschlussleiste ..............................................................................................................8
Funkfernbedienung mit sämtlichen Funktionen .............................................................9
Installation .................................................................................................. 10
Den Projektor anschließen .................................................................................10
Den Projektor ein-/ausschalten ..........................................................................12
Den Projektor einschalten ............................................................................................12
Den Projektor ausschalten ...........................................................................................13
Warnungs-Anzeige .......................................................................................................13
Das Projektionsbild einstellen ............................................................................14
Die Höhe des Projektionsbildes einstellen ...................................................................14
Die Bildgröße und Bildschärfe einstellen .....................................................................15
Die Größe des Projektionsbildes einstellen .................................................................15
Bedienung .................................................................................................. 16
Bedienfeld und Fernbedienung ..........................................................................16
OSD-Menü ..........................................................................................................19
Einstellungen im OSD-Menü vornehmen ...................................................................19
Menüaufbau .................................................................................................................20
Sprache ........................................................................................................................21
Bild-Menü I ..................................................................................................................22
Bild-Menü II (Computer-Modus) ..................................................................................24
Bild-Menü II (Video-Modus) ........................................................................................26
Audio ............................................................................................................................28
Kontrolle .....................................................................................................................29
Lampeneinstellung .......................................................................................................32
Anhang ....................................................................................................... 33
Fehlerbehebung .................................................................................................33
Die Lampe auswechseln ....................................................................................37
Kompatibilitätsmodi ............................................................................................38
Deckenmontage .................................................................................................39
Inhaltsverzeichnis
..Deutsch
..Deutsch
1
1
Werbung
Inhaltsverzeichnis

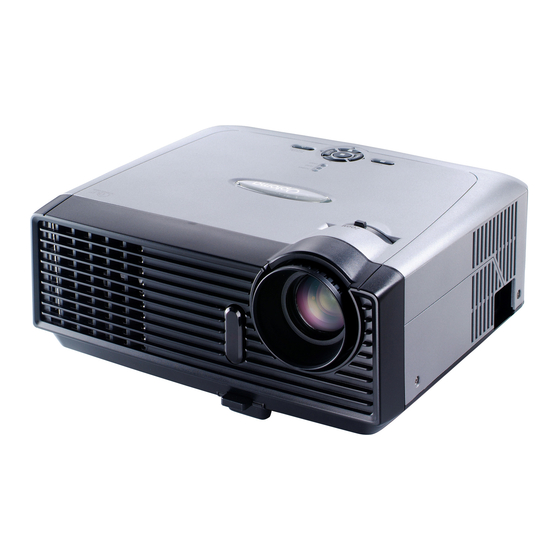

Verwandte Anleitungen für Optoma EP719R
Inhaltszusammenfassung für Optoma EP719R
-
Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................1 Benutzungshinweise ..................2 Vorsichtsmaßnahmen ...................2 Einführung ....................4 Produktmerkmale ....................4 Packungsinhalt .....................5 Produktübersicht ....................6 Projektor .........................6 Bedienfeld ........................7 Anschlussleiste ......................8 Funkfernbedienung mit sämtlichen Funktionen .............9 Installation ....................10 Den Projektor anschließen .................10 Den Projektor ein-/ausschalten ................12 Den Projektor einschalten ....................12 Den Projektor ausschalten ...................13 Warnungs-Anzeige .......................13... -
Seite 2: Benutzungshinweise
Benutzungshinweise Vorsichtsmaßnahmen Damit das Gerät störungsfrei arbeitet, befolgen Sie bitte alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise. Warnung- Achten Sie darauf, niemals direkt in das Objektiv zu schauen. Das helle Licht kann zu Verletzungen der Augen führen. Warnung- Zur Vermeidung von Bränden oder elektrischen Schlägen darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. -
Seite 3: Was Sie Nicht Tun Sollten
Benutzungshinweise Was Sie tun sollten: Schalten Sie vor dem Reinigen den Projektor aus. Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel getränktes Tuch. Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder Lösungsmittel. Was Sie nicht tun sollten: Trennen Sie das Gerät vom Stromnetz, wenn es über einen ... -
Seite 4: Einführung
Einführung Produktmerkmale Für diesen Projektor wurde die XGA 0,55”-DLP™-Singl- echip-Technologie verwendet. Zu seinen herausragenden Merkmalen gehören: Echtes XGA, 1024 x 768 adressierbare Pixel Einchip-Dark Chip2 -Technologie Kompatibel mit NTSC/NTSC4,43/PAL/PAL-M/ PAL-N/SECAM und HDTV (480i/p, 576i/p, 720p, 1080i) Mehrere Automatik-Funktionen: Auto-Erkennung, ... -
Seite 5: Packungsinhalt
Einführung Packungsinhalt Dieser Projektor wird mit einer Reihe von Zubehörteilen gelief- ert. Überprüfen Sie bitte anhand der folgenden Abbildungen die Vollständigkeit des Zubehörs und wenden Sie sich umgehend an Ihren Fachhändler, falls Teile fehlen sollten. Projektor mit Objektivab- Netzkabel (1,8m) VGA-Kabel (1,8m) deckung Composite Video-Kabel... -
Seite 6: Produktübersicht
Einführung Produktübersicht Projektor 1. Bedienfeld 2. Zoomhebel 3. Fokussierungsring 4. Netzanschlußbuchse 5. Höhenverstellbarer Fuß 6. Taste zum Lösen des Fußes 7. Zoom-Objektiv 8. IR-Sensor 9. Anschlussleiste 10. Einstellrad zur Anpassung des Neigungswinkels Deutsch.. Deutsch.. -
Seite 7: Bedienfeld
Einführung Bedienfeld 1. Betriebsanzeige (LED) 2. Temperatur-LED 3. Lampen-LED 4. Trapezkorrektur 5. Power/Standby 6. Re-sync 7. Signalquelle 8. Vier Richtungstasten 9. Menü (Ein/Aus) 10. Eingabe ..Deutsch ..Deutsch... -
Seite 8: Anschlussleiste
Einführung Anschlussleiste 1. IR-Empfänger 2. RS232-Anschluss 3. Monitor Loop-through Ausgangsbuchse 4. FBAS-Eingang 5. S-Video Eingang 6. Audio-Eingangsbuchse 7. PC-Analogsignal/SCART RGB/HDTV/Component-Vid- eoeingang 8. PC-Analogsignal/HDTV/Component-Videoeingang 8. DVI-D-Eingangsanschluss (mit HDCP) 9. Befestigungspunkt für Kensington Lock Deutsch.. Deutsch.. -
Seite 9: Funkfernbedienung Mit Sämtlichen Funktionen
Einführung Funkfernbedienung mit sämtlichen Funktionen 1. Power/Standby 2. IR LED (Übertragungs- Anzeige) 3. Anzeige ausblenden 4. Standbild 5. D-Zoom 6. Darstellung 7. Menü (Ein/Aus) 8. Trapezkorrektur 9. Re-Sync 10. Lautstärke + 11. Lautstärke - 12. Zurücksetzen 13. Eingabe 14. Vier Richtungstasten ---------------------------- 15. -
Seite 10: Installation
Installation Den Projektor anschließen RS232 DVD-Player, Set- Top-Box, HDTV- Empfänger Wegen unter- schiedlicher Anwendung in den Video-Ausgang einzelnen Ländern, S-Video-Ausgang kann das Zubehör von Land zu Land verschieden sein. 1......................... Netzkabel 2.......................VGA-Kabel 3......SCART-RGB/S-Videodapter (Nur für Gebrauch in Europa) 4. - Seite 11 Installation Den Projektor anschließen RS232 DVD-Player, Set- Top-Box, HDTV- Empfänger Wegen unter- schiedlicher Anwendung in den Video-Ausgang einzelnen Ländern, S-Video-Ausgang kann das Zubehör von Land zu Land verschieden sein. 1......................... Netzkabel 2.......................VGA-Kabel 3....................Kabel DVI auf DVI 4.
-
Seite 12: Den Projektor Ein-/Ausschalten
Installation Den Projektor ein-/ausschalten Den Projektor einschalten 1. Entfernen Sie die Objektivabdeckung. 2. Schließen Sie Netz-und Signalkabel an. Die „Betriebsanzeige Quick-Menü (LED)“ Taste blinkt grün. 3. Setzen Sie die Lampe durch Drücken der Taste „Power/ Standby“ in Betrieb. Und die „Betriebsanzeige (LED)“ leuchtet dann grün. -
Seite 13: Den Projektor Ausschalten
Installation Den Projektor ausschalten 1. Drücken Sie die „Power/Standby“ Taste, um die Pro- jektorlampe auszuschalten, erscheint die Meldung „ ” auf der Anzeige. Drücken Sie erneut die Ein/Aus-Taste, um die Eingabe zu bestätigen, anderenfalls verschwindet die Meldung nach 5 Sekunden. Nehmen Sie bitte zur Kenntnis, dass der Pro- jektor auf den „Picture Mute“... -
Seite 14: Das Projektionsbild Einstellen
Installation Deutsch.. Deutsch.. -
Seite 15: Die Bildgröße Und Bildschärfe Einstellen
Installation Die Bildgröße und Bildschärfe einstellen Stellen Sie das Zoom mithilfe der Zoomlinse ein. Drehen Sie den Zoomring zum Ein- oder Auszoomen. Um den Fokus einzustellen, drehen Sie die Fokuslinse, bis das Bild scharf ist. Der Projektor hat eine Brennweite von 4,9 bis 39,4 Fuß (1,5 bis 12,0 Meter) bei mechanischer Bewegung. -
Seite 16: Bedienung
Bedienung Bedienfeld und Fernbedienung Der Projektor kann über das Bedienfeld und die mitgelieferte Fernbedienung gesteuert werden. Bedienfeld Fernbedienung Das Bedienfeld Power/Standby Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ ausschalten“ auf Seite 12~13. Source (Signalquelle) Drücken Sie auf „Source” (Signalquelle), um eine Signalquelle ... - Seite 17 Bedienung Die Fernbedienung Power/Standby Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ ausschalten“ auf Seite 12~13. Re-sync Synchronisiert den Projektor mit der Signalquelle. Vol + / Vol - (Lautstärke) Erhöht oder verringert die Lautstärke des Lautsprechers. Reset (Zurücksetzen) Die Einstellungen werden auf die werkseitigen Standardwerte ...
- Seite 18 Bedienung S-Video Eingangsquelle ist S-Videoeingang. Composite (FBAS) Eingangsquelle ist Videoeingang. Drücken Sie „VGA“, um die Eingabe vom VGA-Anschluss zu wählen. DVI-D Drücken Sie „DVI-D“, um die Eingabe vom DVI-D-Anschluss zu wählen. Deutsch.. Deutsch..
-
Seite 19: Osd-Menü
Bedienung OSD-Menü Der Projektor hat ein mehrsprachiges OSD-Menü (On Screen Display), mit dem Sie Bildeinstellungen vornehmen und Pa- rameter verändern können. Die Signalquelle wird automatisch erkannt. Einstellungen im OSD-Menü vornehmen Um das OSD-Menü zu öffnen, drücken Sie auf die „Menu “- Taste der Fernbedienung oder des Bedienfelds. -
Seite 20: Menüaufbau
Bedienung Menüaufbau Deutsch.. Deutsch.. -
Seite 21: Sprache
Bedienung Sprache Sprache Sie können sich das OSD-Menü in verschiedenen Sprachen anzei- gen lassen. Wählen Sie mit den Tasten eine Sprache aus. Drücken Sie zum Beenden der Auswahl auf die Taste „Enter”. 21 ..Deutsch ..Deutsch... -
Seite 22: Bild-Menü I
Bedienung Bild-Menü I Darstellung (Anzeigemodus) Zahlreiche Werksvoreinstellungen sind für verschiedene Bildtypen optimiert. PC : Für Computer oder Notebook. Movie (Film) : Für Heimkino. Game (Spielekonsolen) : Für Spiele. sRGB : Für PC-Standardfarben. User (Nutzer) : Für benutzerspezifische Einstellungen. ... -
Seite 23: Farbtemperatur
Bedienung angibt. Falls Sie ein Bild mit hohem Kontrast bevorzugen, stellen Sie den Regler in Richtung des höchsten Wertes ein. Für ein weiches und naturgetreuer erscheinendes Bild stellen Sie den Regler in Richtung des niedrigsten Wertes ein. Farbtemperatur Zum Einstellen der Farbtemperatur. Bei einer höheren Temperatur wirkt das Bild kühler, bei einer niedrigeren Temperatur erscheint es wärmer. -
Seite 24: Bild-Menü Ii (Computer-Modus)
Bedienung Bild-Menü II (Computer-Modus) Frequenz Mit dieser Funktion wird die Anzeigefrequenz der Grafikkarte des Computers angepasst. Wenn ein senkrechter flimmernder Streifen im Projektionsbild erscheint, können Sie hier eine Angleichung vornehmen. Abstimmung Mit der Funktion „Abstimmung” werden die Signale der Anzeige mit der der Grafikkarte abgestimmt. - Seite 25 Bedienung Originales Format Fenster 16:9 Bildposition Setzen Sie die Bildposition nach oben oder unten, wenn Sie das Anzeigeverhältnis 16:9 wählen. Drücken Sie auf , um das Bild nach unten zu verschieben. Drücken Sie auf , um das Bild nach oben zu verschieben. ...
-
Seite 26: Bild-Menü Ii (Video-Modus)
Bedienung Bild-Menü II (Video-Modus) Degamma Die Gammaeinstellung bestimmt, wie dunkle Szenen abgebildet werden. Ein höherer Gammawert heißt, dass dunkle Szenen heller abgebildet werden. Verwenden Sie die , um den Gammawert einzustellen. Farbsättigung Regelt die Farbsättigung Drücken Sie auf , um die Farbanteile im Bild zu verringern. ... - Seite 27 Bedienung Originales Format Fenster 16:9 Bildposition Setzen Sie die Bildposition nach oben oder unten, wenn Sie das Anzeigeverhältnis 16:9 wählen. Drücken Sie auf , um das Bild nach unten zu verschieben. Drücken Sie auf , um das Bild nach oben zu verschieben. ...
-
Seite 28: Audio
Bedienung Audio Lautstärke Drücken Sie auf ,um die Lautstärke zu verringern. Drücken Sie auf ,um die Lautstärke zu erhöhen. Stumm (Stummschaltung) Beim linken Symbol wird die Stummschaltung aktiviert. Beim rechten Symbol wird die Stummschaltung deaktiviert. Deutsch.. Deutsch.. -
Seite 29: Kontrolle
Bedienung Kontrolle Menüposition Stellen Sie die Position des Menüs auf dem Bildschirm ein. Projektion Vorne-Unten Die Position ist die werkseitige Standardeinstellung. Hinten-Unten Bei dieser Funktion wird das Bild gespiegelt, so dass der Projek- tor hinter einer durchscheinenden Leinwand stehen kann. Vorne-Oben ... -
Seite 30: Sicherheitseinstellungen
Bedienung Sicherheits-Einstellungen A. Drücken Sie auf “Enter”, um das Kennwort einzustellen. (Zum ersten Mal) 1. Das Kennwort kann 4 bis 8 Zeichen haben. Der Standardwert ist “0000”. 2. Die Kennwortzeichen werden während des Eingebens mit “*” angezeigt. 3. Verwenden Sie die Tasten , um einzugebende Zeichen auszuwählen. - Seite 31 Bedienung meldung angezeigt. Drücken Sie “Menu” oder “Enter”, um Ihr Kennwort einzugeben. Timer Einstellungen: Diese Funktion ist verfügbar, wenn die Timer-Option ausgewählt wurde. Passwort Ändern (Kennwort ändern): Drücken Sie auf “Enter”, um Ihr Kennwort zu ändern. 1. Geben Sie das alte Kennwort ein. 2.
-
Seite 32: Lampeneinstellung
Bedienung Lampeneinstellung Lampenstunden Zeigt die akkumulierte Betriebsdauer der Lampe. Reset Lampe Setzen Sie die Lebensdauer nur zurück, wenn Sie eine neue Lampe eingesetzt haben. Lampe wechseln Mit dieser Funktion kann die Warnmeldung zum Wechseln der Lampe angezeigt oder ausgeblendet werden. Die Meldung erscheint 30 Stunden vor dem Ende der Lebensdauer der Lampe. -
Seite 33: Anhang
Anhang Fehlerbehebung Falls eines der folgenden Probleme auftritt, versuchen Sie es, wie im folgenden Abschnitt beschrieben, zu beheben. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder an die Kundendienststelle. Problem : Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Netzverbindungen, wie im ... - Seite 34 Anhang 4. Prüfen Sie, dass eine Bildschirmauflösung von 1280 x 1024 oder niedriger eingestellt ist. 5. Wählen Sie „Wechseln” im „Monitor” Karteireiter. 6. Klicken Sie „Alle Geräte anzeigen” und wählen Sie „Standard Monitor Typen”. Wählen Sie die Auflösung unter dem „Model- le”-Feld.
- Seite 35 Anhang Problem : Das Bild ist unscharf Stellen Sie die Bildschärfe über den Fokussierungsring am Objektiv ein. Der Projektionsschirm muss zwischen 1,5 m und 12,0 m vom Projektor entfernt sein. Problem : Das Bild ist bei 16:9 DVD zu langgestreckt Es wird automatisch 16:9 DVD erkannt.
- Seite 36 Anhang Problem : Fehlermeldung Thermofehler : Überhitzung : Die Lampe auswechseln : Kennwortfehler : Zeit abgelaufen. : Deutsch.. Deutsch..
-
Seite 37: Die Lampe Auswechseln
Anhang Die Lampe auswechseln Die Lampenlebensdauer wird vom Projektor automatisch erkannt. Sobald die Warnmeldung „ “ angezeigt wird, ist die durchschnittliche Lampenlebensdauer bald abgelaufen. Die Lampe sollte so bald wie möglich aus- Warnung: Das gewechselt werden. Lampenfach ist heiß! Wechseln Sie die Lampe erst aus, nachdem der Projektor Lassen Sie das Gerät mindestens 30 Minuten lang ausgeschaltet war, damit das Gerät erst abkühlen, bevor... -
Seite 38: Kompatibilitätsmodi
Anhang Kompatibilitätsmodi (Analog) (Digital) Modus Auflösung Vertikalfre- Horizontalfre- Vertikalfre- Horizontalfre- quenz (Hz) quenz (kHz) quenz (Hz) quenz (kHz) VESA VGA 640 x 350 31,5 31,5 VESA VGA 640 x 350 37,9 37,9 VESA VGA 640 x 400 37,9 37,9 VESA VGA 640 x 480 31,5 31,5... -
Seite 39: Deckenmontage
Anhang Deckenmontage 1. Um eine Beschädigung des Projektors zu vermeiden, montie- ren Sie ihn bitte mit dem Deckenmontageset. 2. Bei Verwendung eines Deckenmontagesets von einem Drit- thersteller achten Sie bitte darauf, dass die Schrauben zur Montage des Projektors den folgenden Spezifikationen entsprechen müssen: Schraubentyp: M2,6 ...
