3.2.6
Geräteaufbau
Bild 3.5:
3.3
Lese- und Schreibtechniken
RFID-Geräte mit der Arbeitsfrequenz 13,56MHz (HF) bilden ein kugelförmiges, homogenes
elektromagnetisches Feld um die Antenne aus. Je nach Gerätetyp ergibt sich eine unter-
schiedliche Arbeitsreichweite. Auch der eingesetzte Transponder (Antennengeometrie) hat
einen wichtigen Einfluss. Genaue Daten dazu entnehmen Sie bitte den Technischen Daten
der Schreib-/Lesegeräte (siehe auch "Typisches Leseverhalten" ab Seite 11).
Die Vorderseite des Gerätes (schwarz) bzw. die aktive Seite (mit LED bestückt, typenab-
hängig) darf nicht mit Metall umschlossen sein. Eine Metallfläche im Lesefeld reduziert die
Reichweite ebenfalls.
Hinweis!
Die Antennenflächen von Transponder und Schreib-/Lesegerät sollten an der Schreib-/Le-
seposition möglichst parallel zu einander ausgerichtet sein.
Leuze electronic
Gerätebeschreibung Baureihe RFM - HF RFID

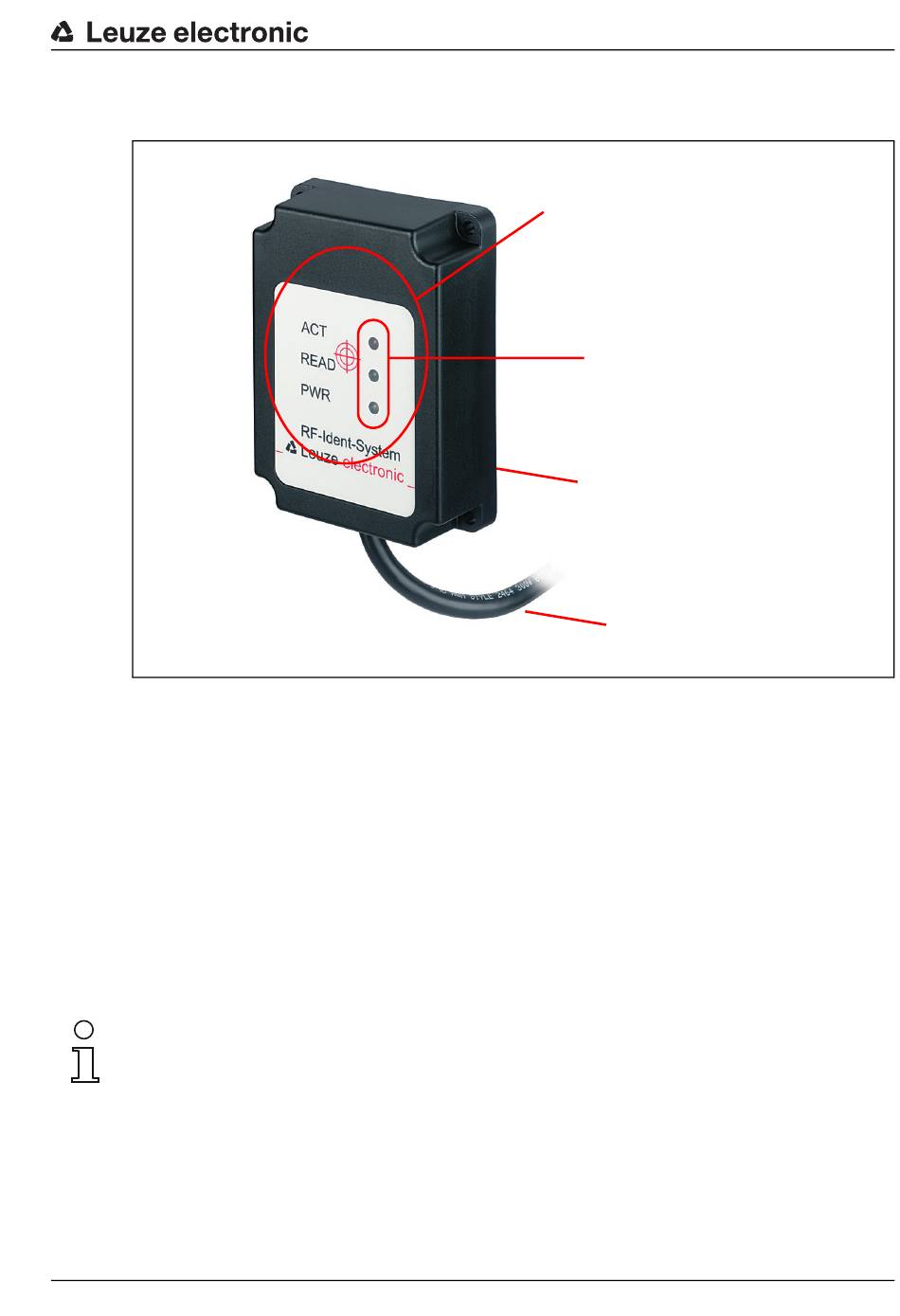

Geräteaufbau am Beispiel des RFM 32
Baureihe RFM - HF RFID
Geräteoberseite: Aktive Fläche (Antenne)
(Fadenkreuz = Antennenmitte)
Anzeige LEDs:
PWR (gelb), READ (grün), ACT (rot)
Definiertes Antennenfeld
(Montage auf Metallfläche möglich)
Geschirmte Anschlussleitung
mit Systemstecker
15
